prova 2 MEM

Prévia do material em texto

1-
a) Explique os erros para os conversores digital análogo e análogo digital
b) Dado s(t) = sen wt, onde w = 16 rad/seg
Amostre no intervalo de 0 a 20 segundos.
 Período de uma amostragem será de 2 segundos, t= nt, n= 0, 1,....10.
2- A) Tenho um conversor digital análogo de 5 bits achar a resolução e a resolução porcentual, tendo capacidade de medida máxima de 25 volts.
b) explique que é um transdutor

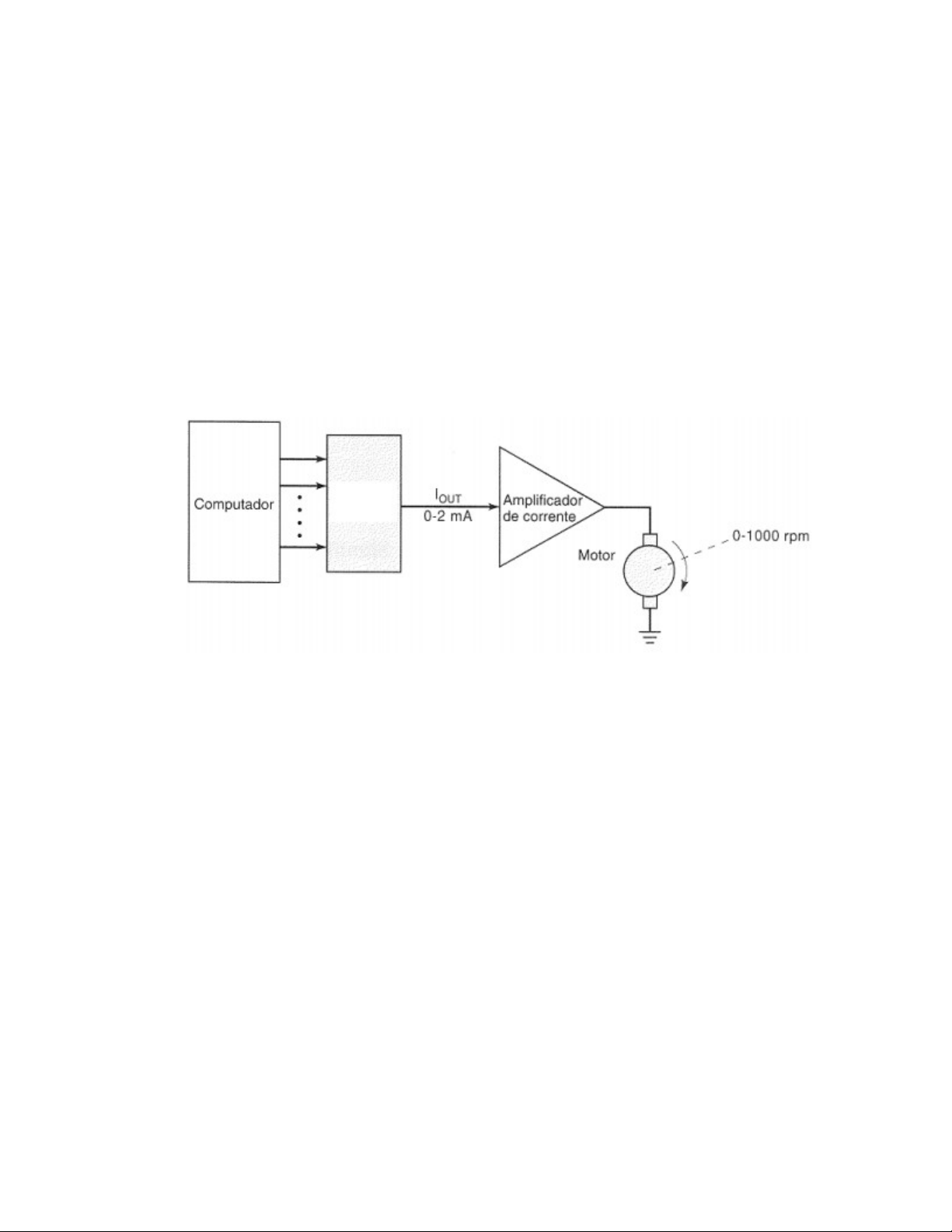

c) para o seguinte circuito
Qual seria o componente da caixa sem nome
d) por favor se a entrada do componente sem nome ser de 4 níveis colocar a resolução e a resolução percentual.
f) Se amostro um sinal abaixo de duas vezes o sinal que acontece
3-)
A) Desenhe o esquema de um conversor D/A com amplificador operacional com entrada digital para 8 bits. Escreva a expressão geral da saída VS para esse circuito. Utilize o sistema R, 2R, 4R, 8R, etc
b) Para o circuito abaixo, calcular os valores de saída para os seguintes valores de entradas digitais: (a) 0110 (b)1001
4-)
a). Tem uma fonte de 200 V AC para alimentar uma carga em serie de 1 ohm. Precisa comprar um wattímetro para tomar a potência ativa desse circuito, por favor informe as especificações.
b). Desenhe as conexões para medir potência em CC.
c). Descreva todas as caraterísticas do seguinte instrumento
d). Qual é a resolução de um aparelho que tem como máxima medida 6999
5-) (2) Um sinal senoidal de tensão 400 volts a 800 Hz vai ser medido por um voltímetro digital. O voltímetro amostra o sinal com 5 vezes o mínimo permitido pelo teorema de Nyquist. E quantizado com 23.
Qual é frequência de amostragem?
Por favor faça a quantização do sinal
