1ª Lista de Exercícios de
FENÔMENOS DE TRANSFERÊNCIA.

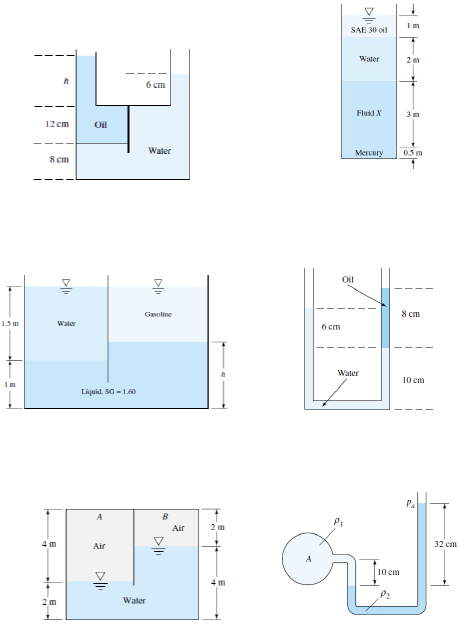

(1) O tanque contém água e óleo imiscíveis a 20
°C. Qual é o valor de h em cm se a massa
específica do óleo é 898 kg/m3?


(2) A 20 °C as superfícies da água e da gasolina
estão abertas à atmosfera e à mesma elevação.
Qual é a altura h do terceiro líquido no ramo
direito?






(3) O tanque fechado está a 20 °C. Se a pressão
no ponto A é de 95 kPa absoluta, qual é a
pressão absoluta no ponto B em kPa?




(4) O sistema está a 20 °C. Se a pressão
atmosférica é de 101,33 kPa e a pressão no
fundo do tanque é de 242 kPa, qual é a
densidade do fluido X?





(5) Na figura ambos os fluidos estão a 20 °C.
Se os efeitos da tensão superficial são
desprezíveis, qual é a massa especifica do
óleo, em kg/m
3
.



(6) Na figura abaixo o fluido 1 é óleo (d=0,87)
e o fluido 2 é glicerina a 20 °C. Se pa=98 kPa,
determine a pressão absoluta no ponto A.






(7) Todos os fluidos estão a 20 °C. Determine
a diferença de pressão (Pa) entre os pontos
A e B.





(8) A pressão no ponto A é 172,37 kPa.
Todos os fluidos estão a 20 °C. Qual é a
pressão do ar na câmara fechada B, em Pa?




(9) Para o manômetro invertido da figura
abaixo todos os fluidos estão a 20 °C. Se
Pb-Pa = 97 kPa, qual deve ser a altura H em
cm?



(10) Às vezes as dimensões dos manômetros
têm um efeito significativo. Na figura abaixo
os reservatórios (a) e (b) são cilíndricos e as
condições são tais que Pa=Pb. Deduza uma
fórmula para a diferença de pressão Pa=Pb
quando a interface água-óleo à direita eleva-
se a uma distância Δh < h, para (a) d<<D e
(b) d=0,15D. Qual a variação percentual no
valor de ΔP.








(11) Considere o escoamento de água para
cima em um tubo inclinado de 30 °, como na
figura abaixo. O manômetro de mercúrio
marca h = 12 cm. Ambos os fluidos estão a
20 °C. Qual é a diferença de pressão p1-p2 no
tubo?



(12) Na figura o tanque e o tubo estão
abertos à atmosfera. Se L= 2,13 m, qual é o
ângulo de inclinação θ do tubo?




(13) diferenças de pressão muito pequenas
Pa-Pb podem ser medidas com precisão pelo
manômetro diferencial de dois fluidos da
figura abaixo. A massa especifica ρ1 do fluido
superior. Deduza uma expressão para a
proporcionalidade entre Pa-Pb se os
reservatórios forem muito grandes.





(14) O sistema na figura abaixo está a 20 °C.
Calcule a pressão absoluta no ponto A em
Pa.



(15) Na figura abaixo determine a pressão
manométrica no ponto A em Pá. Ela é mais
alta ou mais baixa que a atmosférica.






(16) Na figura, ambas as extremidades do
manômetro estão abertas à atmosfera.
Calcule a densidade do fluido X?
