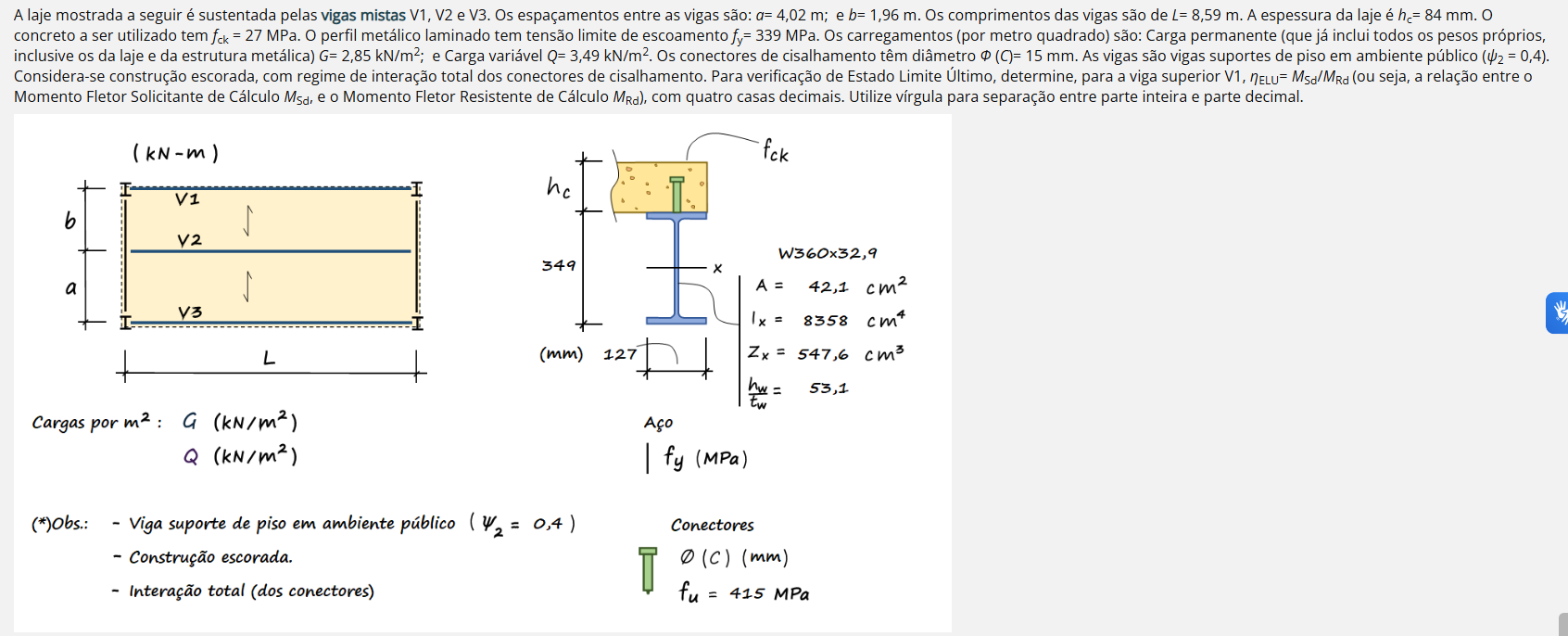

A laje mostrada a seguir é sustentada pelas vigas mistas V1, V2 e V3. Os espaçamentos entre as vigas são: a= 4,02 m; e b= 1,96 m. Os comprimentos das vigas são de L= 8,59 m. A espessura da laje é hc= 84 mm. concreto a ser utilizado tem fck = 27 MPa. 0 perfil metálico laminado tem tensão limite de escoamento fy= 339 MPa. Os carregamentos (por metro quadrado) são: Carga permanente (que já inclui todos os pesos próprios, inclusive os da laje e da estrutura metálica) G= 2,85 kN/m²; e Carga variável Q= 3,49 Os conectores de cisalhamento têm diâmetro Ф (C)= 15 mm. As vigas são vigas suportes de piso em ambiente público = 0,4). Considera-se construção escorada, com regime de interação total dos conectores de cisalhamento. Para verificação de Estado Limite Último, determine, para a viga superior V1, (ou seja, a relação entre Momento Fletor Solicitante de Cálculo Msd, e Momento Fletor Resistente de Cálculo MRd), com quatro casas decimais. Utilize vírgula para separação entre parte inteira e parte decimal. fck hc V1 b V2 W360x32,9 349 a A = 42,1 cm2 V3 = 8358 cm4 L (mm) 127 Zx = 547,6 cm3 hw = 53,1 tw Cargas por m2 Aço Q fy (MPa) (*)Obs.: Viga suporte de piso em ambiente público Conectores Construção escorada. (mm) Interação total (dos conectores) fu = 415 MPa
