Topologias Física e Lógica de Rede

Prévia do material em texto

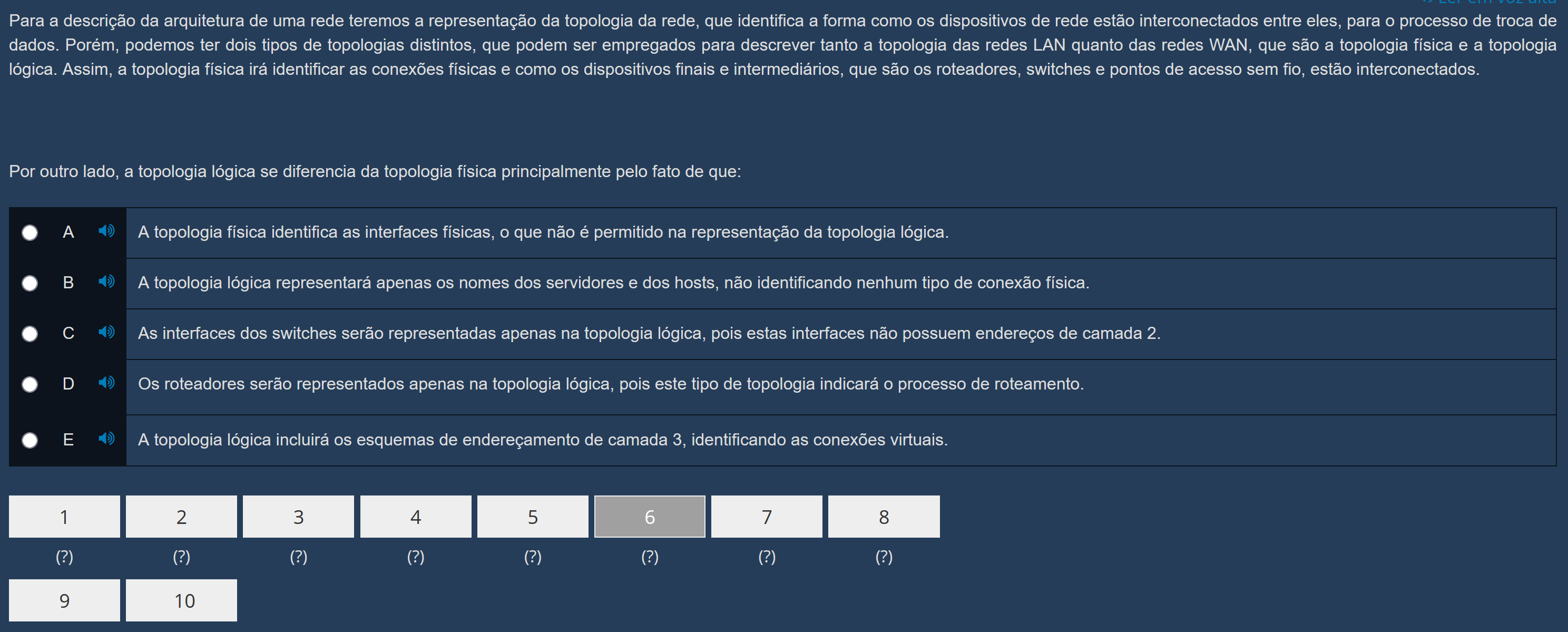

Para a descrição da arquitetura de uma rede teremos a representação da topologia da rede, que identifica a forma como os dispositivos de rede estão interconectados entre eles, para processo de troca de dados. Porém, podemos ter dois tipos de topologias distintos, que podem ser empregados para descrever tanto a topologia das redes LAN quanto das redes WAN, que são a topologia física e a topologia lógica. Assim, a topologia física irá identificar as conexões físicas e como dispositivos finais e intermediários, que são os roteadores, switches e pontos de acesso sem fio, estão interconectados. Por outro lado, a topologia lógica se diferencia da topologia física principalmente pelo fato de que: A A topologia física identifica as interfaces físicas, que não é permitido na representação da topologia lógica. A topologia lógica representará apenas os nomes dos servidores e dos hosts, não identificando nenhum tipo de conexão física. As interfaces dos switches serão representadas apenas na topologia lógica, pois estas interfaces não possuem endereços de camada 2. D Os roteadores serão representados apenas na topologia lógica, pois este tipo de topologia indicará processo de roteamento. E A topologia lógica incluirá os esquemas de endereçamento de camada 3, identificando as conexões virtuais. 1 2 3 4 5 6 7 8 (?) (?) (?) (?) (?) (?) (?) (?) 9 10
