Utilizado para arredondar cantos vivos. Selecione o comando, edite o valor do raio e clique nas arestas à arredondar ou no ponto de encontro da linhas.
A Comando Chanfro.
B Comando Filet.
C Comando line.
D Comando Circulo.

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

Utilizado para arredondar cantos vivos. Selecione o comando, edite o valor do raio e clique nas arestas à arredondar ou no ponto de encontro da linhas.
A Comando Chanfro.
B Comando Filet.
C Comando line.
D Comando Circulo.

Prévia do material em texto

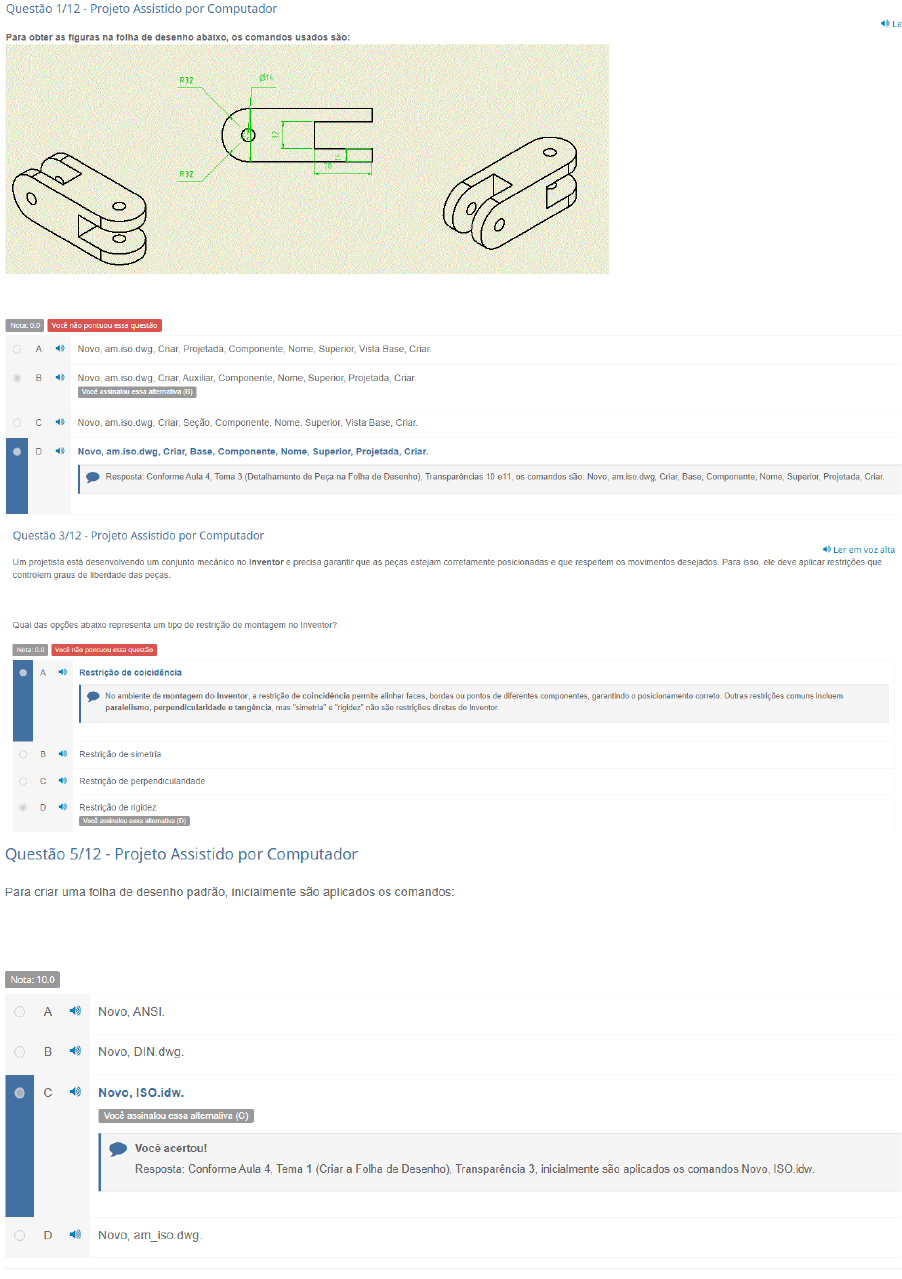

Questão 1/12 Projeto Assistido por Computador Le Para obter as figuras na folha de desenho abaixo, os comandos usados são: R32 016 R32 Nota: 0.0 pontuou essa questão A Novo, am iso dwg, Criar, Projetada, Componente, Nome, Superior, Vista Base, Novo, am iso dwg, Criar, Auxiliar, Componente, Nome, Superior, Projetada, Você assinalou essa alternativa C am iso dwg, Criar, Seção, Componente, Nome, Superior, Vista Base, D am.iso.dwg, Criar, Base, Componente, Nome, Superior, Projetada, Criar. Resposta: Conforme Aula 4. Tema 3 3 (Detalhamento de Peça na Folha de Desenho), Transparências 10 os comandos são: Novo, am.iso dwg, Base, Componente, Nome, Superior, Projetada, Questão 3/12 Projeto Assistido por Computador Ler em voz alta Um projetista está desenvolvendo um conjunto mecânico no Inventor e precisa garantir que as peças estejam corretamente posicionadas e que respeitem movimentos desejados. Para isso, ele deve aplicar restrições que controlem graus de liberdade das peças. Qual das opções abaixo representa um tipo de restrição de montagem no Inventor? pontuou essa questão A Restrição de coicidência No ambiente de montagem do Inventor, restrição de coincidência permite alinhar faces, bordas ou pontos de diferentes componentes, garantindo posicionamento correto Outras restrições comuns incluem paralelismo, perpendicularidade tangência, mas "simetria" "rigidez" não são restrições diretas do B Restrição de simetria C Restrição de perpendicularidade D Restrição de rigidez Você assinalou essa alternativa Questão 5/12 Projeto Assistido por Computador Para criar uma folha de desenho padrão, inicialmente são aplicados comandos: Nota: 10.0 A Novo, ANSI. B Novo, DIN.dwg. C Novo, ISO.idw. Você assinalou essa alternativa (C) Você acertou! Resposta: Conforme Aula 4, Tema 1 (Criar a Folha de Desenho), Transparência 3, inicialmente são aplicados os comandos Novo, D Novo, am_iso.dwg.Questão 6/12 Projeto Assistido por Computador Ler em alta Para fazer um eixo cilíndrico liso no software Auto Desk Inventor com diâmetro de 20mm X 100 de comprimento devemos seguir passos: Nota: 10.0 A Iniciar 0 esboço 2D, selecionar 0 plano de trabalho, clicar no icone linha, posicionar no centro, abrir um circulo, editar a cota do diâmetro, reabrir 0 esboço, clicar no icone extrusão editar a cota de comprimento, selecionar sentido e finalizar Iniciar esboço 2D, selecionar o plano de trabalho, clicar no icone do circulo, posicionar no centro, abrir um circulo, editar a cota do diâmetro, encerrar esboço, clicar no icone extrusão editar a cota de comprimento, selecionar sentido e finalizar comando. Você assinalou essa alternativa Você acertou! Resposta: rota de aprendizagem da aula 1 Iniciar esboço 2D, selecionar 0 plano de trabalho, clicar no icone do circulo, posicionar no centro, abrir um circulo, encerrar 0 esboço, clicar no icone extrusão editar a cota de comprimento, selecionar sentido D Iniciar 0 esboço 2D, selecionar 0 plano de trabalho, clicar no icone do circulo, posicionar no centro, abrir um circulo, editar a cota do diâmetro, clicar no icone extrusão editar a cota de comprimento, selecionar sentido e finalizar 0 Questão 10/12 Projeto Assistido por Computador Utilizado para arredondar cantos vivos. Selecione comando, edite 0 valor do raio e clique nas arestas à arredondar ou no ponto de encontro da linhas. Nota: 10.0 A Comando Comando Filet. Você assinalou essa alternativa (B) Você acertou! Comando line. Comando Circulo.Questão 11/12 Projeto Assistido por Computador (questão opcional) Ler em voz alta Durante uma aula prática de Projeto Assistido por computador, alunos foram orientados a modelar uma peça mecânica simples no Autodesk Para isso, utilizaram recursos de esboço 2D e extrusão 3D, com 0 objetivo de gerar a representação tridimensional da peça antes da elaboração do desenho técnico conforme a peça abaixo: No Autodesk Inventor, qual é recurso utilizado para transformar um esboço bidimensional em um modelo tridimensional? Nota: 10.0 A Revolução, gera sólidos girando um perfil Revolução Gera sólidos girando um perfil 2D, mas não operação padrão para criar volumes retos B Extrusão, transforma perfis 2D em sólidos 3D Você assinalou essa alternativa Você acertou! Extrusão Correta: Transforma perfis 2D em sólidos 3D ao "empurrá-los" numa C Aparar, Utilizada para cortar elementos em esboços Aparar Incorreta: Utilizada para cortar elementos em esboços, não para criar D Espelhar reproduz geometrias simetricamente Espelhar Reproduz geometrias simetricamente, não cria volumes Questão 12/12 Projeto Assistido por Computador (questão opcional) Para realizar uma rosca M10x1,5 devemos selecionar comando Temos que selecionar 0 tipo de rosca que iremos usar. Para realizar a rosca temos que fazer a furção, onde iremos dimensionar a profundiade da rosca e a profundiade do furo. analise a cotas correta: Nota: 10.0 A A profundidade da rosca 20mm e a profundidade do furo 15mm. A profundidade do furo 20mm e profundidade da rosca 15mm. Você assinalou essa alternativa (B) Você acertou! A profundiade do furo tem que ser maior que a profundide da rosca C A profundidade da rosca 20mm e profundiadde da rosca 20mm D A profundidade da rosca 15mm e a profundiade do furo 15mm
