Lista de exercícios 3 – solo 2

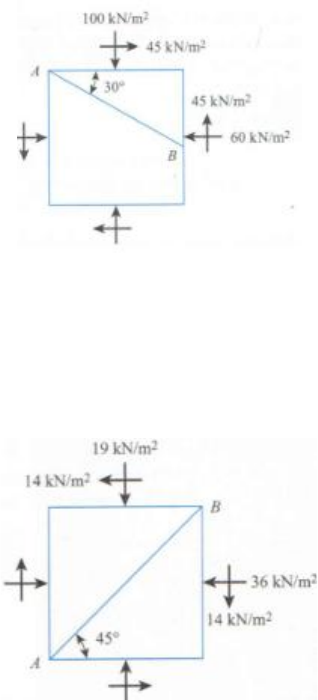

1- Um elemento de solo é mostrado na figura. Determine:
a) As tensões principais máximas e mínimas
b) As tensões normal e de cisalhamento no plano AB



2- Um elemento de solo é mostrado na figura. Determine:
c) As tensões principais máximas e mínimas
d) As tensões normal e de cisalhamento no plano AB




3- Para o elemento de solo sob tensão mostrado na figura, determine: a) A tensão
principal maior; b) A tensão principal menor; e c) As tensões normal e de cisalhamento
no plano AE.
a) Tensão principal maior e menor;
b) Tensões normal e de cisalhamento no plano AE.



4- Dada a figura abaixo, obter as tensões atuantes no plano BB utilizando o círculo de
Mohr. (Representar o resultado no respectivo elemento de tensões, em equilíbrio e
com a demonstração do ângulo dos planos.)




5- Dado o elemento abaixo, obter as tensões no plano horizontal. Obter as tensões no
plano à 30° do plano horizontal, em sentido anti-horário. (Representar o resultado no
respectivo elemento de tensões, em equilíbrio e com a demonstração do ângulo dos
planos.)



6- Dado o elemento abaixo, obter as tensões no plano horizontal e as tensões atuantes
no diagrama de corpo livre. (Representar o resultado no respectivo elemento de
tensões, em equilíbrio e com a demonstração do ângulo dos planos.)









a) Determinar pelo círculo de mohr as tensões que atuam no plano horizontal;
b) Determinar pelo círculo de mohr as tensões principais e os planos em que atuam;
c) Através do círculo de MOHR, determinar os planos em que ocorre a tensão de
cisalhamento de 30 kPa e as tensões normais nestes planos.
d) Determinar pelo círculo de mohr a máxima tensão se cisalhamento que atua neste solo,
neste ponto, e o ângulo de inclinação do plano na qual ela ocorre.

7- Apresentar em um diagrama s:t as trajetórias de tensões para os carregamentos
abaixo, prove as representações através de cálculos:


8- Desenhe os círculos de Morh em termos de tensão total para a sequência de
carregamento/descarregamento dos elementos assinalados abaixo:
