08/09/2015
1
Processos Construtivos II

Sistema de Piso
1 Curso de Engenharia Civil
Prof. Vinício Cecconello
Email: vcecconello@ucs.br
 2
Função
Principal



Secundária
Curso de Engenharia Civil
• Suporte do Usuário
• Proteção da estrutura
• Auxiliar na vedação horizontal e no
comportamento global da edificação
• Valorizar esteticamente a edificação
3

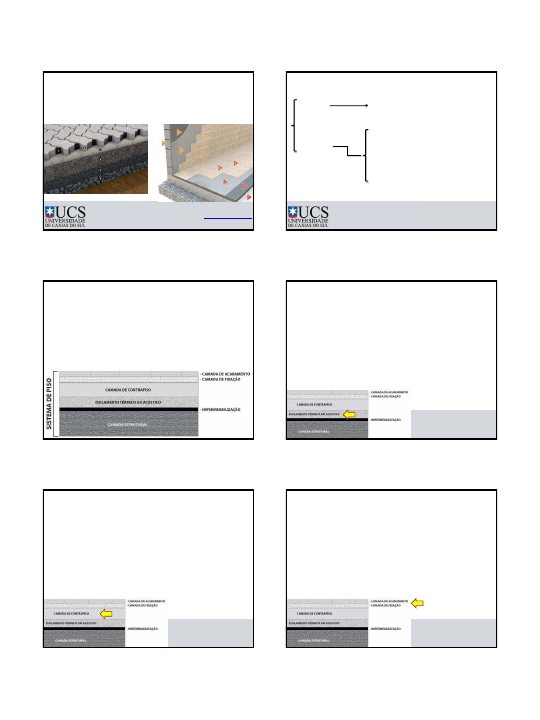

Definição (ABNT NBR 15573-3:2013)
• Sistema de piso
Sistema horizontal ou inclinado composto por um conjunto parcial
ou total de camadas (por exemplo, camada estrutural, camada de
contrapiso, camada de fixação, camada de acabamento) destinado
a cumprir a função de estrutura, vedação e tráfego.
Curso de Engenharia Civil 4
Definição (ABNT NBR 15573-3:2013)
• Isolamento térmico do sistema de piso
Conjunto de operações e técnicas construtivas (serviços), composto
por uma ou mais camadas que tem por finalidade proteger as
construções contra a ação dos efeitos de variações de temperatura.
• Isolamento acústico do sistema de piso
Conjunto de operações e técnicas construtivas (serviços), composto
por uma ou mais camadas que tem por finalidade atenuar a
passagem de ruídos.
Curso de Engenharia Civil
5
Definição (ABNT NBR 15573-3:2013)
• Camada de contrapiso
Estrato com as funções de regularizar o substrato, proporcionando uma
superfície uniforme de apoio, coesa, aderido ou não e adequada à
camada de acabamento, podendo eventualmente servir como camada de
embutimento, caimento ou declividade.
Curso de Engenharia Civil 6
Definição (ABNT NBR 15573-3:2013)
• Camada de acabamento do sistema de piso
Composta por um ou mais componentes (por exemplo, laminados, placas
cerâmicas, vinílicos, revestimentos têxteis, rochas ornamentais, madeiras,
etc) destinado a revestir a superfície do sistema de piso e cumprir funções
de proteção e acabamento estético e funcional.
Curso de Engenharia Civil
08/09/2015
2
7
Contrapiso
 O contrapiso é uma camada de piso produzida a partir de
uma ou mais camadas de argamassa, lançadas diretamente sobre
uma base estrutural (laje estrutural ou lastro de concreto) ou
sobre uma camada intermediária (de impermeabilização ou de
isolamento térmico).
Curso de Engenharia Civil 8
Contrapiso
Principais funções:
• Possibilitar a aplicação de revestimentos de piso;
• Proporcionar declividade às áreas molháveis e permitir o eventual
embutimento de instalações.
• Proporcionar desníveis necessários entre ambientes;


OBS.: Todos os detalhes construtivos especificados para o piso devem ser
observados também na execução do contrapiso, principalmente os níveis,
declividades, juntas de movimentação ou de controle e arredondamento de
cantos para aplicação de impermeabilização.

Curso de Engenharia Civil
9
Contrapiso
Curso de Engenharia Civil
(Figura: PCC/USP) Desníveis entre ambientes
10
Contrapiso: Traço de argamassa em função do tipo
de revestimento
Curso de Engenharia Civil
Tipo de revestimento
Traço da Argamassa
(cimento : areia média)
Água 10%
Carpetes, madeira, vinílicos e têxteis 1:4 a 1:5
Base para manta de
impermeabilização
1:3 a 1:4
Cerâmicas e pedras 1:5 a 1:6
11
Execução do Contrapiso
Preparação da base
Em função do projeto de piso, deve-se marcar os níveis do contrapiso
acabado. Entretanto, antes da demarcação dos níveis e consequente
assentamento das taliscas, os ambientes deverão ser completamente
limpos, retirando-se entulhos, restos de argamassa ou outros materiais
aderidos à base.
A base deverá estar isenta de pó e outras partículas soltas. Produtos
químicos (óleos, graxas, tintas, colas, etc.) deverão ser completamente
removidos .
12
Execução do Contrapiso
Definição dos níveis
Após a completa limpeza do local, os níveis do contrapiso deverão ser
transferidos a partir do ponto origem que constitui o nível de referência,
utilizando-se o aparelho de nível ou mangueira de nível, assentando-se as
taliscas nas posições previamente definidas .
08/09/2015
3
13
Execução do Contrapiso
Definição dos níveis
14
Execução do Contrapiso
Colocação das taliscas
As taliscas podem ser feitas com pequenos tacos de madeira ou cacos
cerâmicos e deverão ser assentadas ao longo do perímetro do ambiente, a
uma distância máxima de 3,0m, ou de acordo com o comprimento da régua
utilizada para o sarrafeamento. Em ambientes maiores, deve-se assentar
taliscas ao longo da linha média do comprimento ou da largura.
Os pontos de assentamento deverão ser devidamente limpos e
umedecidos, polvilhando-se cimento para que se forme uma nata a fim de
garantir a aderência da argamassa de assentamento das taliscas à base, já
que essa argamassa ficará incorporada ao contrapiso.
15
Execução do Contrapiso
Colocação das taliscas
16
Execução do Contrapiso
Colocação das taliscas
O assentamento das taliscas deverá ser feito com antecedência mínima de
dois dias da execução do contrapiso, preferencialmente com equipe única,
para maior produtividade, possibilitando também a prévia verificação do
nivelamento final. Para assentar as taliscas com o aparelho de nível, basta
que se tome a espessura do contrapiso previamente definida executando-a
sobre a laje com o auxílio de escala móvel.
17
Execução do Contrapiso
Colocação das taliscas
O assentamento das taliscas deverá ser feito com antecedência mínima de
dois dias da execução do contrapiso, preferencialmente com equipe única.
18
Execução do Contrapiso
Colocação das taliscas
Para assentar as taliscas com o aparelho de nível, basta que se tome a
espessura do contrapiso previamente definida executando-a sobre a laje
com o auxílio de escala móvel.
08/09/2015
4
19
Execução do Contrapiso
Colocação das taliscas
 Não se dispondo de aparelho de nível, o assentamento poderá ser
feito da maneira tradicional, isto é: toma-se o nível de referência da laje no
ponto de origem, transferindo-o para a parede do cômodo onde serão
assentadas as taliscas, utilizando-se o nível de mangueira. Para essa
atividade são necessários dois operários. A partir da referência da parede,
define-se o nível das taliscas utilizando o metro articulado.
 Após o assentamento das taliscas o local deverá ser limpo uma vez
mais, retirando-se os resíduos. Em seguida, deve-se impedir o trânsito de
pessoas e equipamento pelo local, evitando danos às taliscas ou sujeira na
área.
20
Execução do Contrapiso
Colocação das taliscas
21
Execução do Contrapiso
Preparo da camada de aderência
Com a superfície completamente limpa
a base deve ser molhada (lavada) com
água em abundância, removendo-se o
excesso de água imediatamente antes
da execução do contrapiso.
22
Execução do Contrapiso
Preparo da camada de aderência
Inicia-se o preparo da camada de aderência entre o contrapiso e a base. A
execução desta camada consiste no polvilhamento de cimento com o
auxílio da peneira. O cimento deverá ser aplicado num quantidade
aproximada de 0,5kg/m2 de superfície e imediatamente espalhado com
vassoura, criando uma fina película de ligação entre a base e a argamassa
semi seca que será aplicada.
23
Execução do Contrapiso
Preparo da camada de aderência
24
Execução do Contrapiso
Execução das mestras
08/09/2015
5
25
Execução do Contrapiso
Execução das mestras
26
Execução do Contrapiso
Acabamento da superfície
27
Execução do Contrapiso
Acabamento da superfície
28
Execução do Contrapiso
Cuidados após a execução do contrapiso

• A cura deverá ser feita em ambiente normal, um vez que se trata de
contrapisos interioresao edifício, os quais estão protegidos da ação
agressiva externa;
• O contrapiso deverá ser isolado do trânsito de pessoas e equipamentos
durante um prazo mínimo de três dias. Não sendo desejável sua
utilização constante.
• Deve-se respeitar um prazo de, no mínimo, 28 dias para a secagem do
contrapiso, antes da colocação dos revestimentos.
29
Execução do Contrapiso
Principal patologia
Processos Construtivos II

Revestimento de Pisos

2ª Parte
30 Curso de Engenharia Civil
Prof. Vinício Cecconello
Email: vcecconello@ucs.br

08/09/2015
6
TIPOS
• Aderentes (Assentados com argamassa e
assentados com adesivos)

• Fixados com dispositivos

• Não aderentes

Revestimentos de piso
Assentados com argamassa
Cerâmico
Pétreo
Tacos
Elastomérico
Ladrilhos hidráulico
ADERENTES
Revestimentos de piso - Tipos
Assentados com adesivos
Vinílico
Elastomérico
Textil
Tacos e parques

ADERENTES
Revestimentos de piso - Tipos
Monolíticos
Cimentados
Granilite
piso de alta resistência
ADERENTES
Monolíticos
Assoalho FIXADOS COM DISPOSITIVOS
Revestimentos de piso - Tipos
Sobre o terreno
Pedras
Blocos de concreto
Placas de concreto
NÃO
ADERENTES
Pisos elevados
Carpetes
Sobre laje
Revestimentos de piso - Tipos
Histórico:

• Na virada do século XIX para o XX, até o fim dos anos 20, devido à
ascenção da República, o Brasil desenvolve o setor industrial. Um
exemplo disso é a abertura de fábricas em Santa Catarina, uma das
primeiras a produzirem cerâmicas de revestimento.

• A presença de Le Corbusier no Brasil, em 1929 e 1936, foi um dos
grandes estímulos ao emprego da cerâmica de revestimento entre
nós.


Materiais cerâmicos para acabamentos
36
08/09/2015
7
37
Materiais cerâmicos para acabamentos
Figura – Principais produtores Mundiais (em 21/03/2013
site:http://www.anfacer.org.br/site/default.aspx?idConteudo=160&n=Mundo).
Introdução:
Revestimentos cerâmicos constitui-se de um sistema em que a qualidade
de seu funcionamento está atrelado aos seguintes itens:

• Qualidade da base ou substrato
• Qualidade do chapisco (caso de revestimento vertical)
• Qualidade da placa em função do local
• Correta especificação de todo o sistema
• Correto assentamento (argamassa de assentamento, rejunte e
treinamento)

Materiais cerâmicos para acabamentos
38
39
Sistema de
revestimento
em piso e
Parede
Vantagens da utilização de revestimentos cerâmicos:

• Adequados ao clima brasileiro (regiões);
• Facilidade de limpeza, tornando-o anti-alérgico (15% da população
sofre de algum tipo de alergia);
• Excelente durabilidade (desde que bem empregados);
• Empregados como proteção estrutural;
• Possibilidade de decoração e design;
• Custo relativamente baixo;

Materiais cerâmicos para acabamentos
40
Características Geométricas:
ABNT NBR 13818:1997, estabelece tolerâncias
dimensionais das placas cerâmicas.
Materiais cerâmicos para acabamentos
Características
41
Figura – Tolerâncias permitidas conforme ABNT (Sichieri
e Lima, 1998 apud Gastaldini e Sichieri, 2010).
Materiais cerâmicos para acabamentos
Características
42
Figura – Esquema de uma placa
cerâmica. As específicações, em
função do local de uso, devem
começar pelas características da
base (Sichieri, 2003 apud
Gastaldini e Sichieri, 2010).
Características Técnicas:
08/09/2015
8
Materiais cerâmicos para acabamentos
Características
43
Absorção de água:

• Indica a quantidade de água absorvida pela placa cerâmica, determinada ABNT
NBR 13818:1997 e ABNT NBR 15463:2007 para porcelanatos.
• Expansão por unidade e congelamento.
Figura – Nomenclatura comercia associada aos grupos de absorção
(Gastaldini e Sichieri, 2010).
Materiais cerâmicos para acabamentos
Características
44
Resistência à abrasão:

• Consiste na resistência ao desgaste superficial que a placa cerâmica apresenta
devido ao movimento de pessoas e objetos.

• Placas esmaltadas: avaliação realizada PEI (Porcelain Enamel Institute). É
apresentado uma escala que varia de 0 a 5.

• Placas não esmaltadas: avaliação ABNT NBR 13818:1997. São apresentados
valores de abrasão profunda para os grupos de absorção.
Em peças não esmaltadas quanto menos absorção maior é a resistência ao
desgaste.
Materiais cerâmicos para acabamentos
Características
45
Resistência à abrasão:
Figura – Classe de abrasão para placas esmaltadas (Gastaldini e Sichieri,
2010).
Materiais cerâmicos para acabamentos
Características
46
Resistência a manchas e ataques químicos:

• São relacionados ao comportamento da placa no contato com produtos
químicos ou manchantes (sujeiras decorrentes do uso).

• Classificação quanto a facilidade de remoção de manchas, segundo ABNT NBR
13817:1997:
– Classe 5 – máxima facilidade na remoção de manchas;
– Classe 4 – mancha removível com produto de limpeza fraco;
– Classe 3 – mancha removível com produto de limpeza forte;
– Classe 2 – mancha removível com ácido clorídrico, hidróxido de potássio;
– Classe 1 – impossível de remoção

Materiais cerâmicos para acabamentos
Características
47
Resistência a manchas e ataques químicos:

• Com relação a ataques químicos os revestimentos são divididos em duas
categorias: domésticos e industriais.

• Classificação quanto a resistência química, segundo ABNT NBR 13817:1997:
– G – esmaltado (glazed);
– U – não esmaltado (unglazed);

Materiais cerâmicos para acabamentos
Características
48
Resistência a manchas e ataques químicos:
Ex.: Revestimento com classificação GLA:
 Revestimento esmaltado (G) com baixa concentração (L) e resistência química alta
(A).

Figura – Codificação dos níveis de resistência química (ABNT NBR
13817:1997).
08/09/2015
9
Materiais cerâmicos para acabamentos
Características
49
• Carga de ruptura e módulo de resistência à flexão;
(associado a absorção)
• Dureza
• Resistência ao choque térmico;
• Resistência a gretagem;
(pequenas fissuras, que ocorrem no esmalte)
• Resistência ao chumbo e ao cádmio;
• Coeficiente de atrito;
Se
le
çã
o
 d
e
 R
ev
es
ti
m
en
to

50
51 52
53
Materiais cerâmicos para acabamentos
Características Gerais e Aplicações
54
08/09/2015
10
55
Materiais cerâmicos para acabamentos
Rejunte
56
Figura – Largura das juntas em função do tamanho das peças .
Recomendações: Início do rejunte após 72 horas do assentamento, devido a
retração da argamassa colante (Campante e Baía, 2003).
• AC-l (INTERIOR) - resistência às solicitações mecânicas e termohigrométricas
típicas de revestimentos internos, exceção saunas, churrasqueiras, estufas, outros
revestimentos especiais.
• AC-II (EXTERIOR) - absorver os esforços existentes em revestimentos de pisos e
paredes externas decorrentes de ciclos de flutuação térmica e higrométrica, da
ação da chuva e/ou vento, da ação de cargas como as decorrentes do movimento
de pedestres em áreas públicas e de máquinas ou equipamentos leves.
• AC- III (ALTA RESISTÊNCIA) - resistir a altas tensões de cisalhamento nas
interfaces substrato/adesivo e placa cerâmica/adesivo, juntamente com uma
aderência superior entre as interfaces em relação às argamassas dos tipos I e II: é
especialmente indicada para uso em fachadas que durante o assentamento não
estejam submetidas à insolação direta, em saunas, em piscinas e em ambientes
similares.
• AC-III-E (ESPECIAL) - Argamassa queatende aos requisitos dos tipos I e II, com
tempo em aberto estendido. Especialmente indicada para fachadas que durante o
assentamento estejam submetidas à insolação direta.
Materiais cerâmicos para acabamentos
Argamassa Colante
57
Materiais cerâmicos para acabamentos
Patologias
58
Figura 21 – Representação. Figura 22 – Deficiência à abrasão.
Execução de piso cerâmico
59
Execução de piso cerâmico
60
08/09/2015
11
Execução de piso cerâmico
61
Execução de piso cerâmico
62
Execução de piso cerâmico
63
Execução de piso cerâmico
64
Execução de piso cerâmico
65
Execução de piso cerâmico
66
Após 72h do piso assentado.
08/09/2015
12
Tacos
• Piso aderente composto por peças de madeira de
pequenas dimensões, retangulares, assentes em
diversas posições;
• Espessura: 10mm a 20 mm;
• Larguras mais comuns: 5, 7 e 10 cm;
• Comprimentos variáveis: 21 a 70 cm;
• Taco tradicional: 7x21 cm;

Pisos de madeira - Tacos
Pisos de madeira - Tacos
Tábuas de 15 cm e 20 cm Tábuas de 10 cm
Pisos de madeira –
Assoalho ou Tábua Corrida
Pisos de madeira – Laminado
PISO ELASTOMÉRICO
Anti-derrapante
Amortece Ruídos
Resistência à abrasão
Resistência química
Estética
Limpeza
Pisos elastoméricos
08/09/2015
13
Tipos
Grão de Arroz
Canelado
Lavrado
Moeda
Anti - Fadiga
Grão de feijão e Café
* O material é oferecido em
placas de 500X500mm ou
rolos de 1m².
RESINAS DE PVC + PLASTIFICANTES + PIGMENTOS
E = 1,6 a 3,0 mm
SEMI-FLEXÍVEIS
FLEXÍVEIS
Mantas com l = 2,0 m Placas
Resistência à Compressão
Perda de Brilho
Resist. a agentes químicos
Fácil Limpeza
Mancha
Dureza
Juntas soldadas
Pisos vinílicos
• Decorativo

• Boa durabilidade

• Higiênico

• Bom conforto acústico
Pisos vinílicos
• Piso plano, resistente e limpo
Revestimento têxtil (Carpete)
Paredes Pintadas
• Revestimento com grande variedade de cores e texturas;
• As mantas devem ser sempre da mesma partida de
produção para evitar variações de tonalidade do produto;

Processos Construtivos II

Sistema de Piso
77 Curso de Engenharia Civil
Prof. Vinício Cecconello
Email: vcecconello@ucs.br
