Pincel Atômico - 03/08/2025 18:15:20 1/5
Avaliação Presencial (EAD)
Atividade finalizada em 28/07/2025 17:55:03 (4541082 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
CONTROLADOR LÓGICO PROGRAMÁVEL [1414144] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletromecânica - Grupo: EAD - 01/25 - EAD ELTM [151437]
Aluno(a):
91720874 - MATHEUS AZEVEDO FARIAS - Respondeu 13 questões corretas, obtendo um total de 33,15 pontos como nota
[350097_1268
92]
Questão
001

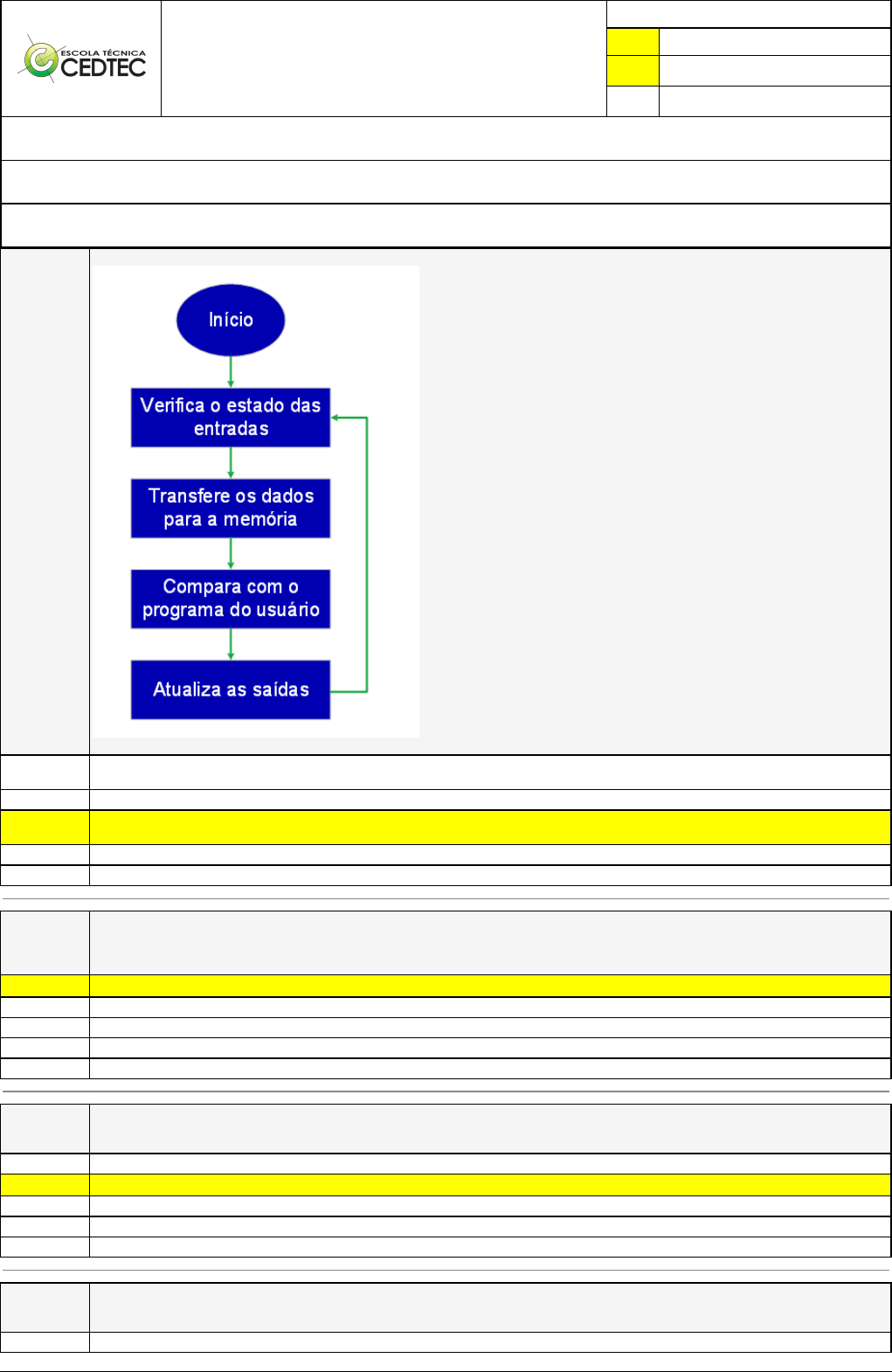

Dada a seguinte figura do funcionamento de um CLP:
É característica do início (inicialização):
Após consultar a Memória Imagem das Entradas, atualiza o estado da Memória Imagem das Saídas, de acordo com as instruções definidas pelo
usuário em seu programa.
O CLP armazena os resultados obtidos em uma região chamada de Imagem das Entradas e Saídas.
X Ao Inicializar Ao ligar o CLP, é verificado o funcionamento da CPU, memórias, circuitos auxiliares e existência de programa, desativando todas as
saídas.
O CLP realiza um processo de varredura que recebe o nome de Ciclo de Varredura (Scan) e normalmente é de alguns microssegundos (scan time).
O CLP escreve o valor contido na Memória das Saídas, atualizando as interfaces.
[350097_1268
89]
Questão
002
Qual das alternativas NÃO é característica de um CLP:
X Não poderem realizar operações aritméticas.
Podem ser reutilizados.
Grande confiabilidade.
Permitem interface de comunicação com outros CLPs.
São programáveis.
[350097_357]
Questão
003
A função SENÃO() do portugol se equivale a que função da linguagem C?
IF()
X Else
Scanf()
Printf()
Main()
[350097_350]
Questão
004
A linguagem C é uma linguagem:
Orientada a objeto e compilada
Pincel Atômico - 03/08/2025 18:15:20 2/5
X Estruturada e compilada
Linguagem web
Estruturada e interpretada
Orientada a objeto e interpretada
[350097_5418]
Questão
005
Sobre um CLP, é correto afirmar que:
Os pontos de saída são atualizados à medida que o programa é executado.
O Watchdog Timer é reinicializado a cada três ciclos de Scan.
O tempo de duração de um ciclo de scan depende apenas do desempenho da CPU.
A execução do programa Ladder é feito a partir do primeiro rung, executando-o da esquerda para a direita e de cima para baixo.
X Durante um ciclo de execução (ciclo de scan), o estado lógico das entradas é constantemente verificado.
[350097_354]
Questão
006
O que é um algoritmo?
Algoritmo é uma técnica utilizada para programação em linguagens orientadas a objeto
Algoritmo é uma linguagem de programação estruturada
Algoritmo é uma linguagem de programação orientada a objeto
X Algoritmo é uma sequência de instruções ordenadas de forma lógica para a resolução de uma determinada tarefa ou problema
Algoritmo é uma linguagem de programação utilizada exclusivamente para problemas mais simples
[350097_1408
4]
Questão
007
Um sistema automatizado é composto por 2(duas) partes principais, sendo elas:
Parte analógica e parte digital.
Parte operacional e parte comandada.
X Parte operacional e parte de controle.
Parte comandada e parte controlada.
Parte física e parte de controle.
[350097_4259]
Questão
008
A Figura 1 ilustra uma plataforma semissubmersível sendo movimentada pelas ondas. O alarme de nível alto é constantemente atingido por causa
do movimento do fluido dentro do separador (tanque de armazenagem e separação de óleo, gás e água). Neste caso, é comumente utilizado um
filtro no ladder, onde somente ocorrerá o alarme se o sensor permanecer atuado por 3 segundos ou mais (Figura 2).
A que tipo de temporizador corresponde esta forma de atuação?
Timer - Pulse – TP
Timer On-Delay – TON
X Timer In-Delay – TIN
Timer Off-Delay – TOF
Timer - Delay – TD
[350097_4260]
Questão
009
Um sistema de controle de nível é composto dos seguintes componentes:
• 01 x medidor de nível do tipo capacitivo
• 02 x lâmpadas para sinalização de nível máximo e nível mínimo
• 01 x chave de nível
• 01x válvula de controle proporcional
• 02 x válvulas solenoide
• 01 x botão de liga sistema
Será utilizado um Controlador Lógico Programável (CLP) para realizar a automação do sistema. Com base nos componentes utilizados, o número de
entradas digitais, saídas digitais, entradas analógicas e saídas analógicas são, respectivamente:
3, 5, 0, 0
1, 2, 2, 3
2, 2, 1, 3
X 2, 4, 1, 1
Pincel Atômico - 03/08/2025 18:15:20 3/5
1, 3, 2, 2
[350097_7190
3]
Questão
010
No programa Logix Pro qual das alternativas abaixo possui o endereçamento correto de uma chave de Entrada:
I:1
O:1
O:1/0
X I:1/0
E:1/0
[350098_7190
7]
Questão
011
O Programa Logix Pro é um programa de Simulação, sabendo desta afirmativa podemos concluir que:
O programa simula apenas um PLC
X O programa simula um PLC e um supervisório
O Programa simula um Relé Programável
O programa simula um SDCD
O programa simula apenas um supervisório
[350098_1269
78]
Questão
012
No fim do código abaixo valor armazenado na variável “Resultado” será:
inteiro x, y, resultado;
x = 3;
y = 2;
resultado = (x*y)+5;
21
19
15
X 11
9
[350098_1274
96]
Questão
013
Para a planta abaixo, marque a opção INCORRETA:
O conjunto MOTOR UP e MOTOR DOWN são saídas que podem atuar na posição da porta.
Para um controle completo as lâmpadas não são estritamente necessárias.
X O conjunto AJAR, OPEN E SHUT são saídas que podem indicar a posição da porta.
O conjunto OPEN, CLOSE e STOP são saídas que controlam a posição da porta.
O conjunto LS1 e LS2 são entradas que indicam a posição da porta.
[350098_1268
93]
Questão
014
Dada a seguinte figura do funcionamento de um CLP:
É característica de verificar o estado das entradas:
Pincel Atômico - 03/08/2025 18:15:20 4/5
O CLP executa uma série de operações pré-programadas, gravadas em seu Programa Monitor.
O CLP armazena os resultados obtidos em uma região chamada de Imagem das Entradas e Saídas.
Após consultar a Memória Imagem das Entradas, atualiza o estado da Memória Imagem das Saídas, de acordo com as instruções definidas pelo
usuário em seu programa.
O CLP escreve o valor contido na Memória das Saídas, atualizando as interfaces.
X O CLP realiza um processo de varredura que recebe o nome de Ciclo de Varredura (Scan) e normalmente é de alguns microssegundos (scan time).
[350098_4257]
Questão
015
Controladores lógico programáveis (CLPs) são sistemas eletrônicos digitais que utilizam memórias programáveis para armazenamento interno de
funções tais como controlar máquinas ou processos através de módulos de entradas e saídas analógicas ou digitais. Analise as seguintes
afirmativas sobre o uso de CLPs:
I. O uso de CLPs pode substituir os painéis de relés em praticamente todas as aplicações.
II. Entre as vantagens do uso de CLPs sobre o uso de painéis de relés pode-se citar a diminuição do custo em processos complexos, a fácil
instalação, a diminuição do espaço necessário para instalação e a confiabilidade.
III. Pode-se fornecer energia a um motor elétrico de até 50 kW diretamente de um módulo de saída do CLP para permitir o controle do seu
acionamento.
IV. Mesmo em aplicações extremamente simples utiliza-se o CLP para reduzir os custos, quando comparados com o csto do uso de painéis de
relés.
Assinale a alternativa correta.
Apenas as afirmativas I e II são verdadeiras.
X Apenas as afirmativas II e III são verdadeiras.
Apenas as afirmativas I e IV são verdadeiras.
As afirmativas I, II, III e IV são verdadeiras.
Apenas as afirmativas I e III são verdadeiras.
[350098_1269
00]
Questão
016
Baseando-se na estrutura interna de um CLP, a memória do programa monitor:
São valores de temporizadores, valores de contadores, códigos de erro, senhas de acesso, etc. São normalmente partes da memória RAM do CLP.
Armazena o estado da cada uma das entradas ou saídas em uma região de memória.
Converte a tensão alternada da rede elétrica para uma tensão contínua para alimentar os circuitos eletrônicos,as entradas e as saídas.
X Reservada ao programa do usuário, contém alguns Kbytes de palavras-livres que serão processadas pela CPU.
É responsável pelo gerenciamento de todas as atividades do CLP. Não pode ser modificado pelo usuário e fica normalmente em memórias do tipo
PROM, EPROM, EEPROM. Ele funciona de maneira similar ao Sistema Operacional dos microcomputadores.
[350096_370]
Questão
017
No exemplo printf(“ seu resultado é: %d”, result); o que indica o %d?
O %d é apenas um texto que não interfere em nada no comando
X Indica que ali entrará o valor de uma variável do tipo inteiro
Indica que ali entrará uma variável de qualquer tipo
Indica que ali entrará uma variável do tipo caractere
Indica fim do texto
[350096_1001
6]
Questão
018
Quando mais de 1 contado é endereçado com o mesmo endereço, podemos dizer que:
X Quando o endereço for ativado, todos os contatos serão ativados ao mesmo tempo.
Quando o endereço for ativado, cada um dos contatos será ativado a cada scan.
Quando o endereço for ativado o PLC entrará em Loop e o circuito auxiliar What Dog Timer irá colocar o PLC em falha.
Quando o endereço for ativado, somente um dos contatos será ativado.
Nenhuma das Alternativas
[350096_1268
84]
Questão
019
A figura abaixo representa um sistema de controle de malha fechada:
Qual é o dispositivo dado pelo número 2:
Processo
Atuador
Supervisório
X Sensor
Controlador
Pincel Atômico - 03/08/2025 18:15:20 5/5
[350096_1410
0]
Questão
020
O S7 Simulator é uma ferramenta de simulação que auxilia a utilização do CLP S7 200 de forma a simular uma situação real dentro do computador.
No programa abaixo, ao energizar a chave “0” e “2”, a saída “0” irá:
Irá piscar e permanecer com o sinal lógico baixo.
X Nada irá acontecer.
Terá sinal lógico alto.
Terá sinal lógico baixo.
Irá auxiliar no acionamento da saída Q0.1
