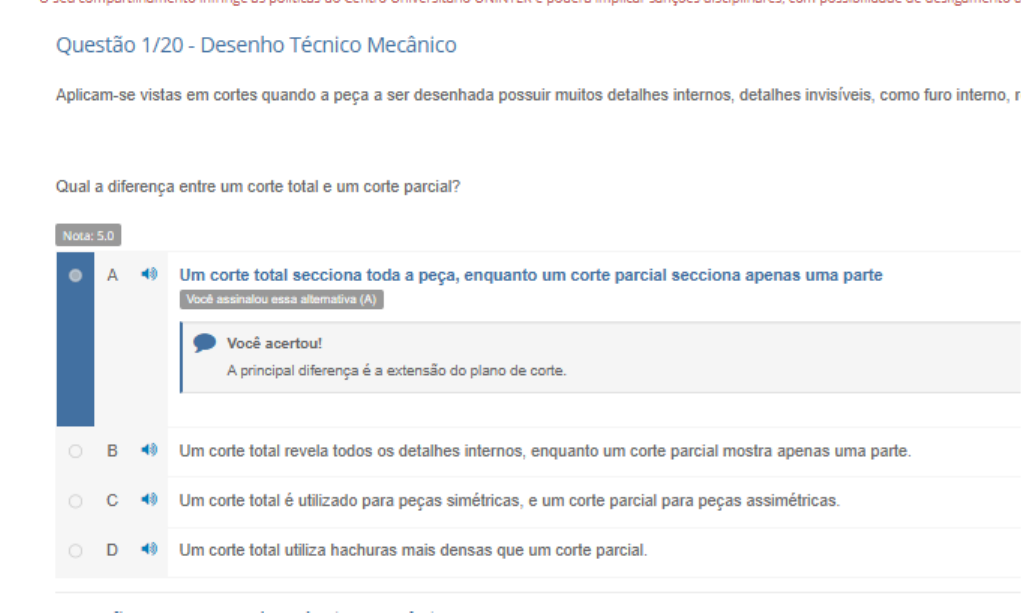

Questão 1/20 Desenho Técnico Mecânico Aplicam-se vistas em cortes quando a peça a ser desenhada possuir muitos detalhes internos, detalhes invisíveis, como furo interno, r Qual a diferença entre um corte total e um corte parcial? Nota: 5.0 A Um corte total secciona toda a peça, enquanto um corte parcial secciona apenas uma parte Você assinalou essa (A) Você acertou! A principal diferença é a extensão do plano de corte. Um corte total revela todos os detalhes internos, enquanto um corte parcial mostra apenas uma parte. C Um corte total é utilizado para peças simétricas, e um corte parcial para peças assimétricas. D Um corte total utiliza hachuras mais densas que um corte parcial.Questão 2/20 - Desenho Técnico Mecânico Para facilitar entendimento do desenho técnico do parafuso abaixo, foi aplicado um corte. Analise e assinale a alternativa queNota: 5.0 A C D Você assinalou essa alternativa (D) Você acertou! Vista aplicado um corte total Questão 3/20 - Desenho Técnico Mecânico Qual a principal função de um desenho de montagem? Nota: 5.0 A Indicar as dimensões de cada componente. Representar uma peça individual. C Detalhar 0 processo de fabricação. D Mostrar a relação entre as diferentes peças de um conjunto. Você assinalou essa alternativa (D) Você acertou! desenho de montagem tem como objetivo principal mostrar como as diversas peças de um conjunto se relacionaQuestão 4/20 Desenho Técnico Mecânico Quando 0 desenho de um objeto é 20 vezes menor que 0 tamanho real desse objeto, e quando 0 desenho de um outro objeto é 5 Nota: 5.0 A 1:2 e 5:1. 1:20 e 1:50. C 1:20 e 5:1. D 1:20 e 50:1. Você assinalou essa (D) Você acertou! Quando for menor 1:x Quando for maior x:1 E 20:1 e 1:50. Questão 5/20 Desenho Técnico Mecânico Em um desenho técnico mecânico, qual 0 principal objetivo do uso de linhas tracejadas? Nota: 5.0 A Representar arestas invisíveis de um objeto. Você assinalou essa (A) Você acertou! As linhas tracejadas são utilizadas em desenhos técnicos para indicar as arestas que não são visíveis a partir da vi Indicar cotas auxiliares. C Destacar elementos importantes. D Definir contorno de um furo.Questão 6/20 - Desenho Técnico Mecânico Analise as alternativas e assinale a que representa a vista faltante em relação à perspectiva isométrica dada. Nota: 5.0 A Você assinalou essa alternativa (A) Você acertou! Resposta: rota de aprendizagem aula 2 C DQuestão 7/20 - Desenho Técnico Mecânico A perspectiva representada na figura abaixo é conhecida em desenho técnico como perspectiva: 30° Nota: 5.0 A Exata; Bimétrica C Isométrica Você assinalou essa alternativa (C) Você acertou! A perspectiva isométrica o objeto em 3D apresenta a inclinação de 30 graus. D Cavaleira E OrtogonalQuestão 8/20 Desenho Técnico Mecânico De acordo com desenho técnico, que fixa os tipos e 0 escalonamento de larguras de linhas para uso em desenhos técnicos e do Nota: 5.0 A Cotas hachuras C visíveis D contornos não visíveis Você assinalou essa (D) Você acertou! Conforme a Norma de desenho técnico, todas as arestas invisíveis são linha fina tracejadas. elementos simétricos. Questão 9/20 - Desenho Técnico Mecânico Para facilitar todos os detalhes internos de um objeto, devemos "tirar um raio X", procedimento em desenho técnico que compree Qual 0 principal objetivo de um corte em um desenho técnico? Nota: 5.0 A Aumentar 0 número de vistas de um objeto. Revelar detalhes internos de um objeto que não são visíveis em vistas externas. Você assinalou essa (B) Você acertou! corte permite visualizar a estrutura interna da peça. C Simplificar a representação de um objeto. D Representar apenas a parte externa de um objeto.Questão 10/20 Desenho Técnico Mecânico desenho técnico, sem as cotas, não tem serventia. Isso porque as cotas vão determinar as dimensões das peças. As medidas Qual a importância de posicionar corretamente os algarismos de cota em um desenho técnico? Nota: 5.0 A Simplificar a representação de detalhes. Facilitar a leitura e interpretação do desenho. Você assinalou essa (B) Você acertou! os algarismos de cota em um desenho técnico garante uma representação clara das dimensões do objeto, facilitand C Aumentar a precisão das medidas. D Diminuir 0 número de cotas necessárias. Questão 11/20 Desenho Técnico Mecânico A escalas são os tamanhos das peças a ser desenhadas na folha de desenho. o que significa uma escala 1:50 em um desenho Nota: 0.0 Você não pontuou essa questão A Cada centímetro no desenho corresponde a 50 centímetros na peça real. Você assinalou essa alternativa (A) Cada centímetro no desenho corresponde a 50 metros na peça real. C A peça real é 50 vezes maior que desenho. D Cada no desenho corresponde a 50 milímetros na peça real. A escala 1:50 indica que desenho está reduzido 50 vezes em relação à peça real.Questão 12/20 Desenho Técnico Mecânico Qual 0 tipo de corte utilizado para representar peças simétricas, mostrando metade em vista externa e metade em corte? Nota: 5.0 A Meio corte. Você assinalou essa alternativa (A) Você acertou! o meio corte é ideal para peças simétricas, permitindo visualizar tanto a parte externa quanto a interna. Corte em desvio. C Corte parcial. D Corte total. Questão 13/20 Desenho Técnico Mecânico Os desenhos dos objetos que devem obedecer às normas internacionais de sistema de projeção ortogonais. Nesse sistema, temo Qual a principal função das vistas ortogonais em um desenho técnico? Nota: 5.0 A Demonstrar 0 material utilizado na fabricação do objeto. Representar um objeto em três dimensões de forma realística. Você assinalou essa alternativa (B) Você acertou! As vistas ortogonais permitem "desdobrar" um objeto 3D em diversas faces planas, facilitando a compreensão de suas C Mostrar a beleza estética de um objeto. D Criar uma perspectiva artística do objeto.Questão 14/20 - Desenho Técnico Mecânico Observe desenho que representa duas retas desenhadas sem escala. 0 35 100 0 X 300 Nota: 0.0 Você não pontuou essa questão A 12. Você assinalou essa (A) 55. C 100. D 105. Conforme a escala multiplica por 3 todas as mediadas E 300Questão 15/20 - - Desenho Técnico Mecânico No desenho técnico, os tipos de linhas utilizadas têm aplicações diferentes. Em relação a esses tipos de linhas usadas, relacione COLUNA A (tipo de linha) I - TRAÇO E PONTO ESTREITOS - TRAÇO CONTÍNUO LARGO III - TRAÇO TRACEJADO LARGO IV - TRAÇO CONTÍNUO ESTREITO À MÃO-LIVRE Nota: 5.0 A I - IV - III - IV C IV III D III - - IV - Você assinalou essa alternativa (D) Você acertou! Resposta: rota de aprendizagem aula 1.Questão 16/20 Desenho Técnico Mecânico Conforme a Norma de desenho técnico, fixa as condições exigíveis para emprego de escalas e suas designações em desenho diâmetro de cada furo, 12 mm. Segundo essa norma, esses resultados indicam que 0 desenho em anexo, foi elaborado na escal Nota: 0.0 Você não pontuou essa questão A 10:1 5:1 Você assinalou essa (B) C 1:2 D 2:1 E 1:5 Conforme o desenho em anexo a cota de 300mm foi desenhado com 60mm, então foi dividido por 5 aplicando a Questão 17/20 - Desenho Técnico Mecânico Todo projeto de um determinado produto é munido de dimensões para obter sua máxima eficiência e ter sua repetibilidade de Qual a principal função do sistema de cotagem em um desenho técnico? Nota: 5.0 A Indicar a espessura das linhas. Determinar a escala do desenho. C Especificar as dimensões do objeto. Você assinalou essa alternativa (C) Você acertou! A cotagem tem como objetivo principal fornecer as medidas precisas de um objeto para sua fabricação. D Representar os materiais utilizados.Questão 18/20 Desenho Técnico Mecânico As hachuras são constituídas de linhas finas, equidistantes e traçadas a 45° em relação aos contornos ou aos eixos de simetria Qual a função das hachuras em um corte? Nota: 5.0 A Representar a espessura da peça. Indicar 0 material utilizado na peça. C Diferenciar a parte cortada da parte não cortada. Você assinalou essa alternativa (C) Você acertou! As hachuras indicam a área onde material foi removido imaginariamente. D Delimitar 0 contorno da peça. Questão 19/20 Desenho Técnico Mecânico A escala é a relação entre tamanho real da peça e as medidas do desenho de um objeto. Na escala de redução, as medidas do Analise as afirmações que explica da a importância de utilizar uma escala adequada em um desenho técnico: Nota: 5.0 A Facilitar a leitura e interpretação do desenho. Você assinalou essa (A) Você acertou! A escala adequada garante uma representação clara e concisa do objeto, facilitando a compreensão e evitando erros Aumentar 0 tamanho do desenho. C Diminuir 0 número de cotas necessárias. D Padronizar a espessura das linhas.Questão 20/20 Desenho Técnico Mecânico Qual elemento é fundamental para identificar as diferentes peças em um desenho de montagem? Nota: 5.0 A Cotas dimensionais. Algarismos de referência. Você assinalou essa alternativa (B) Você acertou! Os algarismos de referência (ou letras) são utilizados para identificar cada peça e associá-la à sua respectiva lista Linhas de chamada. D Linhas de centro.
