UNIVERSIDADE FEDERAL DE MATO GROSSO FACULDADE DE ARQUITETURA,
ENGENHARIA E TECNOLOGIA DEPARTAMENTO DE ENGENHARIA ELÉTRICA
ELETRÔNICA 1 - 2024/2

Lista de Exercícios – Unidade II

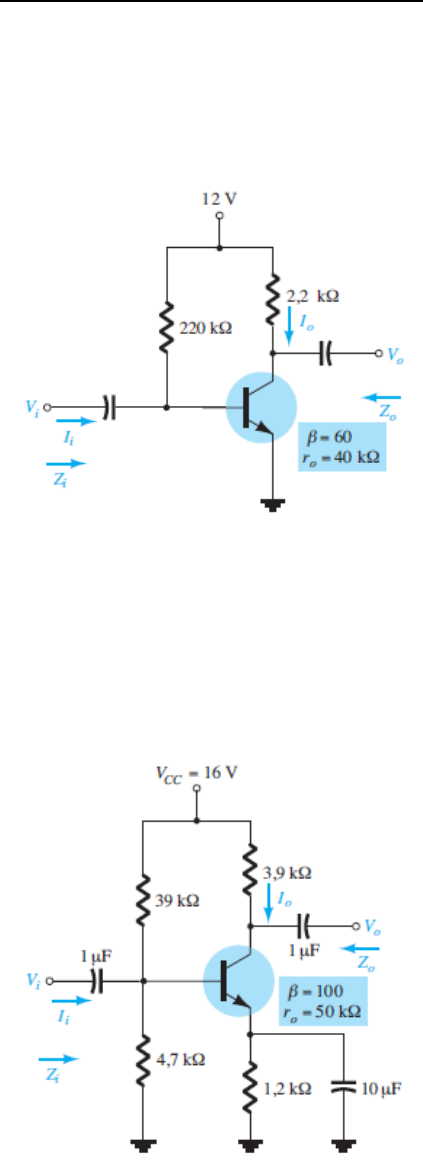

1) Para o circuito da figura abaixo:
a) Determine Zi e Z0
b) Determine Av


2) Para o circuito da figura abaixo, Determine:
a) re, Zi e Z0
b) Av
c) Repita os itens (a) e (b) para ro=25kΩ
d) Qual a tensão na saída para um sinal de 10mV na entrada. Refaça o cálculo retirando o
capacitor de 10uF do circuito

3) Considere o circuito Darlington da figura abaixo:
a) Determine os valores de VB1, VC1, VE2 e VCE2
b) Determine as correntes IB1, IB2 e IE2


4) Considerando um βcc inicial de 100 para a figura abaixo, determine a variação de VCE, se o
valor de βcc mudar para 350 devido a uma variação na temperatura. Desenhe a reta de
carga e o ponto quiescente para as duas situações.

5) Para o circuito da figura abaixo, que valor de resistor da base será necessário para produzir
uma saturação forte?


6) Calcule os parâmetros necessário para o acionamento do LED na figura abaixo. (Dados: VLED
= 2V, ILED = 20mA e VCEsat = 0,15V). Refaça o circuito abaixo para que o LED acenda com a
chave aberta. Justifique sua resposta

7) Determine a tensão de polarização CC VCE e a corrente IC para a configuração com divisor
de tensão da figura. Faça os cálculos utilizando os métodos exato e aproximado). Refaça
os cálculos para o valor de β=300. Compare os valores obtidos e comente.


8) Projete um circuito de polarização por divisor de tensão na base para VCE operando no
ponto médio da reta de carga: Dados: Vcc = 12V; IC = 10 mA; BC548 com βcc = 200


9) Dadas as curvas características de entrada (a) e saída (b) de um Transistor NPN, determine:
a) A corrente de base para uma tensão base-emissor de 0,75 V
b) O ganho de corrente nas condições do item a, para VCE=15 V
c) O ganho de corrente na condição em que IB dobre de valor, mantida a tensão VCE

10) Para o circuito da figura abaixo, determine:
a) IB, VB, IE, VE e VCE
b) refaça os cálculos para RB =1kΩ








11) Para o circuito da figura abaixo:
a) Calcule as tensões e correntes (IB, IE, VE e VB) de polarização DC
b) Calcule a impedância Zi de entrada do circuito. Considere ri= 10k

12) O circuito abaixo apresenta um projeto de pré-amplificador de áudio para amplificar a
potência de um capacitor magnético de violão. A saída do pré-amplificador será ligada a
outro amplificador de maior potência, de impedância 2kΩ. Para o circuito determine:
a) As tensões e correntes para a condição CC (IBQ, ICQ, VCEQ, VRE)
b) Os valores de RC, RE, RB1 e RB2
c) O ganho de tensão do amplificador na condição CA

13) Explique o funcionamento do circuito da figura abaixo. Qual a função dos resistores R1, R2,
R3 e R4. Quais as vantagens e desvantagens do circuito. Desenhe a forma de onda na saída
considerando a forma de onda de entrada senoidal com Vent= 100mVpp (1kHz)


14) Elabore um texto em no máximo 10 linhas, explique o funcionamento do Amplificador Push-
Pull. Explique o que é a distorção de cross-over e como minimizá-la.

15) Explique o funcionamento do Circuito abaixo. O que acontece se a tensão cair abaixo de
9V ?


16) Considere o circuito abaixo:
a) O circuito está adequadamente polarizado?
b) Que problema na estruturação do circuito poderia fazer com que VB fosse 6,22V e
obtivesse a forma de onda na saída?



17) Para o circuito da figura abaixo, determine:
a) IB, IC, VC e VCE
b) os parâmetros do item a) para β=300 . Compare os valores

18) Calcule os valores de polarização do circuito da figura abaixo para que o transistor opere
num ponto de trabalho com VCE=VCC/2 e IC=25mA. Dados: VCC=40V, VBE=0,7V e β =100. O
que acontece quando β=250


19) Calcule a tensão no coletor para cada transistor na Figura 8.35. (Sugestão:os capacitores
agem como circuitos abertos em cc)
