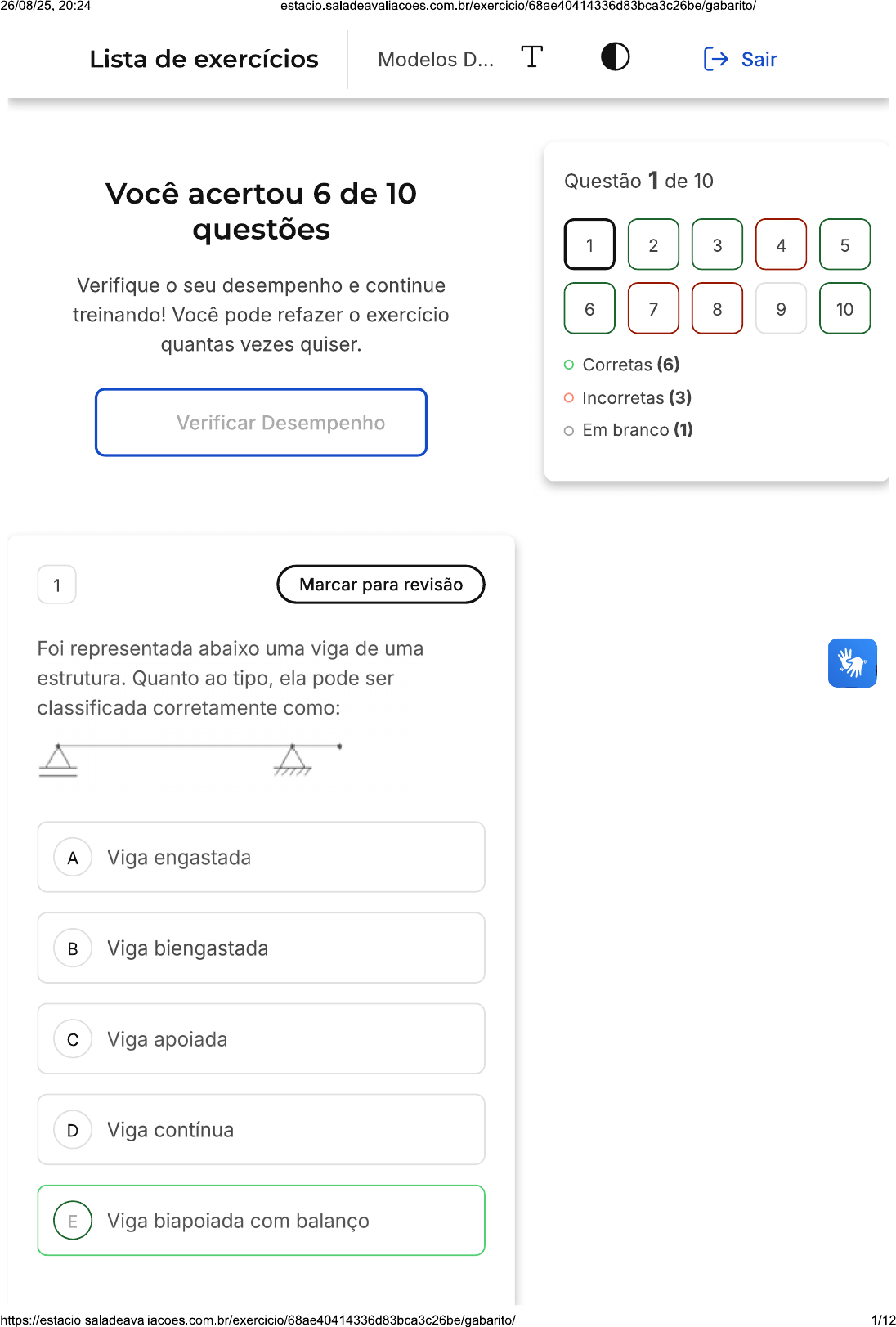

26/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ Lista de exercícios Modelos D... T Sair Questão 1 de 10 Você acertou 6 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (6) Incorretas (3) Verificar Desempenho Em branco (1) 1 Marcar para revisão Foi representada abaixo uma viga de uma estrutura. Quanto ao tipo, ela pode ser classificada corretamente como: A Viga engastada Viga biengastada c Viga apoiada D Viga contínua E Viga biapoiada com balanço 1/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A viga apresenta dois apoios (um de 1° gênero e outro de 2° gênero) e um balanço além do apoio de 2° gênero. 2 Marcar para revisão Dada a estrutura a seguir, determine ao todo quantas restrições a estrutura apresenta, sabendo-se que número de restrições depende das condições de apoio 2 kN/m A 1 2 c 3 D 4 E 5 2/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A viga apresenta um apoio de 3° gênero (3 reações) e um apoio de 2° gênero (2 reações). Total de 5 (3+2) reações 3 Marcar para revisão Das vigas relacionadas abaixo, assinale qual delas pode ser classificada como isostática: A c D E Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! 3/1226/08/25, 20:24 Gabarito Comentado Isostática Hipostática Hiperestática Hiperestática Hiperestática 4 Marcar para revisão A viga engastada com outra extremidade livre é muito utilizada em marquises. Esse tipo de viga apresenta 3 restrições. Quais são elas? A 3 Translações 3 Rotações c 2 Translações e 1 rotação D 1 Translação e 2 rotações 1 Translação. 1 rotação e 1 E deslocamento X Resposta incorreta Opa! A alternativa correta é a letra C. Confira o gabarito comentado! 4/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ Gabarito Comentado Letra c 5 Marcar para revisão Para uma viga com 6 metros de comprimento, conforme a figura, podemos substituir carregamento uniformemente distribuído de 3KN/m por uma carga equivalente de: 3 kN/m 6 m A 18kN, na extremidade da viga 18kN, no meio do vão c 3kN na extremidade da viga D 3kN no meio do vão E 15kN no meio do vão Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado 5/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ P = 3 6 = 18kN. Para uma carga uniformemente distribuída, colocar a carga equivalente no meio do vão 6 Marcar para revisão Assinale quais dos pórticos relacionados abaixo pode ser classificado como um pórtico composto, ou seja, aquele que é formado pela associação de pórticos simples: A c 6/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ D E 77777 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Letra 7 Marcar para revisão pórtico representado abaixo apresenta tipos de apoios diferentes e uma rótula. Determine seu grau de estaticidade: 77777 7/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ A 4 3 c 2 D 1 E X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado 8 Marcar para revisão pórtico a seguir apresenta dois apoios de 2° gênero e uma rótula. Ele pode ser classificado como: 8/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ A Bi apoiado Tri articulado c Tri articulado com tirante D Bi apoiado com articulação e tirante E Engastado e livre X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado 2 apoios de 2° gênero e uma rótula tri articulado 9 Marcar para revisão Quanto à estaticidade, os pórticos podem ser classificados como hipostáticos, isostáticos e hiperestáticos. Identifique qual destes pórticos pode ser classificado como isostático: https://estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ 9/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ A c D E i Questão não respondida Opa! A alternativa correta é a letra Confira o gabarito comentado! Gabarito Comentado G = Hipostático G = Hiperestático 10/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ 10 Marcar para revisão Para determinar grau de estaticidade precisamos considerar os tipos de apoio, quantidade de rótulas e tirantes na estrutura. pórtico abaixo é uma estrutura hiperestática. Para torná-la isostática, devo modificar a estrutura: A Inserindo um tirante Trocando um dos apoios por um apoio de terceiro gênero c Tirando um dos apoios D Colocando duas rótulas E Colocando uma rótula Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado 11/1226/08/25, 20:24 estacio.saladeavaliacoes.com.br/exercicio/68ae40414336d83bca3c26be/gabarito/ G = (2+2) -3 - -1 = 0 Isostático. 12/12
