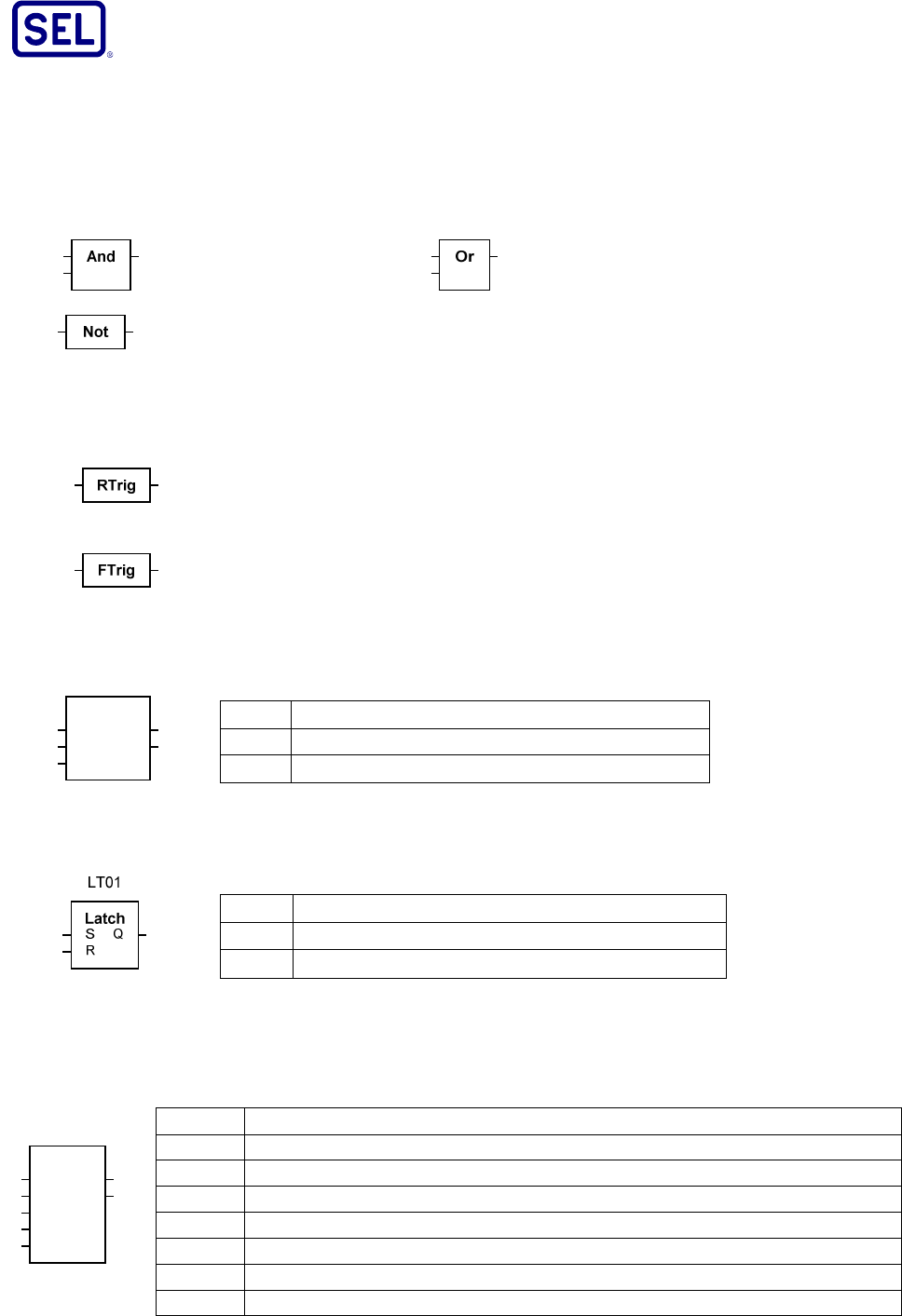

SCHWEITZER ENGINEERING LABORATORIES, COMERCIAL LTDA. Universidade SEL, Curso S1 – Software AcSELerator QuickSet Tutorial de Blocos Lógicos para Relés da Série 7xx • Lógica Booleana Porta E Porta OU Negação da Entrada • Edge Trigger (Detectores de borda) Detector de borda de subida Detector de borda de decida • Variável Lógica/Temporizador • Latch (Selo) • Counter (Contador) VarTmr SV01 PU DO T PU (SV0xPU) Tempo de pickup DO (SV0xDO) Tempo de dropout T (SV0xT) Saída temporizada S (SET0x) Set (Leva a saída para o valor lógico 1) R (RST0x) Reset (Leva a saída para o valor lógico 0) Q (LT0x) Saída SC0x Variável analógica com valor da contagem PV Valor máximo da contagem R Reset (Leva o contador para 0) LD Load (Leva o contador para o valor máximo) CU Incrementa a contagem quando pulsado CD Decrementa a contagem quando pulsado QU Assume valor lógico 1 quando a contagem atinge valor máximo QD Assume valor lógico 1 quando a contagem está em zero Cntr SC01 PV R LD CU CD QU QD SCHWEITZER ENGINEERING LABORATORIES, COMERCIAL LTDA. • Input/Output Pode representar uma variável qualquer do relé (Pushbutton, Entrada Digital, LED, variável matemática, etc.) ou um valor numérico. • Funções Matemáticas Multiplica por (-) Soma (+) Subtração (-) Multiplicação (*) Divisão (/) • Lógica Matemática Igual (=) Diferentes (≠) Menor ou igual (≤) Maior ou igual (≥) Menor () Obs: Os relés da família SEL-7xx permitem habilitação do número de blocos lógicos disponíveis para lógica. A tabela abaixo mostra o número destes blocos que podem ser habilitados. Variável Lógica/Temporizador N, 1-32 Contadores N, 1-32 Latch N, 1-32 Variáveis Matemáticas N, 1-32
