Serviço Público Federal
Ministério da Educação
Fundação Universidade Federal de Mato Grosso do Sul
Curso de Arquitetura e Urbanismo [Câmpus de Naviraí]


Estática das Estruturas
Prof. Gustavo Nunes, Dr. Eng. Civil
Aluno(a): 28/08/2025
Página 1 de 3


Lista de Exercícios 2

Instruções:
Todas as resoluções devem ser manuscritas;
Montar os sistemas de forças/reações, escrever a(s) equação(ões) e suas variáveis integralmente,
atribuir os respectivos valores à(s) equação(ões), e determinar o(s) resultado(s);
Se necessário, admita g = 10 m/s2;
Considerar, pelo menos, duas casas decimais;
As questões devem ser respondidas com clareza.

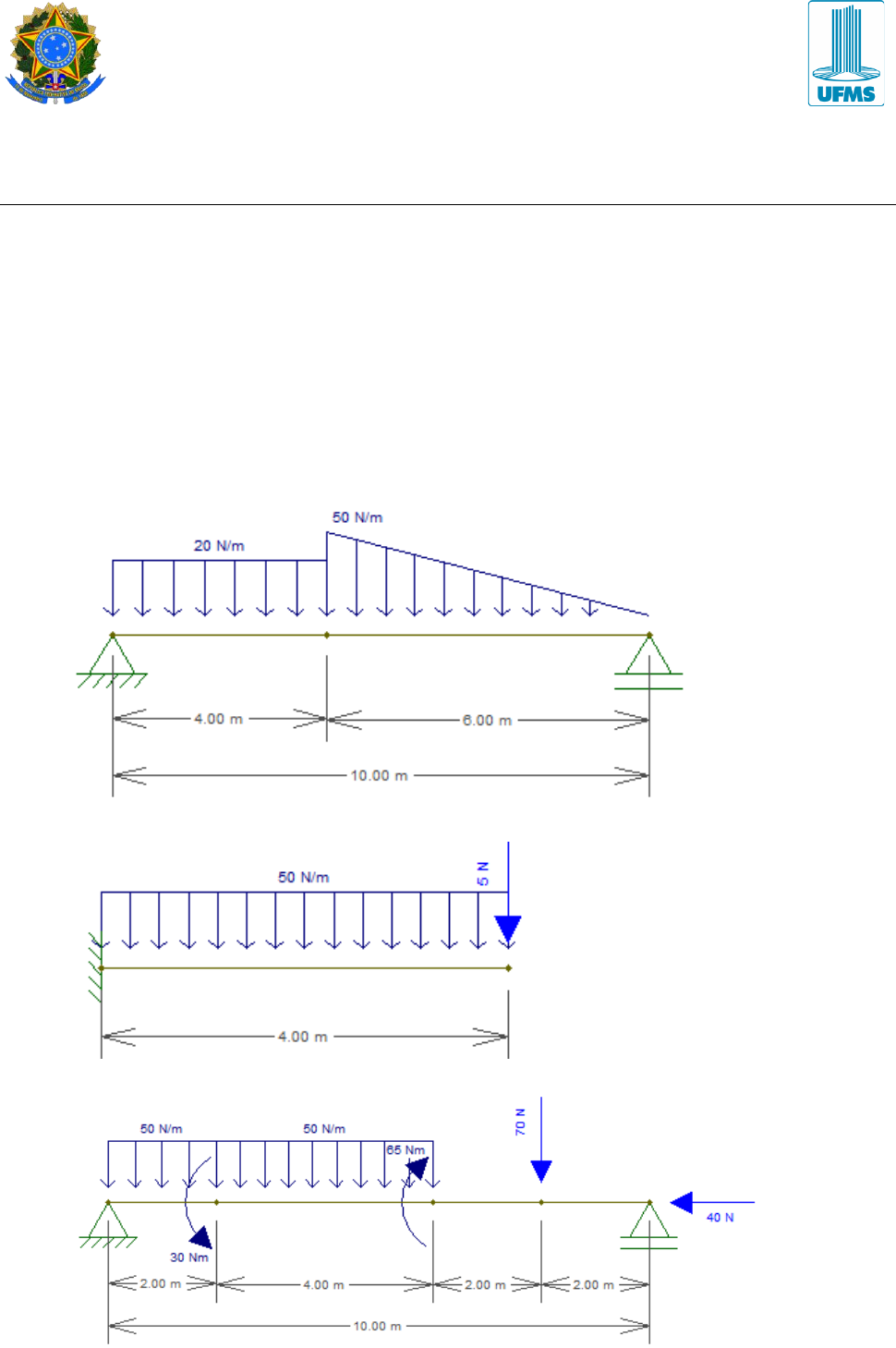

1) Determine as reações nos vínculos das vigas ilustradas a seguir. (3,0)
a) RHA = 0; RVA = 124 N; RVB = 106 N.

b) RHA = 0; RVA = 205 N; MA = 420 Nm.

c) RHA = 40 N; RVA = 220 N; RVB = 150 N.

Serviço Público Federal
Ministério da Educação
Fundação Universidade Federal de Mato Grosso do Sul
Curso de Arquitetura e Urbanismo [Câmpus de Naviraí]


Estática das Estruturas
Prof. Gustavo Nunes, Dr. Eng. Civil
Aluno(a): 28/08/2025
Página 2 de 3

2) Determine as reações nos vínculos e elabore os diagramas de esforço normal, esforço cortante e
momento fletor das vigas ilustradas a seguir. (4,0)

a) RHA = 0; RVA = 100 N; RVB = 100 N.

b) RHA = 0; RVA = 106 N = 114 N; RVB = 107 N.

c) RHB = 0; RVB = 1.490 KN; RVC = 1.490 KN.

d) RHA = 0; RVA = 270 N; MA = 540 Nm.

Serviço Público Federal
Ministério da Educação
Fundação Universidade Federal de Mato Grosso do Sul
Curso de Arquitetura e Urbanismo [Câmpus de Naviraí]


Estática das Estruturas
Prof. Gustavo Nunes, Dr. Eng. Civil
Aluno(a): 28/08/2025
Página 3 de 3

3) Determine as forças que atuam em todos os elementos das treliças ilustradas, indicando se os
elementos estão sob tração ou compressão. (3,0)

a)


b)
