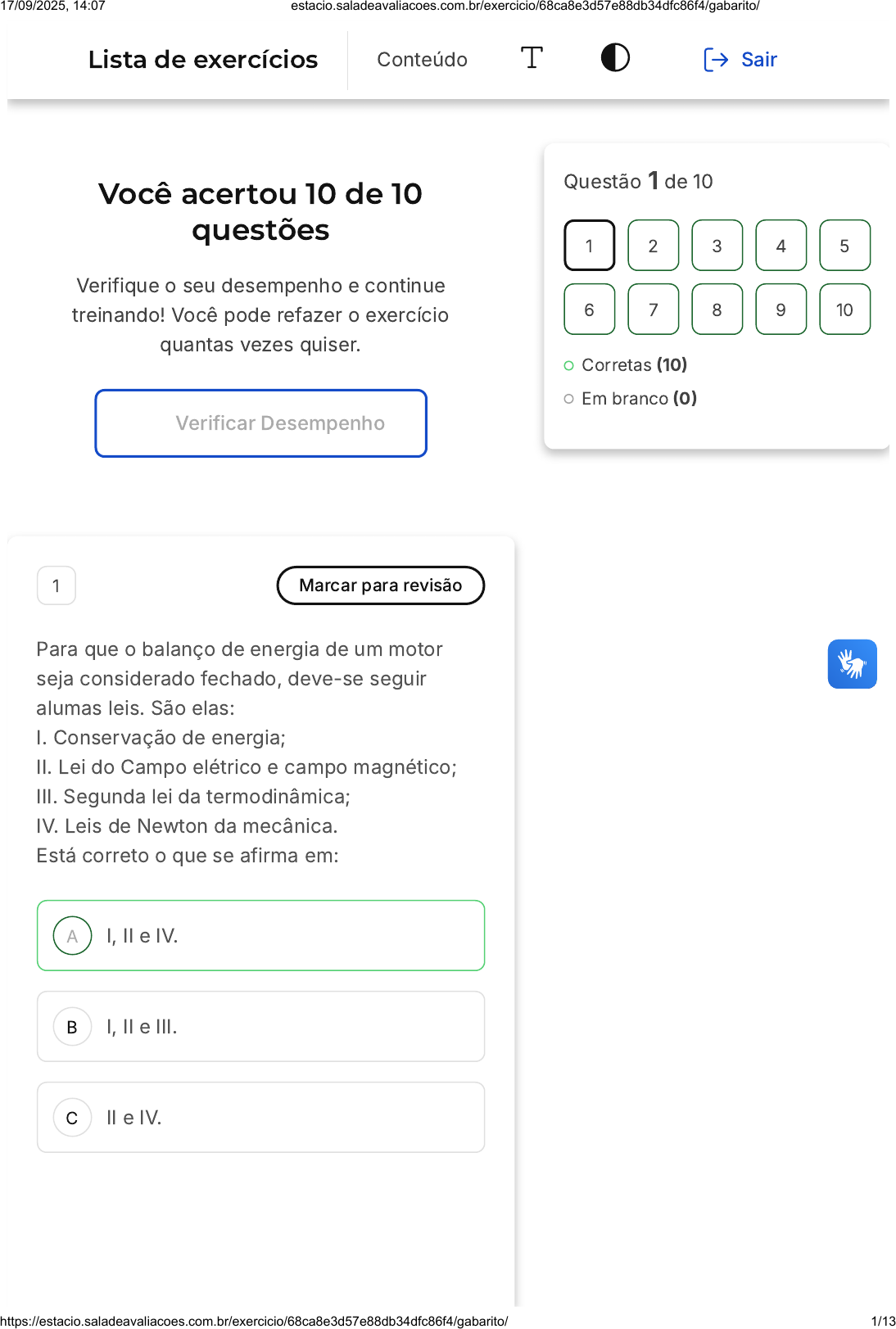

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Para que o balanço de energia de um motor
seja considerado fechado, deve-se seguir
alumas leis. São elas:
I. Conservação de energia;
II. Lei do Campo elétrico e campo magnético;
III. Segunda lei da termodinâmica;
IV. Leis de Newton da mecânica.
Está correto o que se afirma em:
I, II e IV.
I, II e III.
II e IV.
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Conteúdo Sair
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 1/13
D
E
A
B
I e III.
II, III e IV.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para que o balanço de energia seja
fechado, são seguidas as seguintes leis:
Princípios de conservação de energia;
Lei de campo elétrico e campo
magnético;
Lei dos circuitos elétricos; e
Leis de Newton da mecânica.
2 Marcar para revisão
Seja um condutor imerso em uma região do
espaço onde a densidade de campo magnético
é 45 Wb, que incide perpendicularmente sobre
o fio. Sabendo-se que a corrente que circula no
condutor é 10 A, a força induzida no condutor,
em N,  por unidade de:
350
400
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 2/13
C
D
E
450
500
550
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A força magnética em um condutor é dada
pela fórmula F = B*I*L, onde B é a
densidade do campo magnético, I é a
corrente e L é o comprimento do condutor.
Neste caso, o comprimento do condutor é
a unidade de medida, portanto L = 1.
Substituindo os valores na fórmula, temos
F = 45 Wb * 10 A * 1, que resulta em 450 N.
Portanto, a força induzida no condutor por
unidade de comprimento é 450 N.
3 Marcar para revisão
Considere uma máquina linear em repouso. A
barra está em uma região do espaço submetida
a uma densidade de campo igual a 10 mT.
Dados:
Massa da barra: 0,5 kg;
Comprimento da barra: 1,2 m;
Aceleração da gravidade local: 10 m/s ;
Tensão da fonte: 100 V; e
Resistência do circuito: 0,25 W.
2
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 3/13
A
B
C
D
E
O máximo coeficiente de atrito estático
permitido para que a barra fique na iminência
de movimento no instante em que a chave S é
fechada é:
0,78
0,84
0,90
0,96
1,00
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O coeficiente de atrito estático é uma
medida da força de atrito estático entre
duas superfícies. No contexto desta
questão, estamos procurando o valor
máximo desse coeficiente que permitiria
que a barra permanecesse em repouso,
mesmo quando a chave S é fechada. A
alternativa correta é 0,96, indicada na
opção D. Isso significa que, para que a
barra fique na iminência de movimento no
instante em que a chave S é fechada, o
coeficiente de atrito estático deve ser no
máximo 0,96.
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 4/13
A
B
C
D
E
4 Marcar para revisão
A respeito do princípio de funcionamento do
transformador, considere as seguintes
afirmativas:
I - O transformador opera pelo princípio da
tensão induzida em um condutor que se
movimenta em uma região do espaço sob a
ação de um campo magnético.
II - A tensão induzida no transformador é em
decorrência de um fluxo variável no tempo que
concatena as espiras do transformador.
III - A frequência do secundário do
transformador é inversamente proporcional ao
aumento de tensão em relação ao primário.
Estão corretas as afirmativas:
I, apenas.
II, apenas.
I e II, apenas.
II e III, apenas.
I, II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 5/13
A
B
C
A alternativa correta é a II, pois o princípio
de funcionamento do transformador se
baseia na tensão induzida, que ocorre
devido a um fluxo magnético variável no
tempo que concatena as espiras do
transformador. A afirmativa I está incorreta,
pois o transformador não opera com base
no movimento de um condutor em um
campo magnético. A afirmativa III também
está incorreta, pois a frequência do
secundário do transformador não é
inversamente proporcional ao aumento de
tensão em relação ao primário, mas sim
diretamente proporcional.
5 Marcar para revisão
Os motores e geradores podem ser de corrente
contínua ou alternada. Quando de corrente
alternada, podem ser classificados em:
I. Síncronos;
II. Lineares;
III. Assíncronos.
Está correto o que se econtra em:
I e III.
I e II.
II e III.
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 6/13
D
E
Apenas II.
I, II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os motores e geradores podem ser:
de corrente contínua (DC); e
de corrente alternada (AC).
Dentro do grupo de motores e geradores
de corrente alternada, estes podem ser
divididos em:
síncronos;
assíncronos.
6 Marcar para revisão
As máquinas elétricas empregam 4 tipos de
energia na conversão de energia. Esses tipos
de energia são:
I. Nuclear;
II. Elétrica;
III. Mecânica;
IV. Magnética.
Está correto o que se afirma em:
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 7/13
A
B
C
D
E
II, III e IV.
I, II e III.
I, III e IV.
III e IV.
II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os processos de conversão de energia das
máquinas elétricas empregam quatro
formas de energia:
elétrica;
mecânica;
magnética; e
calor.
7 Marcar para revisão
Uma das possíveis perdas em máquinas
elétricas é por corrente parasita. Esse tipo de
perda pode ser minimizada por meio de:
I. laminação do núcleo;
II. empregar material ferromagnético de elevada
resistividade;
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 8/13
A
B
C
D
E
III. aplicação de óxido entre as lâminas para
aumentar a resistência do material.
Está correto o que se encontra em:
I, II e III.
Apenas I.
II e III.
I e II.
I e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para minimizar a perda por corrente
parasita, pode-se realizar:
laminação do núcleo: o material
ferromagnético é feito em chapas finas,
isoladas entre si, formando um
¿sanduíche¿, aumentando a resistência
do trajeto pelo qual circula a corrente,
diminuindo as correntes parasitas e,
consequentemente, as perdas por
Foucault;
empregar material ferromagnético de
elevada resistividade; e
aplicação de óxido entre as lâminas
para aumentar a resistência do material.
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 9/13
A
B
C
D
E
8 Marcar para revisão
Máquinas elétricas sofrem perda de calor. Essa
perda pode se dar por:
I. resistências em paralelo (preferindo-se em
série para evitar perda de calor);
II. o calor proveniente do atrito e ventilação das
máquinas rotativas (motores e geradores);
III. energia dissipadas por meio de calor em
função das perdas por histerese ou correntes
parasitas nos materiais ferromagnéticos
empregados nas máquinas elétricas etc.
Está correto o que se afirma em:
II e III.
Apenas II.
I e III.
I e II.
I, II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As perdas por calor em uma máquina
elétrica são resultado dos seguintes
fatores:
correntes circulando por resistências;
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 10/13
A
B
C
D
E
o calor proveniente do atrito e
ventilação das máquinas rotativas
(motores e geradores);
energia dissipadas por meio de calor
em função das perdas por histerese ou
correntes parasitas nos materiais
ferromagnéticos empregados nas
máquinas elétricas etc
9 Marcar para revisão
O balanço de energia de um motor é o
agregado de diferentes transformações.
Assinale a alternativa que apresenta a
composição da energia elétrica do balanço de
energia de um motor.
Energia mecânica + Aumento de
energia no campo de acoplamento +
Calor.
Energia cinética + Aumento de energia
no campo de acoplamento + Calor.
Energia mecânica + Energia
eletromagnética + Calor.
Energia mecânica + Aumento de
energia no campo de acoplamento +
Energia eletromagnética.
Energia mecânica + Energia
eletromagnética + Energia cinética.
Resposta correta
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 11/13
A
B
C
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A energia elétrica que é aplicada aos
terminais do motor passa por uma série de
transformações. Parte dessa energia é
convertida em energia mecânica, que é a
responsável por realizar o trabalho útil
obtido no eixo do motor. Outra parte é
convertida em energia magnética, que fica
armazenada nos acoplamentos dos
circuitos. Por fim, uma parcela da energia é
transformada em calor. Portanto, a
alternativa correta é a A: Energia mecânica
+ Aumento de energia no campo de
acoplamento + Calor.
10 Marcar para revisão
Em um motor, a energia elétrica aplicada aos
terminais é transformada em energia mecânica.
O(a) responsável por essa transformação é:
Campo magnético.
Campo elétrico.
Resistência interna do motor.
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 12/13
D
E
Calor.
Potência do motor.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O campo magnético é a base de todo o
funcionamento das máquinas elétricas. Ele
é o responsável pela transformação da
energia elétrica em energia mecânica em
um motor. Isso ocorre porque o campo
magnético permite a transferência de
energia do terminal de entrada para o
terminal de saída do transformador,
convertendo assim a energia elétrica
aplicada aos terminais do motor em energia
mecânica. Portanto, a alternativa correta é
a letra A: Campo magnético.
17/09/2025, 14:07 estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68ca8e3d57e88db34dfc86f4/gabarito/ 13/13
