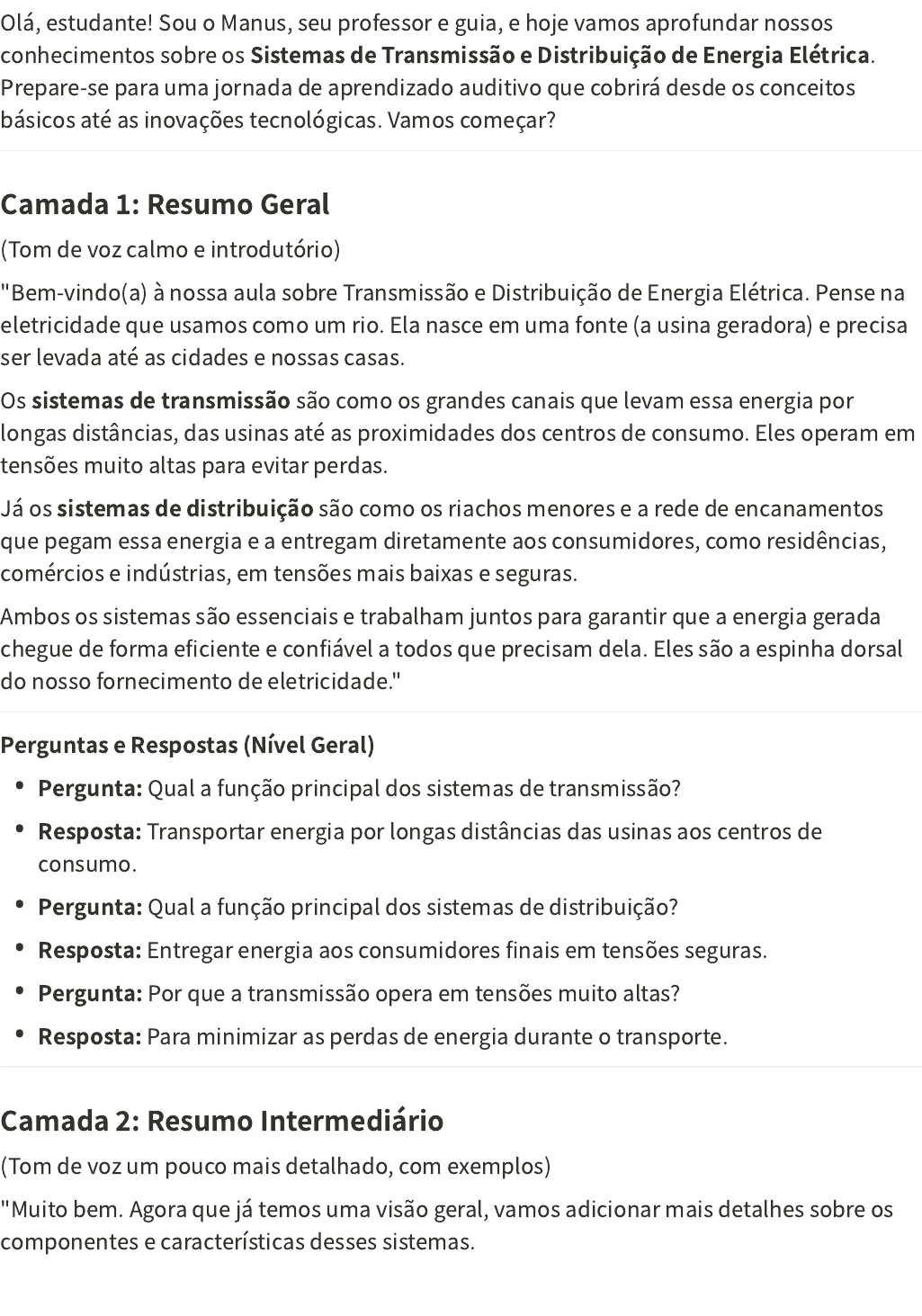

Olá, estudante! Sou o Manus, seu professor e guia, e hoje vamos aprofundar nossos
conhecimentos sobre os Sistemas de Transmissão e Distribuição de Energia Elétrica.
Prepare-se para uma jornada de aprendizado auditivo que cobrirá desde os conceitos
básicos até as inovações tecnológicas. Vamos começar?
Camada 1: Resumo Geral
(Tom de voz calmo e introdutório)
"Bem-vindo(a) à nossa aula sobre Transmissão e Distribuição de Energia Elétrica. Pense na
eletricidade que usamos como um rio. Ela nasce em uma fonte (a usina geradora) e precisa
ser levada até as cidades e nossas casas.
Os sistemas de transmissão são como os grandes canais que levam essa energia por
longas distâncias, das usinas até as proximidades dos centros de consumo. Eles operam em
tensões muito altas para evitar perdas.
Já os sistemas de distribuição são como os riachos menores e a rede de encanamentos
que pegam essa energia e a entregam diretamente aos consumidores, como residências,
comércios e indústrias, em tensões mais baixas e seguras.
Ambos os sistemas são essenciais e trabalham juntos para garantir que a energia gerada
chegue de forma eficiente e confiável a todos que precisam dela. Eles são a espinha dorsal
do nosso fornecimento de eletricidade."
Perguntas e Respostas (Nível Geral)
• Pergunta: Qual a função principal dos sistemas de transmissão?
• Resposta: Transportar energia por longas distâncias das usinas aos centros de
consumo.
• Pergunta: Qual a função principal dos sistemas de distribuição?
• Resposta: Entregar energia aos consumidores finais em tensões seguras.
• Pergunta: Por que a transmissão opera em tensões muito altas?
• Resposta: Para minimizar as perdas de energia durante o transporte.
Camada 2: Resumo Intermediário
(Tom de voz um pouco mais detalhado, com exemplos)
"Muito bem. Agora que já temos uma visão geral, vamos adicionar mais detalhes sobre os
componentes e características desses sistemas.
Nos sistemas de transmissão, os principais componentes são as linhas de transmissão e
as subestações. As linhas são compostas por condutores (geralmente de alumínio),
isoladores e torres, que sustentam os cabos a uma distância segura do solo. As subestações
são pontos estratégicos onde a tensão é elevada para a transmissão (nas usinas) ou
reduzida para a distribuição.
Os transformadores são equipamentos cruciais nas subestações, pois são eles que
aumentam ou diminuem a tensão da energia. Os disjuntores e chaves seccionadoras são
equipamentos de manobra que controlam o fluxo de energia e isolam partes do sistema em
caso de problemas, garantindo a segurança.
As linhas de transmissão possuem propriedades elétricas importantes: resistência (causa
perdas por calor), indutância (armazena energia em campo magnético) e capacitância
(armazena energia em campo elétrico). A combinação dessas propriedades forma a
impedância, que determina o comportamento da linha.
Nos sistemas de distribuição, a energia é recebida das subestações e entregue aos
consumidores. Existem a distribuição primária (das subestações aos transformadores de
distribuição) e a secundária (dos transformadores aos consumidores). Os
transformadores de distribuição reduzem a tensão para níveis residenciais e comerciais.
Os medidores de energia registram o consumo, e os equipamentos de proteção (como
disjuntores e fusíveis) garantem a segurança.
As redes de distribuição podem ter diferentes configurações: radial (mais simples, mas
menos confiável), em malha (mais confiável, mas complexa) e em anel (combina
características das duas). A escolha depende da demanda e da confiabilidade necessária."
Perguntas e Respostas (Nível Intermediário)
• Pergunta: Quais são os dois principais componentes de um sistema de transmissão?
• Resposta: Linhas de transmissão e subestações.
• Pergunta: Qual a função dos transformadores em um sistema elétrico?
• Resposta: Aumentar ou diminuir os níveis de tensão.
• Pergunta: Cite uma propriedade elétrica de uma linha de transmissão.
• Resposta: Resistência (ou indutância, ou capacitância, ou impedância).
• Pergunta: Qual a diferença entre distribuição primária e secundária?
• Resposta: Primária leva energia da subestação ao transformador de distribuição;
secundária leva do transformador ao consumidor final.
• Pergunta: Qual a configuração de rede de distribuição mais comum?
• Resposta: Radial.
Camada 3: Resumo Aprofundado
(Tom de voz mais técnico, mas ainda didático)
"Excelente! Chegamos à camada mais profunda do nosso estudo. Vamos refinar nossos
conceitos técnicos e entender os cálculos, otimizações e inovações.
O cálculo de parâmetros de linhas de transmissão é fundamental para a modelagem
precisa. As linhas são classificadas em curtas (até 80 km, considera R e L), médias (80 a 250
km, considera R, L e C, usando modelos T ou π) e longas (acima de 250 km, considera
propagação de ondas e requer modelos distribuídos e equações diferenciais). A análise de
estabilidade (de frequência, tensão, transiente e pequenos sinais) é crucial para garantir
que o sistema retorne ao equilíbrio após perturbações.
Para melhorar a capacidade e eficiência, são usadas técnicas como a compensação série
(reduz impedância) e paralela (melhora fator de potência), utilizando reatores e
capacitores. As perdas de transmissão incluem as por efeito Joule (aquecimento dos
condutores) e por efeito corona (ionização do ar em alta tensão). Os transientes elétricos
(surtos de chaveamento, falhas) são fenômenos temporários que exigem gerenciamento
para evitar danos.
No planejamento e projeto de redes de distribuição, a otimização é chave. Isso inclui a
otimização do número e localização de subestações e transformadores, o traçado das
linhas e a capacidade dos equipamentos, muitas vezes utilizando algoritmos avançados. O
posicionamento estratégico de componentes visa maximizar a eficiência e confiabilidade.
As práticas de manutenção (preventiva, preditiva, corretiva, baseada em condição e em
confiabilidade) são otimizadas para garantir a longevidade do sistema. As redes
inteligentes (Smart Grids) representam uma grande inovação, utilizando digitalização e
comunicação para monitorar e otimizar a rede em tempo real, permitindo a integração de
energias renováveis e uma gestão mais eficiente. O armazenamento de energia (baterias,
usinas de bombeamento) complementa as Smart Grids, equilibrando oferta e demanda e
aumentando a estabilidade."
Perguntas e Respostas (Nível Aprofundado)
• Pergunta: Qual a principal diferença na modelagem de linhas de transmissão curtas,
médias e longas?
• Resposta: Linhas curtas consideram R e L; médias adicionam C (modelos T/π); longas
consideram propagação de ondas e modelos distribuídos.
• Pergunta: O que são perdas por efeito corona?
• Resposta: Perdas de energia em linhas de alta tensão devido à ionização do ar ao redor
dos condutores, causando zumbido e descarga luminosa.
• Pergunta: Qual o objetivo da otimização no planejamento de redes de distribuição?
• Resposta: Maximizar a eficiência e a confiabilidade da rede, otimizando localização de
equipamentos, traçado de linhas e capacidades.
• Pergunta: Como as Smart Grids contribuem para os sistemas de distribuição?
• Resposta: Digitalizam a rede para monitoramento e otimização em tempo real,
permitindo integração de renováveis e gestão eficiente.
Espero que este resumo progressivo sobre Sistemas de Transmissão e Distribuição de
Energia Elétrica tenha sido esclarecedor e útil para seus estudos. Continue explorando e
aprofundando seu conhecimento neste campo vital da Engenharia Elétrica!
