BASES DO
ELETROCARDIOGRAMA
Prof. Me. Paulo H. C. Soares
1
Eletricidade e débito cardíaco
O bombeamento do coração em repouso é de
aproximadamente 5 litros/min. e pode chegar até 25 a 35
litros/min. durante o exercício intenso no atleta e pode
diminuir, após uma hemorragia em até 1,5 litros/min. sem
causar morte imediata, porém, se perdurar por mais de 1
ou 2 horas o indivíduo pode ir à morte.
Cérebro – 14% de sangue = 700ml/min
Rins – 22% de sangue – 1.100ml/min
Fígado – 27% de sangue – 1.350ml/min
Músculos – 15% de sangue – 750ml/min 2
PONTOS RELEVANTES DO ELETROCARDIOGRAMA
Frequência cardíaca;
Nó Sinoatrial (SA) – Eletricidade;
Despolarização;
Repolarização;
Ondas P, Complexos QRS, ondas T.
3
Frequência Cardíaca (FC)
Habitualmente usam-se os pulsos: radial,
braquial, ou carotídeo para verificação.
A região da artéria deve ser tocada
suavemente, porém com firmeza.
A área deve ser tocada com o dedo
indicador e médio, devendo-se evitar o
polegar (artéria digital)
4
Frequência Cardíaca (FC)
Verificar se o pulso está regular ou
irregular.
Verificar por 15 segundos x 4 (pulso
regular) e por 60 segundos (pulso
irregular).
As alterações gráficas da FC (arritmias)
podem ser obtidas com o
eletrocardiograma (ECG).
5
Frequência Cardíaca
Normal (adulto): 60 a 100 bpm
Taquicardia: > 100 bpm
Bradicardia:da repolarização
ventricular;
• Intervalo “QT” – complexo QRS +
segmento ST + onda T – tempo inicio da
despolarização ventricular até o final da
repolarização ventricular;
• Intervalo “QRS” – duração apenas do
complexo QRS – tempo de despolarização
ventricular.
34

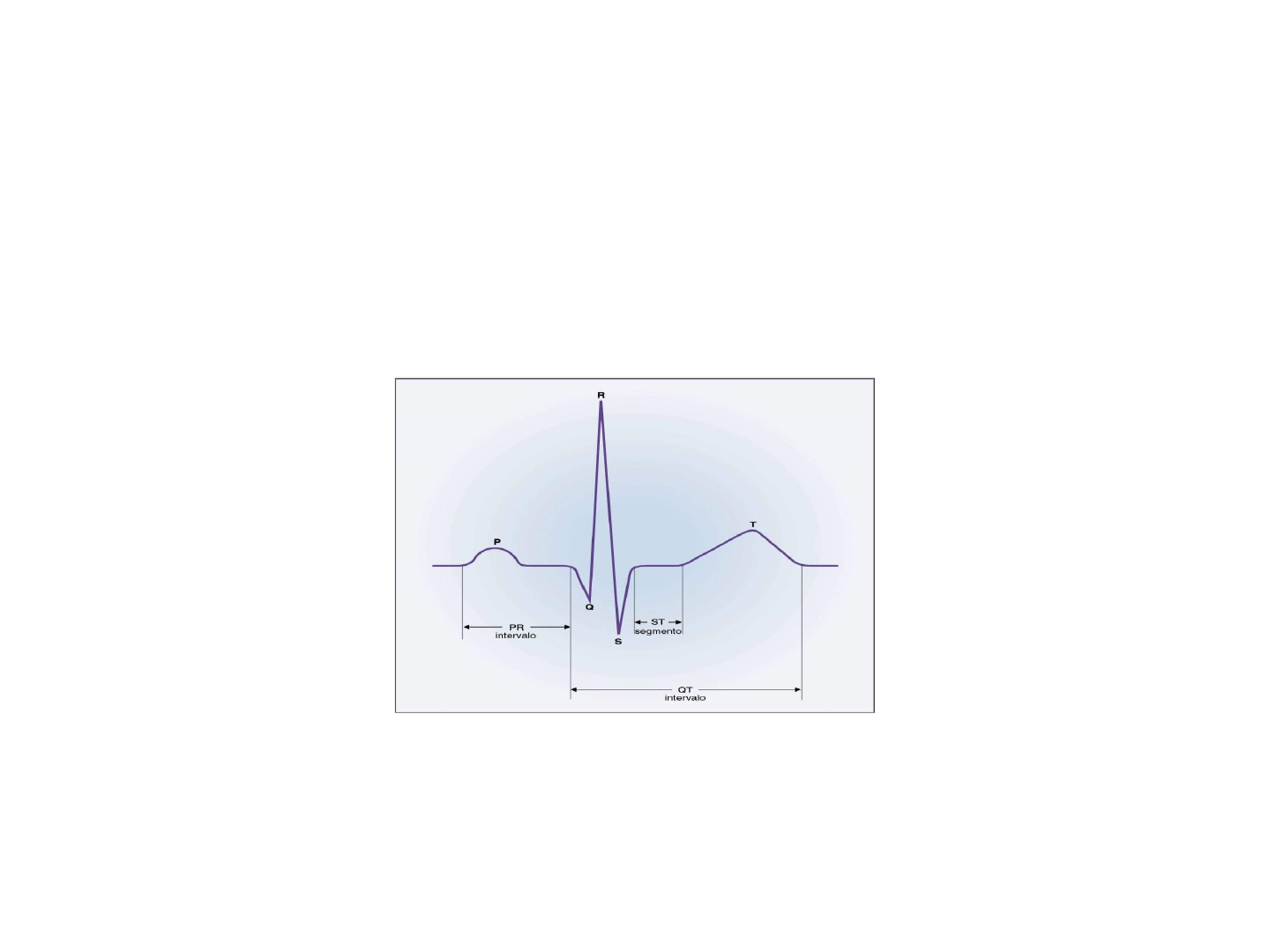

Eletrocardiograma = atividade elétrica do coração
• Soma dos potenciais elétricos gerados em todas as células do
coração;
• Refletem as despolarizações e repolarizações dos átrios e ventrículos;
• Dois componentes principais: ondas e os segmentos;
• Ondas = deflexões para cima ou para baixo da linha de base;
• Segmentos = são partes da linha de base entre duas ondas;
• 3 principais ondas:
• Onda P = despolarização dos átrios;
• Complexo QRS = despolarização ventricular;
• Onda T= repolarização dos ventrículos.
35
Propriedades Funcionais do Coração:
1- CRONOTROPISMO (AUTOMATISMO) - O coração é
um órgão auto-excitável pois não precisa de qualquer
estímulo externo (nervoso ou outro) para se contrair.
2- BATMOTROPISMO (EXCITABILIDADE) - É a
capacidade que o músculo cardíaco tem de responder a
determinados estímulos, gerando estímulo elétrico e fazendo
com que as miofibrilas do músculo cardíaco se contraiam de
acordo com o estímulo.
3- DROMOTROPISMO (CONDUTIBILIDADE) - As células
miocárdicas possuem característica funcional de
condutibilidade, isto é, são capazes de transmitir um estímulo
gerado em uma parte do coração para o resto do miocárdio.
Sistema Cardiovascular
36
Propriedades Funcionais do Coração:
4- INOTROPISMO (CONTRATILIDADE) - A
contratilidade é uma resposta da fibra cardíaca a um
estímulo, ou seja, contração muscular;
5 - LUSITROPISMO (DISTENSIBILIDADE) –
Capacidade de relaxamento do coração sob certos
estímulos.
Sistema Cardiovascular
37
38
