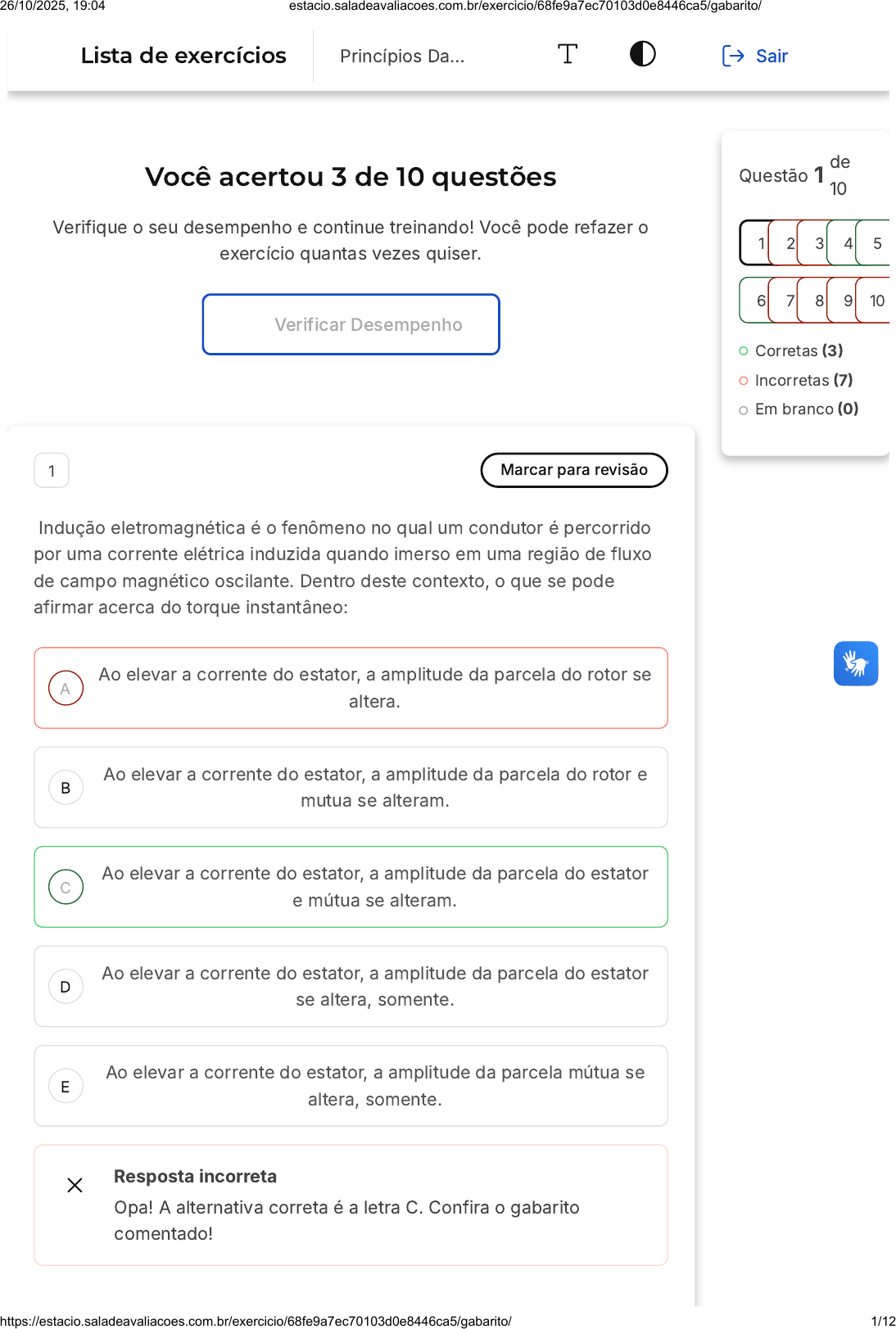

Você acertou 3 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o
exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
 Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Dentro deste contexto, o que se pode
afirmar acerca do torque instantâneo:
Ao elevar a corrente do estator, a amplitude da parcela do rotor se
altera.
Ao elevar a corrente do estator, a amplitude da parcela do rotor e
mutua se alteram.
Ao elevar a corrente do estator, a amplitude da parcela do estator
e mútua se alteram.
Ao elevar a corrente do estator, a amplitude da parcela do estator
se altera, somente.
Ao elevar a corrente do estator, a amplitude da parcela mútua se
altera, somente.
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito
comentado!
Questão 1
de
10
Corretas (3)
Incorretas (7)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Princípios Da… Sair
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 1/12
A
B
C
D
E
Gabarito Comentado
Avaliando a equação:
Ao elevar a corrente do estator, a amplitude da parcela do estator e
mútua se alteram.
2 Marcar para revisão
A indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Dentro deste contexto, assinale a
alternativa correta.
Não é comum encontrar sistemas com múltipla excitação.
A energia armazenada no campo é conservativa.
Em todos os dispositivos de conversão eletromecânica,
observamos um movimento linear da parte mecânica.
A indutância não tem relação com as medidas do circuito, dessa
forma. O deslocamento da peça móvel nunca, ou quase nunca,
influencia no modelo.
A força ou torque só pode ser calculada por meio da energia.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito
comentado!
Gabarito Comentado
A alternativa correta é a B, que afirma que a energia armazenada no
campo é conservativa. Isso significa que a energia, que pode ser
calculada por meio de valores como fluxo, corrente e deslocamento, é
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 2/12
A
B
C
D
E
independente do caminho percorrido por essas variáveis. Em outras
palavras, a quantidade total de energia permanece constante, mesmo
que possa mudar de uma forma para outra, o que é a definição de um
sistema conservativo. Portanto, a energia armazenada no campo
magnético é, de fato, conservativa.
3 Marcar para revisão
Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Dentro deste contexto, considere uma
máquina rotativa de dupla alimentação, sendo uma no rotor (1) e uma no
estator (1). São dadas as seguintes indutâncias (mH):
A corrente que circula pelas bobinas é a mesma dada por:
Assinale a alternativa que descreve o torque em função da posição.
L21 = L12 = 2sen(2θ)
L(22 =)2
L(11 =)1
i = sen(2θ)
Tcamp = (sen(2θ)2)cos(θ)
Tcamp = 4(sen(θ)2)cos(2θ)
Tcamp = 4(sen(2θ)2)cos(2θ)
Tcamp = (sen(2θ)2)cos(2θ)
Tcamp = 4(sen(θ)2)cos(θ)
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito
comentado!
Gabarito Comentado
Pode-se derivar a equação da coenergia aplicando-se:
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 3/12
A
B
C
D
E
4 Marcar para revisão
Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Neste contexto, considere um circuito cuja
a indutância depende da posição da parte móvel, descrita como segue:
x(cm) 0 0,1 0,2 0,4 0,8 1 1,4 1,6 2
L[mH] 1,10 1,12 1,3 1,5 1,7 1,8 2,2 2,5 2,8
Para um fluxo de 0,002Wb e um deslocamento é de 1,2 cm, qual a energia
armazenada no campo desse sistema?
Wcamp (λ,x) = 10μJ
Wcamp (λ,x) = 1μJ
Wcamp (λ,x) = 10 J
Wcamp (λ,x) = 5 J
Wcamp (λ,x) = 15 J
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 4/12
A
B
5 Marcar para revisão
(CESPE - Telebras - Engenheiro Eletricista - 2013 - Adaptado) Indução
eletromagnética é o fenômeno no qual um condutor é percorrido por uma
corrente elétrica induzida quando imerso em uma região de fluxo de campo
magnético oscilante. Considere a figura a seguir:
Fonte: CESPE - Telebras - Engenheiro Eletricista - 2013.
A figura acima representa o esquema de um circuito magnético alimentado
por uma bobina com corrente constante i. O núcleo ferromagnético é
constituindo por um material com permeabilidade magnética relativa igual a
10.000. A seção reta ao longo do entreferro e do material ferromagnético é
considerada constante, e no entreferro não há espraiamento do fluxo
magnético. Considerando µ0 = 4π×10-7 H/m, o caminho médio (lm) igual a
5 cm e a medida do entreferro 5 mm, qual a relutância do material
ferromagnético?
Rc = 5x10−3m
μ0A
Rc = 15x10−3m
μ0A
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 5/12
C
D
E
Rc = 1x10−3m
μ0A
Rc = 10x10−3m
μ0A
Rc = 50x10−3m
μ0A
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
6 Marcar para revisão
Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Neste contexto, considere o circuito
seguinte:
A força é tal que na condição inicial, força nula, há dois gaps, um acima e
um abaixo da peça móvel. Considere que x é o deslocamento da peça
móvel e que esta possui uma altura h.
área do gap é dada por: f(x), depende do movimento da peça
N: 100 espiras
Corrente= 0,5 A
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 6/12
A
B
C
D
E
Calcule a energia armazenada.
W ′
camp (i,x) = 5
μ0f(x)
l
W ′
camp (i,x) = 65
μ0f(x)
l
W ′
camp (i,x) = 25
μ0f(x)
l
W ′
camp (i,x) =
μ0f(x)
l
W ′
camp (i,x) = 625
μ0f(x)
l
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
7 Marcar para revisão
Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Dentro deste contexto, considere dois
enrolamentos com os seguintes dados:
L21 = L12 = cos(θ)
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 7/12
A
B
C
D
E
A corrente que circula pelas bobinas é a mesma dada por:
Encontre o torque médio.
L(22 =)2
L(11 =)1
i = I
Tmedio = 4(sen(2θ))2cos(2θ)
Tmedio = − I 2(sen (θ))1
2
Tmedio = 4(sen(2))2cos(2θ)
Tmedio = − I 2(sen (2θ))1
2
Tmedio = −I 2(sen (θ))
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito
comentado!
Gabarito Comentado8 Marcar para revisão
(CESPE - Petrobras - Engenharia de equipamentos - 2004 - Adaptado)
Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante.
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 8/12
A
B
C
D
E
Fonte: Fitzgeral, A. E. Kingsley Jr., C. e Kusko, A. Máquinas elétricas
McGraw-hill: São Paulo, 1975, p. 82, adaptado.
Com relação ao dispositivo de conversão de energia mostrado
esquematicamente assinale a alternativa correta na figura acima, julgue o
item seguinte.
O esquema mostrado refere-se ao funcionamento de geradores
elétricos. O esquema é inadequado para motores elétricos.
As três setas verticais, I, II e III, representam as perdas de energia
do sistema: elétricas, no campo de acoplamento e mecânicas,
respectivamente.
Se não houver movimento mecânico, a variação da energia no
sistema elétrico é igual à variação da energia no campo de
acoplamento.
Havendo movimento mecânico a força é nula.
Supondo que o acoplamento desse dispositivo seja de origem
magnética, é correto inferir que a energia e a co-energia
armazenadas no campo magnético de acoplamento são iguais.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito
comentado!
Gabarito Comentado
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 9/12
A
B
C
D
E
Avaliando o fluxo de cargas apresentado no conteúdo, há três pontos
de perdas principais que devemos nos atentar durante o processo,
sendo eles indicados pelas setas I, II e III:
Em I: as perdas decorrentes dos componentes elétricos;
Em II: perdas devido à interação entre os sistemas, acoplamento;
Em III: perdas devido às peças mecânicas envolvidas no processo.
9 Marcar para revisão
Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Dentro deste contexto, considere uma
máquina rotativa de dupla alimentação, sendo uma no rotor (1) e uma no
estator (1). São dadas as seguintes indutâncias (mH):
A corrente que circula pelas bobinas é a mesma dada por:
Assinale a alternativa que representa a coenergia.
L21 = L12 = 2sen(2θ)
L(22 =)2
L(11 =)1
i = sen(2θ)
W ′i2,i2,0
camp = (sen(2))2 + (sen(2θ))2 + 2sen(2θ)(sen(2θ))21
2
W ′i2,i2,θ
camp = (sen(2θ))2 + (sen(2θ))3 + 2sen(2θ)(sen(2θ))21
2
W ′i1,i2,θ
camp = (sen(2θ))2 + (sen(2θ))2 + 2sen(2θ)(sen(2θ))31
2
W ′i1,i2,θ
camp = (sen(2θ))2 + (sen(2θ))2 + 2sen(2θ)(sen(2θ))1
2
W ′i1,i2,θ
camp = (sen(2θ))2 + (sen(2θ))2 + 2sen(2θ)(sen(2θ))21
2
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 10/12
A
B
C
D
E
10 Marcar para revisão
Indução eletromagnética é o fenômeno no qual um condutor é percorrido
por uma corrente elétrica induzida quando imerso em uma região de fluxo
de campo magnético oscilante. Dentro deste contexto, considere dois
enrolamentos com os seguintes dados:
A corrente que circula pelas bobinas é a mesma dada por:
Em qual posição ocorre o torque médio de maior valor?
L21 = L12 = cos(θ)
L(22 =)2
L(11 =)1
i = I
30°
-30°
270°
90°
180°
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito
comentado!
Gabarito Comentado
Avaliando a equação
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 11/12
O torque médio é negativo.
O seno máximo ocorre na posição em que o ângulo é 90. Contudo
o torque é negativo, logo em 270/-90° tem-se um valor máximo
negativo, fazendo com que o torque médio alcance o máximo
positivo.
26/10/2025, 19:04 estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9a7ec70103d0e8446ca5/gabarito/ 12/12
