Anotações (ANNOTATION)

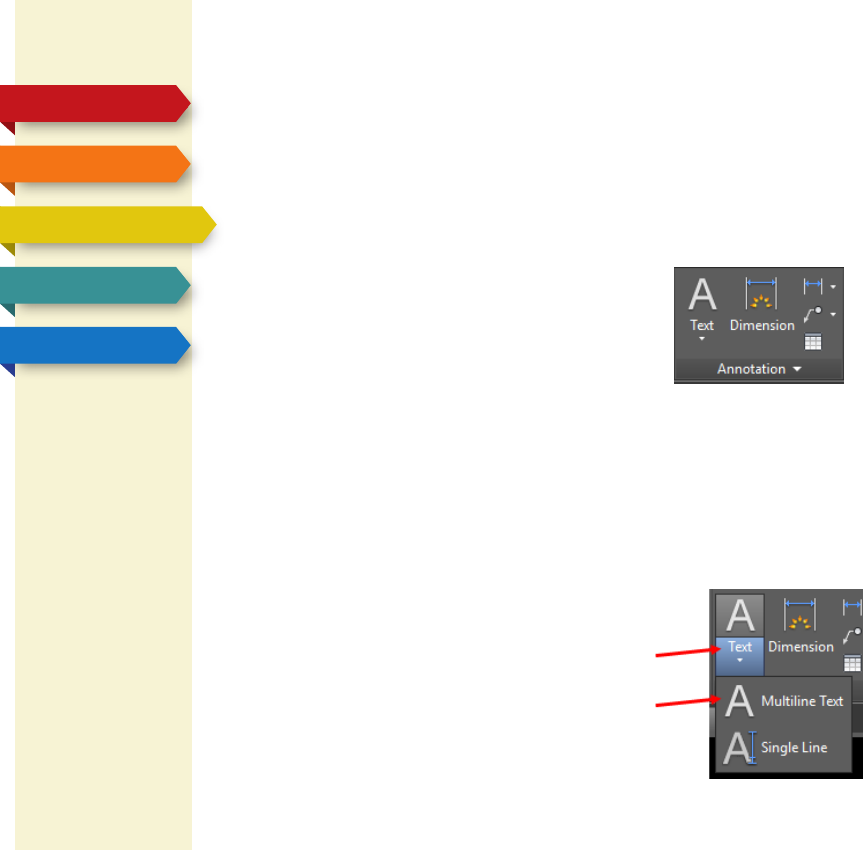

Esta guia nos permite fazer todo o tipo de anotações no desenho com textos, cotas e
tabelas.

Texto (TEXT)
Multiline Text
Gera caixas de texto que nos permite formatar o conteúdo em parágrafo ou lista
ordenada e podem ser formatadas como em editores de texto conhecidos.
Apresentação
Situação Prática
Resolução da
Situação Prática
Referências
Bibliográficas
Anotações (ANNOTATION)
2/8
Acessamos pelo menu TEXT no painel ANNOTATION ou pelo atalho “T”.
A mensagem Specify first corner aparecerá então clicamos em um ponto na tela que
será o primeiro canto da caixa de texto. Após a mensagem Specify opposite corner,
lique no segndo ponto para formar a caixa de texto.
Digite o texto e clique fora. Para editar o texto e a formatação, dê duplo clique no texto.
Single Line Text
Aplicamos quando precisamos de um texto simples com uma única linha. A fonte
inserida fica de acordo com estilo de texto predefinido.
Acessamos pelo menu TEXT no painel ANNOTATION ou pelo atalho “DT”.
Apresentação
Situação Prática
Anotações (ANNOTATION)
Resolução da
Situação Prática
Referências
Bibliográficas
3/8
Clicamos em um ponto na tela definindo o local do início do texto, informamos a
altura, o ângulo de rotação.
Digitamos o texto.
Com duplo clique podemos editar o texto, porém não a sua formatação.
Cotas (DIMENSION)
Para dimensionamento básico, encontramos as ferramentas no painel ANNOTATION.
Esta ferramenta nos auxilia no tipo de cota que será inserida. Devemos estar com a
ferramenta auxiliar OSNAP acionada para que a cota tenha precisão.
Porém nem sempre esta ferramenta coloca a cota que desejamos, para isso usamos o
menu para selecionarmos o tipo de cota desejada.
Apresentação
Situação Prática
Anotações (ANNOTATION)
Resolução da
Situação Prática
Referências
Bibliográficas
4/8
1 LINEAR – distância entre dois pontos na vertical ou horizontal.
2 ALIGNED - distância entre dois pontos inclinados.
3 ANGULAR – medidas de ângulo.
4 ARC LENGTH – comprimento de um arco ou perímetro.
5 RADIUS – Raio de arcos ou circunferências.
6 DIAMETER – diâmetro de círculos e arcos de circunferência.
7 ORDINATE – distâncias verticais e horizontais em relação a um ponto.
8 JOGGED – para determinar raios de arcos de grandes proporções.
Assista agora a vídeo aula 7.1 sobre Anotações (ANNOTATION).
Apresentação
Situação Prática
Anotações (ANNOTATION)
Resolução da
Situação Prática
Referências
Bibliográficas
5/8
Tabelas (TABLE)
São objetos para organização de dados em linhas e colunas, pode reduzir cotas no
desenho deixando-o mais “limpo”, relacionar elementos ou etapas a serem seguidas.
Acessamos pelo botão no painel ANNOTATION ou pelo atalho “TB”.
Após selecionarmos o comando, a caixa de diálogo INSERT TABLE é apresentada:
Apresentação
Situação Prática
Anotações (ANNOTATION)
Resolução da
Situação Prática
Referências
Bibliográficas
6/8
Apresentação
Situação Prática
Anotações (ANNOTATION)
Resolução da
Situação Prática
Referências
Bibliográficas
Onde:
TABLE STYLE – opções de inserção de tabelas:
» Start from empty table – nova tabela vazia no desenho;
» From a data link – usa dados de uma planilha externa para criar a tabela;
» From object data in the drawing (Data Extraction) – abre o assistente para extração
de dados (Data Extraction).
INSERTION BEHAVIOR – opções de tamanho e localização da tabela:
» Specify insertion point – ponto na tela que a tabela será criada;
» Specify window – por meio do arraste do mouse, será definido as dimensões.
COLUMNS & SETTINGS – quantidade e tamanho de colunas e linhas:
» Columns – número de colunas;
» Columns width – largura das colunas;
» Data rows – número de linhas;
» Row heigth – altura das linhas.
SET CELL STYLES – configura estilos de células:
» First row cell style – estilo de célula da primeira linha;
» Second row cell style – estilo de célula da segunda linha;
» All other row cell styles – estilo de célula para as demais linhas.
Após realizar os ajustes e clicar em Ok, sua tabela será gerada e posicionada através do
cursor.
7/8
Apresentação
Situação Prática
Anotações (ANNOTATION)
Resolução da
Situação Prática
Referências
Bibliográficas

Escolhendo a posição, a tabela estará pronta para ser preenchida.
Com um clique dentro de uma célula, a RIBBON para tabelas será exibida:

E será possível ajustar sua tabela como em um software de planilhas.
8/8
Apresentação
Situação Prática
Anotações (ANNOTATION)
Resolução da
Situação Prática
Referências
Bibliográficas
Com dois cliques dentro de uma célula, a RIBBON para texto será exibida:

E será possível escrever e ajustar o texto como em um software de edição de texto.

Assista agora a vídeo aula 7.2 sobre Anotações (ANNOTATION - TABELAS).
