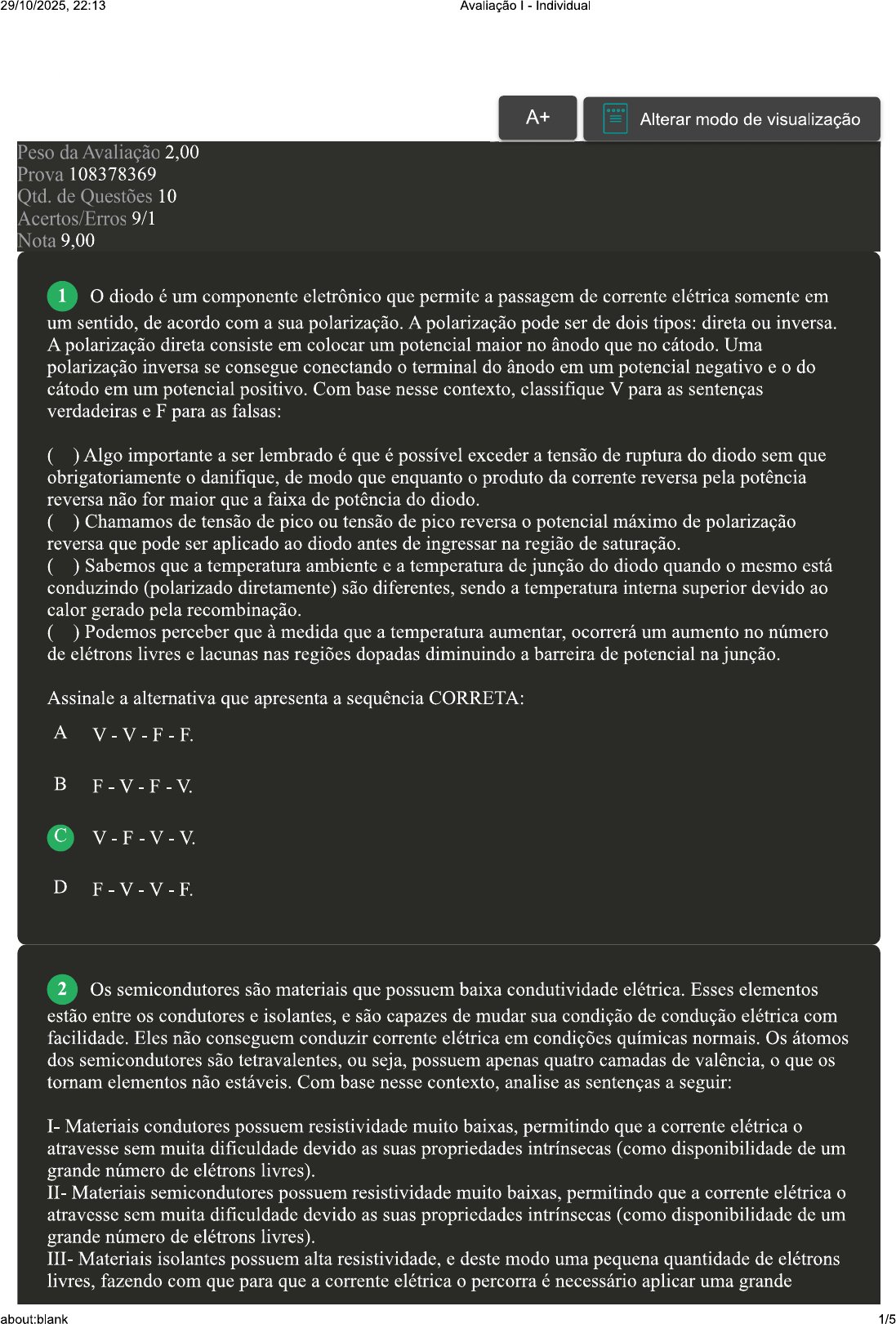

29/10/2025, 22:13 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 108378369 Qtd. de Questões 10 Acertos/Erros 9/1 Nota 9,00 1 diodo é um componente eletrônico que permite a passagem de corrente elétrica somente em um sentido, de acordo com a sua polarização. A polarização pode ser de dois tipos: direta ou inversa. A polarização direta consiste em colocar um potencial maior no ânodo que no cátodo. Uma polarização inversa se consegue conectando o terminal do ânodo em um potencial negativo e o do cátodo em um potencial positivo. Com base nesse contexto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Algo importante a ser lembrado é que é possível exceder a tensão de ruptura do diodo sem que obrigatoriamente o danifique, de modo que enquanto o produto da corrente reversa pela potência reversa não for maior que a faixa de potência do diodo. ( ) Chamamos de tensão de pico ou tensão de pico reversa o potencial máximo de polarização reversa que pode ser aplicado ao diodo antes de ingressar na região de saturação. ( ) Sabemos que a temperatura ambiente e a temperatura de junção do diodo quando o mesmo está conduzindo (polarizado diretamente) são diferentes, sendo a temperatura interna superior devido ao calor gerado pela recombinação. ( ) Podemos perceber que à medida que a temperatura aumentar, ocorrerá um aumento no número de elétrons livres e lacunas nas regiões dopadas diminuindo a barreira de potencial na junção. Assinale a alternativa que apresenta a sequência CORRETA: A V-V-F-F. B F-V-F-V. V-F-V-V. D F-V-V-F. 2 Os semicondutores são materiais que possuem baixa condutividade elétrica. Esses elementos estão entre os condutores e isolantes, e são capazes de mudar sua condição de condução elétrica com facilidade. Eles não conseguem conduzir corrente elétrica em condições químicas normais. Os átomos dos semicondutores são tetravalentes, ou seja, possuem apenas quatro camadas de valência, o que os tornam elementos não estáveis. Com base nesse contexto, analise as sentenças a seguir: I- Materiais condutores possuem resistividade muito baixas, permitindo que a corrente elétrica o atravesse sem muita dificuldade devido as suas propriedades intrínsecas (como disponibilidade de um grande número de elétrons livres). II- Materiais semicondutores possuem resistividade muito baixas, permitindo que a corrente elétrica o atravesse sem muita dificuldade devido as suas propriedades intrínsecas (como disponibilidade de um grande número de elétrons livres). III- Materiais isolantes possuem alta resistividade, e deste modo uma pequena quantidade de elétrons livres, fazendo com que para que a corrente elétrica o percorra é necessário aplicar uma grande about:blank 1/529/10/2025, 22:13 Avaliação I - Individual diferença de potencial. Assinale a alternativa CORRETA: A As sentenças II e III estão corretas. B As sentenças I e III estão corretas. Somente a sentença III está correta. D As sentenças I e II estão corretas. 3 diodo semicondutor, pois é o mais popular. Por possuir um núcleo de cerâmica, ele acaba dissipando energia ao trabalhar, e esse consumo varia em conformidade com o material, silício ou germânio. Dessa forma, o silício costuma "perder" 0,7V da corrente e o germânio, em torno de 0,3V. Logo, a corrente precisa ser um pouco superior para alimentar o item final. Além da aplicação como um retificador de tensão, que estabiliza e torna mais segura a condução de energia no aparelho, outra aplicação muito comum do diodo é nas lâmpadas de LED, que podemos observar em toda parte. Isso se dá por uma reação química entre as polaridades. Com base nesse contexto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A região de ruptura está relacionada ao valor máximo de tensão que podemos aplicar quando se está inversamente polarizado sem que o danifique. ( ) Para uma gama grande de diodos o valor da tensão de ruptura é de 50 V, mas este valor pode ser diferente e consta no seu datasheet. ( ) Podemos perceber que a medida que aumentamos a tensão de polarização reversa sobro o diodo a corrente de polarização reversa se mantém praticamente constante até atingir a tensão de ruptura, quando ocorre um efeito avalanche que força os portadores minoritários a se moverem mais rapidamente. Um processo de saturação fará com que os elétrons de valência dos átomos absorvam uma quantidade de energia suficiente para que deixem o átomo de origem. Assinale a alternativa que apresenta a sequência CORRETA: A F-V-V-F. B F-V-F-V. V-V-V-F. D V-F-V-F. 4 Diodos semicondutores são utilizados em aparelhos, equipamentos e dispositivos eletrônicos, por exemplo televisão, celular, computador, aparelhos de som, multímetros, carregadores, controle remoto para televisão e entre muitos outros. Com base no exposto, analise as sentenças a seguir: I- Podemos testar um diodo semicondutor de diversos modos, os mais comuns são: através de um multímetro digital (função testes de diodo ou na função de ohmímetro) e através de um equipamento traçador de curva. II- Ao utilizar um multímetro digital podemos abordar o teste de dois modos, através da função teste de diodo e através da função teste de transistor. about:blank 2/529/10/2025, 22:13 Avaliação Individual III- Para utilizar a função de teste de diodo do multímetro é necessário colocar o botão de seleção no símbolo do diodo, e posicionar os eletrodos de teste, aparecerá uma indicação de tensão de polarização direta caso o diodo semicondutor esteja em seu estado "ligado". Assinale a alternativa CORRETA: A As sentenças I e II estão corretas. B As sentenças II e III estão corretas. Somente a sentença III está correta. D As sentenças I e III estão corretas. 5 A avalanche é um mecanismo de colapso dos diodos de junção PN que possuem região mais fina. Nesta divisão, quando o campo elétrico é aplicado através do diodo, a velocidade da portadora de carga aumenta. Este carregador de carga colide com os outros átomos e cria os pares de buracos e elétrons. Com base nesse contexto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A região de avalanche designada como região Zener possui potencial de ruptura É possível aproximar a curva apresentada na região Zener do eixo vertical através do aumento da dopagem dos materiais semicondutores do tipo p e do tipo n. Existe um outro mecanismo chamado de ruptura Schottky, que ocorre quando o potencial de ruptura alcançar níveis muito baixos e deste modo poder perturbar as forças de ligação no interior do átomo devido à grade campo elétrico na região de junção dos materiais semicondutores do tipo n e do tipo p "gerando" portadores. Mesmo que o mecanismo de ruptura Zener tenha principal relevância em baixos níveis de V_BV, a região com acentuada mudança para quaisquer valores é conhecida como região Zener e os diodos que são embasados somente nesta região da curva são conhecidos como diodos Zener. Assinale a alternativa que apresenta a sequência CORRETA: A V-V-F-V. B F-V-V-F. V-F-V-F. D F-V-F-V. Revisar Conteúdo do Livro 6 [Laboratório Virtual Leds e Diodos] Dentro do laboratório virtual, é necessário inserir na "Placa de ensaio" o potenciômetro, o diodo e o resistor que estão na maleta conforme o circuito elétrico disponibilizado no laboratório para este experimento. resistor que será usado para esse experimento é o de 330 Ohms. Caso algum componente seja colocado no lugar errado do protoboard, aparecerá uma mensagem explicando que o componente foi inserido incorretamente. Com o sistema montado, seguindo o auxílio do roteiro do laboratório virtual e os dados da questão, é possível realizar alguns experimentos. Com relação ao experimento exposto, assinale a alternativa CORRETA: about:blank 3/529/10/2025, 22:13 Avaliação Individual A Com essa configuração de circuito, a tensão mínima aplicada aos terminais de um LED para que ele emita luz é de 3,30 V. B Com essa configuração de circuito, a tensão mínima aplicada aos terminais de um LED para que ele emita luz é de 3,50 V. Com essa configuração de circuito, a tensão mínima aplicada aos terminais de um LED para que ele emita luz é de 3,40 V. D Com essa configuração de circuito, a tensão mínima aplicada aos terminais de um LED para que ele emita luz é de 3,70 V. 7 diodo semicondutor é um componente eletrônico que permite a passagem de corrente somente quando está diretamente polarizado. Assim, o seu sentido de condução é marcado por uma listra cinza em seu corpo, de forma que a corrente deve fluir do lado preto para a lista cinza. Portanto, o terminal negativo da fonte deve estar ligado à listra cinza do diodo para que ele esteja diretamente polarizado. Com base nesse contexto, analise as sentenças a seguir: I- Um semicondutor do tipo assim como um semicondutor do tipo n, sozinho pode ser utilizado como um resistor de mercúrio. II- Um semicondutor do tipo assim como um semicondutor do tipo n, sozinho pode ser utilizado como um resistor de carbono. III- Quando um cristal é dopado de modo que contenha as duas características (metade do tipo p e metade do tipo n), o cristal toma características específicas e extremamente importantes. Assinale a alternativa CORRETA: A As sentenças I e II estão corretas. B As sentenças I e III estão corretas. Somente a sentença II está correta. D As sentenças II e III estão corretas. 8 [Laboratório Virtual Leds e Diodos] Dentro do laboratório virtual, é necessário inserir na "Placa de ensaio" o potenciômetro, o diodo e o resistor que estão na maleta conforme o circuito elétrico disponibilizado no laboratório para este experimento. resistor que será usado para esse experimento é o de 330 Ohms. Ajuste o valor de tensão no potenciômetro em 3 Volts. Caso algum componente seja colocado no lugar errado do protoboard, irá aparecer uma mensagem explicando que o componente foi inserido errado. Com o sistema montado, seguindo o auxílio do roteiro do laboratório virtual e os dados da questão, é possível realizar alguns experimentos. Com relação ao experimento exposto, assinale a alternativa CORRETA: A Com o potenciômetro fornecendo 3 Volts para o circuito, a corrente no LED será de 4,42 mA. B A tensão de 3 volts provinda do potenciômetro é o suficiente para acender o LED, mesmo com a queda de tensão do resistor. LED não consegue emitir luz, mesmo com o potenciômetro fornecendo 3 Volts para o circuito, pois há a queda de tensão do resistor. about:blank 4/529/10/2025, 22:13 Avaliação Individual D Com o potenciômetro fornecendo 3 Volts para o circuito, a tensão no LED será de 1,2 Volts. 9 Quando falamos de eletrônica, estamos falando de uma grande área que abrange sistemas de comunicação, sistemas analógicos e digitais, instrumentação e controle, cada uma com suas específicas aplicações. No entanto, uma parte do que se tem hoje na eletrônica é proveniente da descoberta e aplicação dos materiais semicondutores, onde pode ser notada a inserção contínua de novos componentes ao mercado, facilitando e simplificando o projeto e a obtenção de novos aparelhos. Com base no exposto, assinale a alternativa CORRETA: Materiais condutores possuem alta resistividade, e deste modo uma pequena quantidade de A elétrons livres, fazendo com que para que a corrente elétrica o percorra é necessário aplicar uma grande diferença de potencial. Materiais semicondutores possuem alta resistividade, e deste modo uma pequena quantidade de B elétrons livres, fazendo com que para que a corrente elétrica o percorra é necessário aplicar uma grande diferença de potencial. Materiais isolantes possuem alta resistividade, e deste modo uma pequena quantidade de elétrons livres, fazendo com que para que a corrente elétrica o percorra é necessário aplicar uma grande diferença de potencial. Materiais supercondutores possuem alta resistividade, e deste modo uma pequena quantidade de D elétrons livres, fazendo com que para que a corrente elétrica o percorra é necessário aplicar uma grande diferença de potencial. 10 Semicondutores são materiais com condutividade elétrica intermediária, ficando entre os condutores e os isolantes. Eles conseguem mudar sua condução elétrica com facilidade, mas não são capazes de guiar a corrente elétrica em condições normais. Para que os materiais semicondutores possam conduzir corrente elétrica, é necessário que seus átomos se agrupem para ganhar estabilidade. Isso ocorre quando há ligações químicas covalentes nas quais os átomos passam a ter oito elétrons e se tornam condutores de eletricidade. Com base nesse contexto, analise as sentenças a seguir: I- Materiais com características intermediárias são chamados de semicondutores, um exemplo típico é o carbono (C) que dependendo da forma que se liga pode ser tornar um material isolante como um material condutor. II- Sabemos que o diamante é formado pelo arranjo de átomos de carbono na forma cristalina, possuindo grande dureza e se trata de um material isolante. III- Já o grafite, formado pelo arranjo de átomos de carbono no formato triangular é um isolante. Assinale a alternativa CORRETA: A As sentenças I e II estão corretas. B As sentenças II e III estão corretas. Somente a sentença III está correta. D As sentenças I e III estão corretas. Imprimir about:blank 5/5
