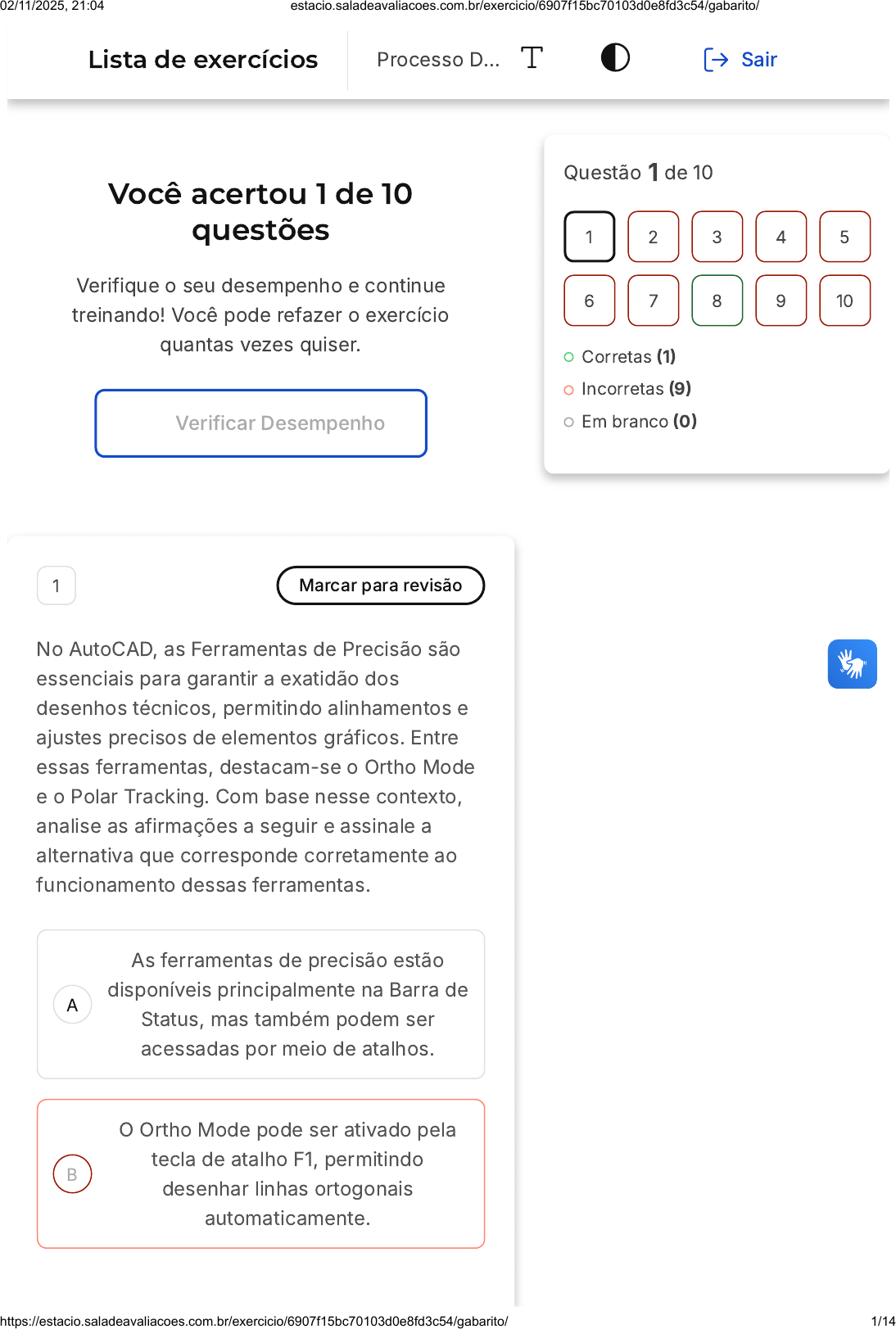

Você acertou 1 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão
No AutoCAD, as Ferramentas de Precisão são
essenciais para garantir a exatidão dos
desenhos técnicos, permitindo alinhamentos e
ajustes precisos de elementos gráficos. Entre
essas ferramentas, destacam-se o Ortho Mode
e o Polar Tracking. Com base nesse contexto,
analise as afirmações a seguir e assinale a
alternativa que corresponde corretamente ao
funcionamento dessas ferramentas.
As ferramentas de precisão estão
disponíveis principalmente na Barra de
Status, mas também podem ser
acessadas por meio de atalhos.
O Ortho Mode pode ser ativado pela
tecla de atalho F1, permitindo
desenhar linhas ortogonais
automaticamente.
Questão 1 de 10
Corretas (1)
Incorretas (9)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Processo D… Sair
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 1/14
C
D
E
O Polar Tracking permite definir
alinhamentos temporários apenas em
ângulos fixos de 30° e 90°, sem
possibilidade de personalização.
O Ortho Mode é utilizado para
restringir a movimentação do cursor
em qualquer direção, incluindo
ângulos personalizados.
O Polar Tracking pode ser ativado ou
desativado por meio da tecla de atalho
F10, facilitando a criação de linhas em
ângulos definidos pelo usuário.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O Polar Tracking auxilia na criação de
linhas alinhadas a ângulos específicos
escolhidos pelo usuário, sendo ativado e
desativado pelo atalho F10. Essa
ferramenta é útil para desenhar elementos
com precisão sem a necessidade de ativar
o Ortho Mode, que restringe o movimento a
90°.
2 Marcar para revisão
Em relação ao Offset, podemos dizer, exceto:
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 2/14
A
B
C
D
E
Ao iniciar o comando, precisamos
informar a distância entre as
entidades.
Ele produz entidades idênticas e
paralelas às originais.
Para cancelar o comando, é
necessário usar Esc.
No caso de círculos e arcos, se a
distância de Offsets for impossível de
ser realizada, como um círculo de raio
10 e um offset de 20 unidades dará o
seu interior, o AutoCAD emite um aviso
na barra de comando.
O Offset funciona com elementos
dentro de um bloco.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a que afirma que "O
Offset funciona com elementos dentro de
um bloco". No entanto, essa afirmação é
incorreta. O comando Offset no AutoCAD
não funciona com elementos dentro de um
bloco. O Offset é uma ferramenta que
permite criar cópias de objetos a uma
distância específica, mas não pode ser
aplicado a elementos dentro de um bloco.
Portanto, a afirmação da alternativa E é a
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 3/14
A
B
C
única que não é verdadeira em relação ao
Offset.
3 Marcar para revisão
No AutoCAD, os comandos Line e Polyline são
fundamentais para a construção de desenhos
técnicos. Considerando essas comandos,
analise as alternativas abaixo e assinale a
correta.
O comando Line permite criar
polígonos fechados e, posteriormente,
utilizar o comando List para calcular
sua área.
Quando a tecla F8 Ortho é ativada, só
é possível desenhar linhas horizontais
e verticais manualmente, sem a
possibilidade de utilizar coordenadas.
O comando Explode pode transformar
um objeto Line em Polyline, permitindo
a manipulação dos segmentos de
forma agrupada.
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 4/14
D
E
O comando Join permite unir múltiplas
Lines, mesmo que não estejam
conectadas por um ponto comum.
Ao ativar a tecla F8 Ortho, o AutoCAD
restringe os movimentos do cursor
para linhas horizontais e verticais, mas
ainda permite inserir coordenadas
manualmente para definir pontos fora
dessas direções.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A função Ortho Mode (ativada pela tecla
F8) restringe a movimentação do cursor a
direções ortogonais (90°), facilitando a
criação de linhas retas. No entanto, se o
usuário inserir coordenadas específicas na
linha de comando, o AutoCAD permitirá
que os pontos sejam posicionados em
qualquer direção, independentemente da
restrição imposta pelo modo Ortho.
4 Marcar para revisão
No AutoCAD, o comando Copy é utilizado para
duplicar objetos dentro do desenho sem alterar
suas propriedades. Com base nesse contexto,
analise as afirmações a seguir e assinale a
alternativa que corresponde corretamente ao
funcionamento do comando Copy.
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 5/14
A
B
C
D
E
Podemos copiar um desenho de um
arquivo e, utilizando [Ctrl + Shift + C]
[Ctrl + V], colar em outro.
O comando Copy permite copiar
objetos apenas uma vez, exigindo que
o usuário reinicie o comando para
cada nova cópia.
O comando Copy exige que os objetos
copiados sejam convertidos em
Blocos antes de serem duplicados.
O comando Copy não permite definir
um ponto base para a cópia, sendo a
duplicação feita automaticamente.
Para copiar objetos, o AutoCAD exige
que seja utilizada exclusivamente a
entrada de coordenadas, não sendo
possível mover a cópia com o mouse.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
O comando Copy permite copiar objetos
dentro do mesmo desenho ou entre
arquivos diferentes. Para cópias entre
arquivos, é possível utilizar a combinação
[Ctrl + Shift + C] para copiar um objeto
com ponto base e [Ctrl + V] para colá-lo na
nova localização.
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 6/14
A
B
C
D
E
5 Marcar para revisão
Em relação ao comando Mirror, podemos
afirmar:
O espelhamento só acontece com
blocos que não possuem textos.
Para fazer o espelhamento, é
necessário digitar suas coordenadas.
Após o espelhamento, o desenho
anterior é apagado.
O Mirror cria cópias espelhadas de
entidades selecionadas.
O Mirror não pode ser usado em
blocos.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a D, que afirma que
o comando Mirror cria cópias espelhadas
de entidades selecionadas. Isso significa
que, ao utilizar o comando Mirror, o
programa irá gerar uma réplica do objeto
selecionado, mas em uma orientação
espelhada. As demais alternativas estão
incorretas, pois o comando Mirror pode ser
usado em qualquer tipo de entidade,
incluindo blocos com textos, não é
necessário digitar coordenadas para
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 7/14
A
B
C
D
E
realizar o espelhamento e o desenho
original não é apagado após o
espelhamento.
6 Marcar para revisão
Em relação ao AutoCAD, qual a alternativa
incorreta?
As ferramentas de edição ajudam a
otimizar os projetos de Engenharia.A tecla F1 abre uma aba em que é
possível ver como o comando
funciona.
As ferramentas de edição ficam na
tela no Ribbon, mas podem ser
acionadas por outros atalhos.
Uma vez que um desenho é editado,
ele não pode mais ser alterado para o
estado anterior.
O comando Erase pode ser usado
como a tecla Delete do teclado.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa D está incorreta. No AutoCAD,
é possível reverter um desenho para o
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 8/14
A
B
C
estado anterior após a edição. Isso pode
ser feito por meio do comando "Undo", que
permite desfazer a última ação realizada.
Portanto, a afirmação de que "Uma vez que
um desenho é editado, ele não pode mais
ser alterado para o estado anterior" é falsa,
pois o software oferece ferramentas para
reverter alterações.
7 Marcar para revisão
(FCC / TRT – 11a Região (AM e RR) / Analista
Judiciário – Arquitetura – 2012) Finalizado o
desenho em AutoCAD, para exportar o projeto
em PDF, deve-se clicar em:
impressão > Plotar > impressora /
Plotadora > PDF > tamanho do papel >
o que Plotar> janela > seleciona
desenho > visualizar > ok > salvar em
> nomear > salvar.
impressão > Plotar > impressora /
Plotadora / publishto web PDF >
tamanho do papel > o que Plotar>
janela > seleciona desenho >
visualizar > ok > imprimir > ok.
menu > enviar > transmissão
eletrônica > criar transmissão >
selecionar arquivo > ok > salvar em >
nomear > salvar.
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 9/14
D
E
impressão > Plotar > impressora /
Plotadora > PDF > tamanho do papel >
o que Plotar> janela > seleciona
desenho > visualizar > ok > imprimir >
ok.
salvar como > outros formatos >
arquivos tipos > nomear > salvar.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
No AutoCAD, para exportar um desenho
para o formato PDF, o processo correto
envolve o uso da ferramenta Plotar (Plot),
que é responsável pela configuração da
saída impressa ou digital do desenho.
A sequência correta para gerar um PDF
inclui:
1. Acessar Impressão > Plotar.
2. Escolher uma impressora virtual PDF
(como AutoCAD PDF).
3. Definir o tamanho do papel e a opção
O que Plotar.
4. Selecionar a janela para definir a área
do desenho a ser exportada.
5. Visualizar a impressão para conferir a
formatação.
6. Confirmar e salvar o arquivo
nomeando-o corretamente.
8 Marcar para revisão
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 10/14
A
B
C
D
E
(Adaptado de: Cespe/ FUB/ Arquiteto - 2009) A
compreensão dos conceitos básicos de
informática e da estrutura geral do programa
AutoCAD é fundamental para que tais recursos
computacionais possam ser utilizados dentro
dos princípios conceituais que envolvem a
produção gráfica de toda documentação dos
desenhos de arquitetura. A respeito do
AutoCAD, julgue os itens que se seguem. O
termo ____?___ refere-se ao ambiente de
trabalho destinado a organizar o arquivo de
desenho para impressão final.
Model space.
Layout.
Viewport.
Insert.
Plot.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O termo que se refere ao ambiente de
trabalho destinado a organizar o arquivo de
desenho para impressão final no AutoCAD
é "Layout". Este ambiente permite que os
usuários configurem a página, adicionem
títulos, dimensionem o desenho e
organizem as vistas do desenho para a
02/11/2025, 21:04 estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907f15bc70103d0e8fd3c54/gabarito/ 11/14
A
B
C
impressão. Portanto, a alternativa correta é
a "B".
9 Marcar para revisão
No AutoCAD, os sistemas de coordenadas
permitem a precisão na criação de desenhos
técnicos. Uma das funcionalidades essenciais é
a utilização do símbolo "@". Considerando esse
contexto, analise as alternativas a seguir e
assinale a correta.
O uso do símbolo "@" é aplicado para
coordenadas absolutas, sendo
amplamente utilizado para
georreferenciamento de pontos.
Ao utilizar o comando Line, clicar em
um ponto na tela e digitar @150
