LUIS FERNANDO DE LIMA DOS SANTOS
RA: 3590833606

ENSAIO DE TRAÇÃO

O ensaio de tração é um teste fundamental para determinar as propriedades
mecânicas de um material. Consiste em aplicar uma força crescente em um
corpo de prova até que ele se rompa, permitindo medir a resistência do
material, sua capacidade de deformar-se antes de fraturar e sua rigidez. Esses
dados são essenciais para a seleção de materiais em diversos setores, como
indústria, construção civil e aeronáutica. O ensaio é realizado em uma máquina
de ensaio universal, que aplica a força e mede a deformação do corpo de prova.
Os resultados são apresentados em um diagrama tensão de formação, que
permite analisar detalhadamente o comportamento do material. Em resumo, o
ensaio de tração é uma ferramenta indispensável para garantir a qualidade e a
segurança de produtos e estruturas.

ENSAIO

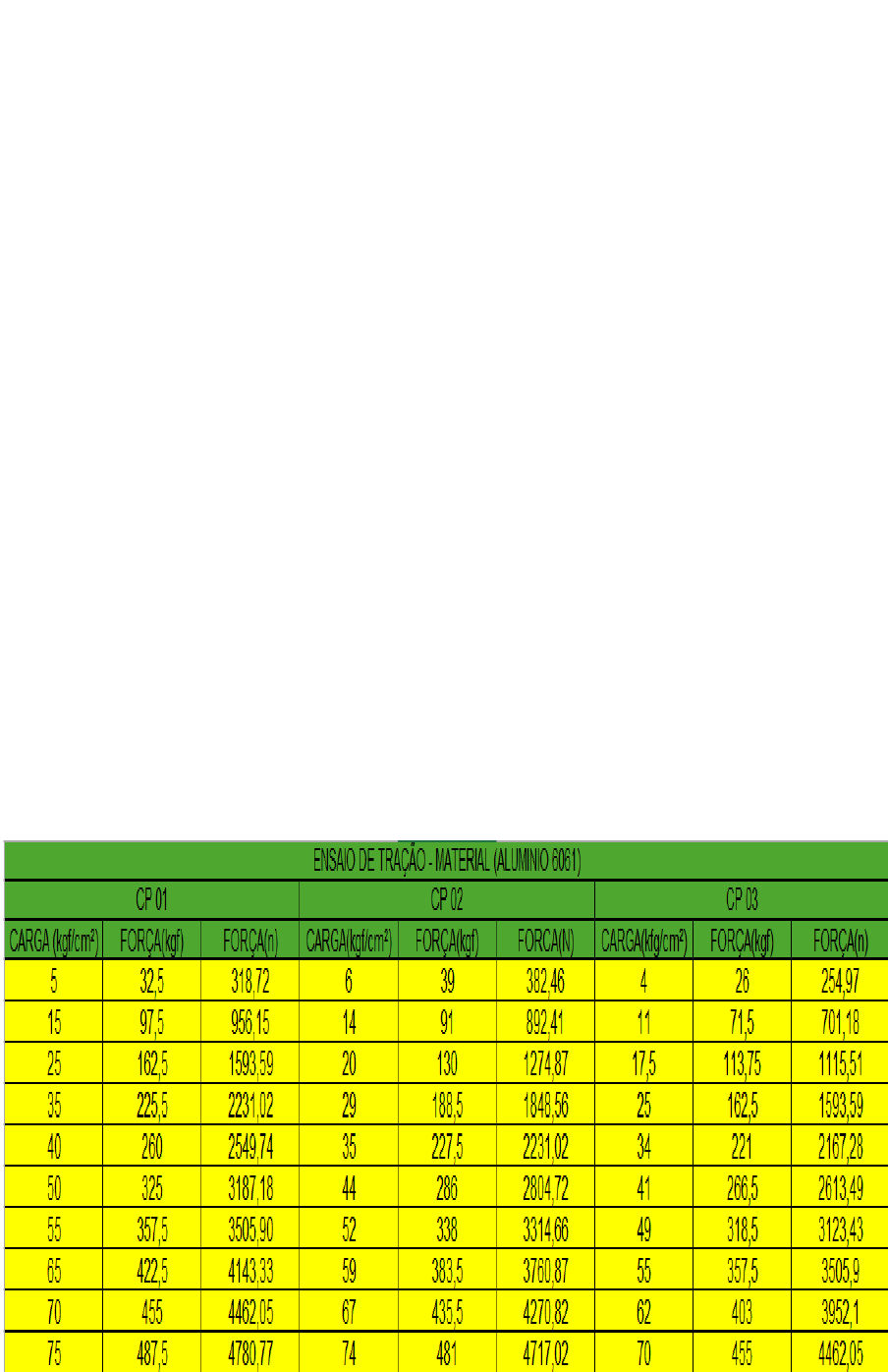

Crie uma tabela semelhante à apresentada abaixo para cada um dos
materiais. Anote os valores obtidos no experimento e utilize as equações
apresentadas no sumário teórico e a relação abaixo para calcular a força
atuante sobre o corpo de prova. 1 kgf = 9.8067 N







Utilizando os dados das tabelas acima, calcule os valores de tensão e
de deformação nos corpos de prova. Crie uma tabela semelhante à Tabela
2 para cada um dos materiais ensaiados e anote os valores calculados. Para
auxiliá-la nas conversões de unidade, lembre-se de que 1 N/mm² equivale
a 1 MPa.










Com esses dados, construa o gráfico “Tensão (MPa) x Deformação
(mm/mm)” para cada material ensaiado.






Com base nos gráficos construídos, determine os valores do módulo
de elasticidade, limite de escoamento e limite de resistência à tração para
cada material ensaiado.
Alumínio 6061:
Módulo de elasticidade ME = Tensão / Deformação no regime elástico CP3.
ME = 270,6094Mpa / 0,0029508 = 91707,13027Mpa.
Limite de escoamento = 284,2766Mpa.
Limite de resistência a tração = 314,3443Mpa.

Alumínio 2024:
Módulo de elasticidade ME = Tensão / Deformação no regime elástico CP3.
ME = 81543,86Mpa.
Limite de escoamento = 412,38896Mpa.
Limite de resistência a tração = 530,21437Mpa

Aço Carbono ASTM A36:
Módulo de elasticidade ME = Tensão / Deformação no regime elástico CP3.
ME = 25033,87Mpa.
Limite de escoamento = 252,84213Mpa.
Limite de resistência a tração = 399,08054Mpa.

 Composto de Liga de Titânio:
Módulo de elasticidade ME = Tensão / Deformação no regime elástico CP3.
ME = 89875,54Mpa.
Limite de escoamento = 920,51106Mpa.
Limite de resistência a tração = 935,23924Mpa.

ENSAIO DE COMPRESSÃO


O ensaio de compressão é um teste mecânico fundamental utilizado para
avaliar a capacidade de um material resistir a forças que tendem a encurtá-lo. A
compreensão do comportamento dos materiais sob compressão é essencial em
diversas áreas da engenharia, como na construção civil, na mecânica e na
fabricação de componentes estruturais. A escolha adequada de materiais para
aplicações que envolvem cargas de compressão depende diretamente dos
resultados obtidos nos ensaios.
ENSAIO

 Crie uma tabela semelhante à apresentada abaixo para cada um dos
materiais. Anote os valores da carga e alongamento sofrido pelo corpo, para
intervalos de 5 kgf/cm². Note que a carga é dada pelo manômetro em kgf/cm²
e a unidade requerida para a análise dos dados é MPa. Converta os valores
obtidos no experimento utilizando a relação abaixo. 1kgf/cm² = 0.098067 Mpa


Utilizando os dados das tabelas criadas, construa o gráfico “Tensão (MPa)
x Deformação” para o material ensaiado.







Com base nos gráficos construídos, realize os cálculos do módulo de
elasticidade e tensão de compressão para os materiais ensaiados.



ENSAIO DE TORÇÃO

O ensaio de torção é uma técnica fundamental para avaliar a resistência e
rigidez de materiais quando submetidos a forças que tendem a girá-los em
torno de um eixo. Nele, um corpo de prova é fixado em uma máquina de ensaio


e submetido a um torque crescente, simulando as condições de trabalho de
componentes como eixos e hastes. A partir da medição do torque aplicado e da
deformação angula resultante, é possível determinar propriedades mecânicas
importantes, como o módulo de cisalhamento e o limite de escoamento à
torção. Essa informação é crucial para o dimensionamento e projeto de
componentes mecânicos, garantindo sua segurança e durabilidade

ENSAIO

Crie uma tabela semelhante à apresentada abaixo para cada um dos
materiais. Anote os valores do momento para cada variação de ângulo
apresentada pelos corpos de prova


Utilizando os dados das tabelas acima e as equações apresentadas no sumário
teórico, calcule os valores de tensão e de deformação cisalhantes nos corpos
de prova. Crie uma tabela semelhante à Tabela 2 para cada um dos materiais
ensaiados e anote os valores calculadosa.

Utilizando os dados das tabelas acima, construa o gráfico “Tensão (MPa) x
Deformação (ɣ)” para cada material ensaiado.





Com base nos gráficos construídos, determine os valores do módulo de
elasticidade, limite de escoamento e o limite de resistência à torção de cada
material ensaiado



CONCLUSÃO
Concluiu-se que os ensaios realizados de tração, compressão e torção fornecem
uma compreensão detalhada do comportamento mecânico de materiais sob
diferentes tipos de carregamento. Esses experimentos foram fundamentais para
a avaliação das propriedades como limite de escoamento resistência e módulo
de elasticidade, que são críticos na seleção de materiais para aplicações de
engenharia. Os resultados confirmam a importância desses ensaios para
garantir a segurança e eficiência em projetos estruturais e mecânicos,
demonstrando que a escolha adequada de materiais pode influenciar
diretamente na durabilidade e desempenho das peças e componentes em uso.
Assim, a prática realizada reforça o valor dos ensaios laboratoriais no processo
de desenvolvimento e validação de materiais, contribuindo para soluções
tecnológicas mais seguras e inovadoras.
