simulado Circuitos Elétricos - Regime Transitório

Prévia do material em texto

A
B
C
D
E
1 Marcar para revisão

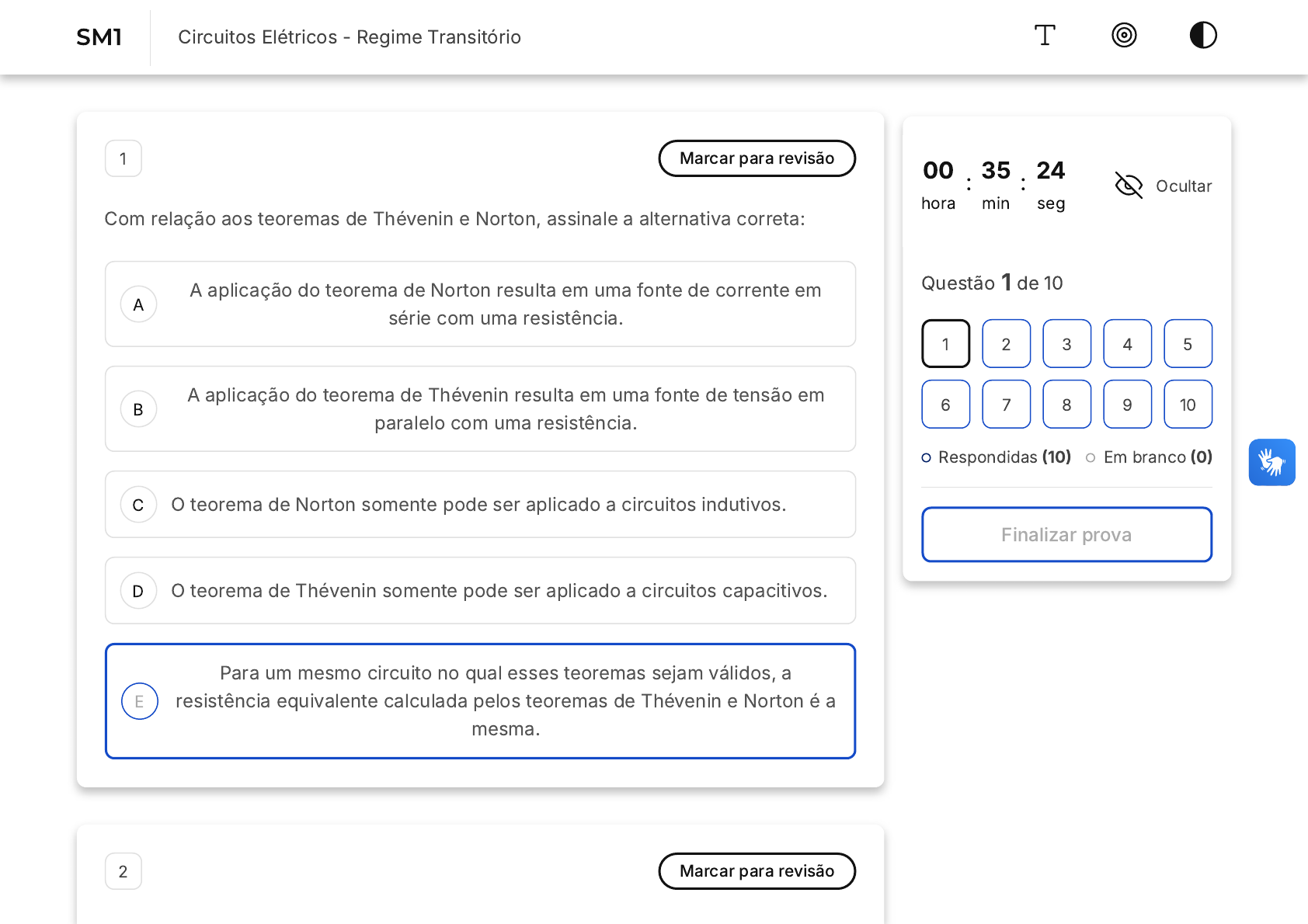

Com relação aos teoremas de Thévenin e Norton, assinale a alternativa correta:
A aplicação do teorema de Norton resulta em uma fonte de corrente em
série com uma resistência.
A aplicação do teorema de Thévenin resulta em uma fonte de tensão em
paralelo com uma resistência.
O teorema de Norton somente pode ser aplicado a circuitos indutivos.
O teorema de Thévenin somente pode ser aplicado a circuitos capacitivos.
Para um mesmo circuito no qual esses teoremas sejam válidos, a
resistência equivalente calculada pelos teoremas de Thévenin e Norton é a
mesma.
2 Marcar para revisão
00
hora
: 35
min
: 24
seg
Ocultar
Questão 1 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM1 Circuitos Elétricos - Regime Transitório
A
B
C
D
E
O teorema da superposição auxilia na resolução matemática de circuitos elétricos
que possuem diversas fontes. Uma condição necessária para que esse teorema
possa ser aplicado é que o circuito:
Não possua fontes dependentes.
Opere com frequência superior a 50 Hz.
Possua apenas fontes de corrente.
Possua pelo menos um elemento capacitivo.
Seja linear.
3 Marcar para revisão
O circuito da figura a seguir é formado por uma bateria ideal de tensão contínua com
força eletromotriz e cinco resistores cerâmicos semelhantes:
. Um amperímetro ideal é colocado na salda da
fonte de tensão para medir a corrente elétrica fornecida ao circuito. A leitura do
amperímetro indicou um valor de corrente elétrica igual a:
ε = 12V
Ri = R2 = R3 = R4 = R5 = 100Ω
A
B
C
D
E
5 mA
10 mA
20 mA
45 mA
90 mA
4 Marcar para revisão
Considere que todos os componentes do circuito sejam ideais e que E1 = 10 V, E2 =
2 V, R1 = R2 = 4 kΩ, R 3 = R4 = 2 kΩ. Com relação a esse circuito, julgue os itens
seguintes.
A
B
C
D
E
Utilizando o teorema de Norton, calcule a corrente IN e a resistência equivalente RN
vista do ponto AB do circuito:
I = 1 mA e R = 2 kΩ.
I = 1 mA e R = 3 kΩ.
I = 1,2 mA e R = 2 kΩ.
I = 1,2 mA e R = 3 kΩ.
I = 1,2 mA e R = 4 kΩ.
5 Marcar para revisão
As figuras 1 e 2 demonstram circuitos elétricos contendo três lâmpadas de mesma
potência e baterias de mesma tensão associadas de maneiras diferentes. Sobre os
circuitos em questão, marque a alternativa correta:
A
B
C
D
E
Se uma das lâmpadas do circuito da figura 1 queimar, todas as lâmpadas
apagarão.
Se uma das lâmpadas do circuito da figura 2 queimar, todas as lâmpadas
apagarão.
Se uma das lâmpadas do circuito da figura 1 queimar, as duas restantes
brilharão menos.
Se uma das lâmpadas do circuito da figura 2 queimar, as duas restantes
brilharão menos.
Se uma das lâmpadas do circuito da figura 1 queimar, as demais continuam
brilhando com metade da potência.
6 Marcar para revisão
A
B
C
D
E
(UFSC, 2018) Sobre capacitores, indutores e resistores e os princípios físicos a eles
associados, é correto afirmar que:
Capacitores são dispositivos capazes de armazenar cargas elétricas. Em
um capacitor de placas planas e paralelas, as cargas armazenadas em
ambas as placas têm o mesmo sinal.
A lei de Ohm é uma relação empírica, válida para muitos materiais, que
estabelece que a densidade de corrente em um dado ponto de um material
é diretamente proporcional ao campo elétrico nesse ponto.
A corrente que flui por um indutor gera um campo magnético proporcional
ao quadrado do valor dessa corrente.
Em circuitos de corrente contínua, em regime permanente, capacitores
funcionam como curto-circuito, enquanto indutores, como um circuito
aberto.
Ao se aplicar uma tensão de alta frequência aos terminais de um resistor,
seu comportamento pode ser bem modelado por um circuito equivalente,
composto por um capacitor em série com uma associação em paralelo
entre um indutor e um resistor.
7 Marcar para revisão
A
B
C
D
E
(Seduc, 2016) As placas paralelas de um capacitor apresentam dimensões de 10cm x
10cm. A distância entre elas é igual a 2 cm e o meio entre elas apresenta
permissividade elétrica igual a Ɛ, em F/m. A capacitância do capacitor é:
Ɛ x 2,0 F
Ɛ x 1,5 F
Ɛ x 1,0 F
Ɛ x 0,5 F
Ɛ x 0,2 F
8 Marcar para revisão
(Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2μF.
Sendo a diferença de potencial entre seus terminais de 3.000V, a energia que ele
armazena é de:
A
B
C
D
E
6,7J
5,4J
4,6J
3,9J
2,8J
9 Marcar para revisão
(TRF, 2012) Analise a associação de capacitores a seguir:
Figura S5: Complementar ao exercício - Fonte TRF, 2012.
A capacitância equivalente entre os pontos A e B do circuito é, em µF,
aproximadamente:
A
B
C
D
E
A
B
8,2
57
19
41
12
10 Marcar para revisão
(FGV, 2008) Em relação a componentes e circuitos elétricos, é correto afirmar que:
O resistor é um elemento passivo, pois dissipa energia; já o capacitor e o
indutor ideais são elementos ativos, pois armazenam energia.
O valor de um capacitor determinado é definido pela relação C = Q/V, onde
Q é a quantidade de carga e V é a tensão sobre o capacitor. Pode-se notar
na expressão que, quando V aumenta, C diminui e, assim, C = f(V), ou seja,
C varia com a tensão aplicada.
C
D
E
A equação que estabelece a relação entre corrente instantânea [i(t)] e
tensão instantânea [v(t)] em um indutor L, não negativo, é dada por v(t) = L.
di(t)/dt. Essa equação indica que esse dispositivo (L) não é linear.
A lei de Kirchhoff (que trata da soma algébrica das correntes em um nó) é
válida para todos os circuitos concentrados e não concentrados, sejam eles
lineares ou não, ativos, passivos e mesmo variável com o tempo.
O modelo de um resistor linear (R) é sempre uma reta no plano i(t) como
ordenada e v(t) como abscissa (R >0 e positivo); ou seja, é uma reta com
coeficiente de inclinação dado por 1/R. A reta, portanto, passa pela origem
e pelo primeiro e terceiro quadrantes.
