ROTEIRO DE PRÁTICA LABORATORIAL Nº 918087-2


1. Componente curricular: Projeto de Infraestrutura Urbana


2. Título do roteiro de aula prática:

PROJETO DE DRENAGEM URBANA.


3. Tempo previsto: 3 horas-aula


4. Objetivos

 Construir conhecimentos referentes à elaboração de projetos de drenagem urbana.


5. Referencial teórico

O correto dimensionamento do sistema de drenagem em uma cidade é muito importante
para que não ocorram enchentes e, consequentemente, prejuízos para a população. É
responsabilidade do engenheiro civil projetar e executar esses sistemas.

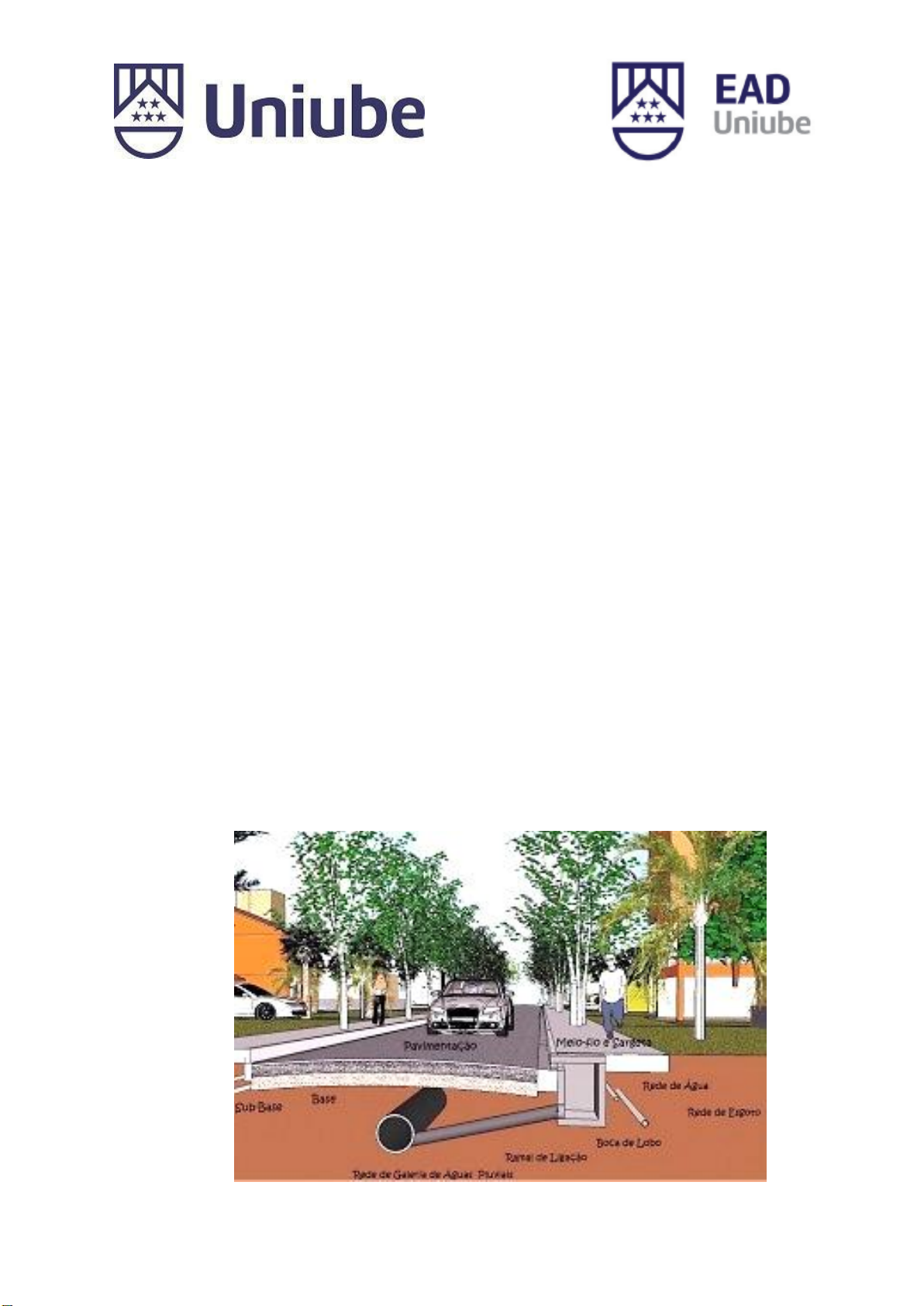

Figura 1 – Exemplo de sistema de drenagem urbana em uma via





No dimensionamento do sistema de drenagem urbana, deve-se seguir uma metodologia,
que será exposta a seguir.

a) Para o cálculo da vazão da chuva de cada área de contribuição da cobertura, será utilizado o
Método Racional, conforme fórmula apresentado a seguir. O método racional é utilizado para
áreas urbanas de até 5 km² :


Sendo: Q – Vazão (m³/s)
 I – Intensidade Pluviométrica (m/s)
 A – Área de Contribuição em m²
 C – coeficiente de runoff

b) O passo seguinte é dimensionar as sarjetas. O cálculo da capacidade das sarjetas será através
da fórmula de Maning
 (


) (

 )

Sendo: Q – vazão da capacidade da calha (m³/s)
A – Área da seção –


 (m²),
 Sendo y a altura da água na sarjeta e L a largura da faixa de inundação na via.
Rh – Raio Hidráulico -


 (m),
P – Perímetro Molhado – – (m)
I – Declividade do conduto (m/m)
n – coeficiente de rugosidade de maning

c) O próximo passo é dimensionar as bocas de lobo. Para dimensionar boca de lobo do tipo
grelha será utilizada a seguinte fórmula:

Sendo: Qbl = Capacidade de captação de água da boca de lobo
 P = Perímetro da boca de lobo –
 Sendo a largura da boca de lobo e b o comprimento.

d) O próximo passo é dimensionar as galerias, lembrando que a vazão da chuva deve ser inferior
à capacidade da galeria. A máxima altura da lâmina de água na seção do tubo é igual a 0,8D.
Portanto, a área da seção de escoamento será inferior à seção do tubo. Para determinar a área
da seção de escoamento da água e o raio hidráulico, utiliza-se a Tabela 1.








Tabela 1 – Elementos geométricos da seção circular





Sendo: y – altura da lâmina de água
 A – área da seção molhada
 D – Diâmetro do tubo
 Rh – Raio Hidráulico
 Q – Vazão da chuva
 Qp = Vazão à seção plena (seção cheia do tubo)

Para determinar a vazão à seção plena utiliza-se a fórmula de maning :
 (


) (

 )

Sendo: Q – vazão da capacidade da calha (m³/s)
 A – Área da seção do tubo –


 (m²),
 Sendo D o diâmetro do tubo.
Rh – Raio Hidráulico -


 (m),
P – Perímetro Molhado – – (m)
I – Declividade do conduto (m/m)
n – coeficiente de rugosidade de maning
O próximo passo é determinar a relação :



Com o valor da relação de Q/Qp extrai da tabela os valores de
Y/D = s
A/D² = t,
O valor da área da seção molhada ou área da seção do escoamento (A molhada) será :
A molhada = t*D²


6. Equipamentos necessários

6.1 Para as aulas ministradas com projeto impresso

Tabela 1 – Relação de equipamentos utilizados na aula prática com projeto impresso

Item Quant. Descrição
1 1 / aluno * Calculadora científica
2 1 / aluno * Escalímetro
3 1 / aluno ** Prancheta
(*) Material a ser trazido pelos alunos
(**) Quantidade determinada pela diretriz institucional. Equipamento a ser fornecido pelo polo.



6.2 Para as aulas ministradas com projeto digital

Tabela 2 – Relação de equipamentos utilizados na aula prática com projeto digital

Item Quant. Descrição
1 1 / aluno * Computador pessoal
2 1 / computador * Programa CAD
3 1 / computador * Programa MS Excel
(*) Quantidade determinada pela diretriz institucional.


7. Insumos necessários

Tabela 3 – Relação de insumos utilizados na aula prática (para cada grupo de até 3 alunos,
segundo diretriz institucional)

Item Quant. Descrição
1 1 Projeto Urbanístico de um loteamento, preferencialmente, em formato A1


8. Procedimentos experimentais

O professor deverá dividir os alunos em grupos de até 3 alunos, que receberão a folha
com o projeto urbanístico. Para melhor rendimento da aula e correção das atividades dos alunos,
a planta urbanística deve conter as declividades das ruas e as direções delas.
A seguir, é descrito o processo a ser desenvolvido para a elaboração do projeto.
a) O primeiro passo é dividir a planta urbanística em bacias de drenagem, para determinar a
vazão da chuva que será conduzida pela sarjeta de cada rua. Neste exemplo será considerada
uma precipitação igual a 100 mm/h. O Coeficiente de runoff adotado será igual a 0,65.
b) O segundo passo é determinar a vazão das chuvas nas sarjetas e a sua capacidade. O ponto de
instalação de boca de lobo ocorrerá no instante em que a capacidade da via igualar-se com a
vazão da chuva. No dimensionamento, utilizar a inclinação no sentido longitudinal da via. A
seção da sarjeta será triangular, sendo a faixa de inundação igual a 6,00m. A altura da água na
sarjeta igual a 12cm e o valor do coeficiente de maning igual a n = 0,016 (asfalto).
c) O próximo passo é dimensionar o comprimento das bocas de lobo, de acordo com as vazões
captadas por elas. Neste exemplo, as bocas de lobos do projeto serão do tipo grelha, com
largura igual a 40cm.
d) O último passo é dimensionar as galerias. A vazão da chuva será a soma das vazões da água
oriundas das bocas de lobos somada com a vazão a montante. Neste projeto, adotar o valor do
coeficiente de rugosidade de maning igual a n = 0,013 (tubo de Concreto). A velocidade
máxima de escoamento na galeria será igual a 5,00 m/s e a máxima altura da lâmina de água
será igual a 0,8D.



d.1) Caso o diâmetro adotado não atenda a uma destas condições, o trecho deve ser
recalculado com um diâmetro comercial acima.
d.2) O dimensionamento será finalizado quando todos os trechos da instalação forem
dimensionados e atendidas as condições simultaneamente.


9. Cálculos e análises de resultados

Seguindo os procedimentos descritos no tópico 8, os alunos terão feito o dimensionamento de
toda a instalação predial de água pluvial. Os valores calculados devem ser preenchidos na Tabela
4.

Tabela 4 – Dimensionamento de Drenagem Urbana

MEMÓRIA DE CÁLCULO DA REDE PLUVIAL
Trecho
Área
(m²)
C
Int.
Pluv.
Vazão
Chuva
(m³/s)
Diâmetro
(m)
Declividade
(m/m)
Capacidade
da galeria
Y/D
Área da
seção
molhada
Veloc.
