CIRCUITOS ELÉTRICOS A
Semestre/ano: 01/2019
Lista de Exercício Nº4 - (TEOREMAS DE CIRCUITOS)
Prof. Dr. Paulo Cícero Fritzen


TEOREMA DA SUPERPOSIÇÃO

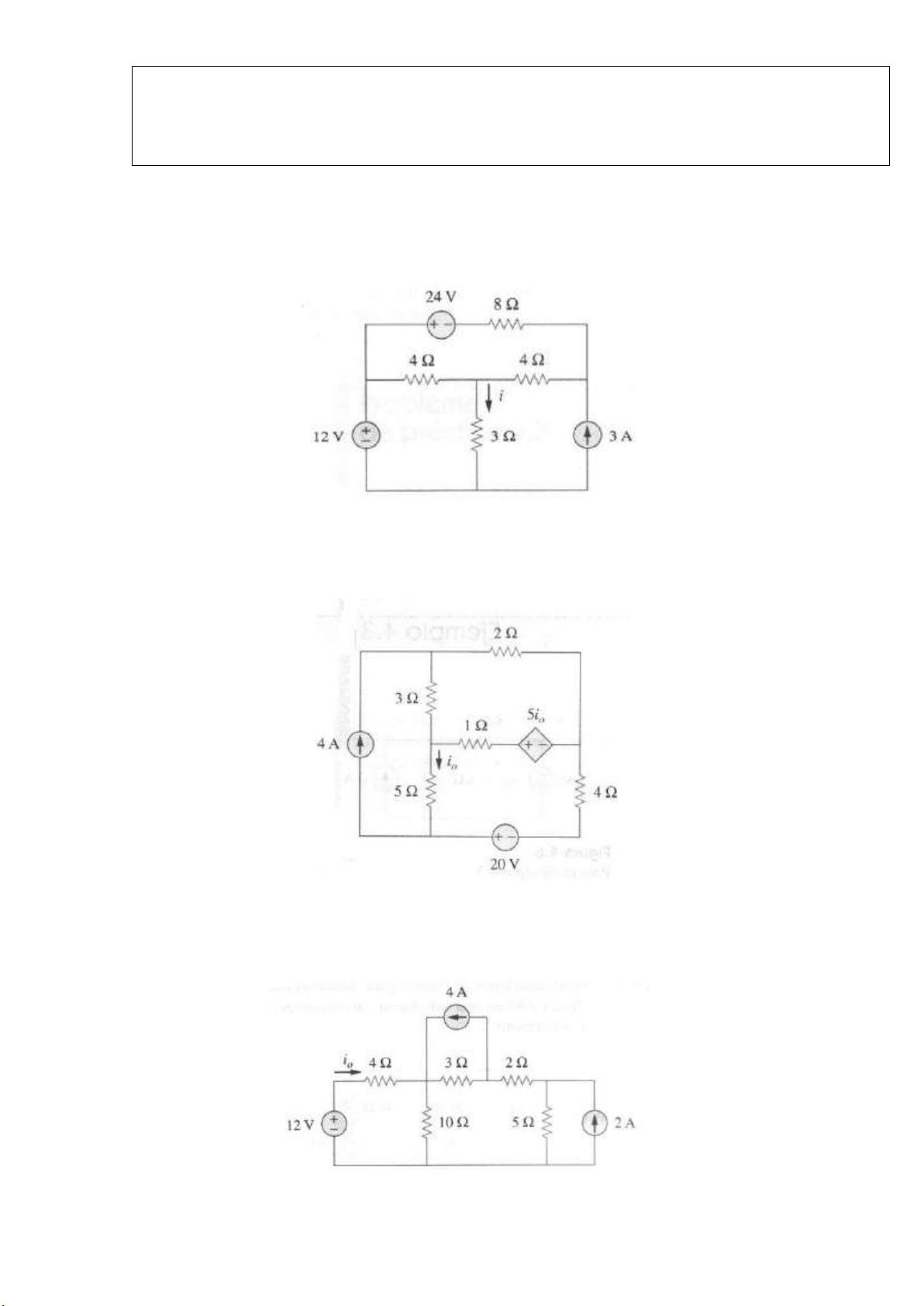

1) Encontre i utilizando o teorema da superposição:

RESP: i = 2 A
2) Encontre io utilizando o teorema da superposição:

RESP: io = - 0,47 A
3) Encontre io utilizando o teorema da superposição:

RESP: io = 0,11 A
4) Encontre vo utilizando o teorema da superposição:

RESP: vo = 8 V
5) Encontre Vo utilizando o teorema da superposição:

RESP: Vo = 11,2 V
6) Encontre vx utilizando o teorema da superposição:

RESP: vx = - 26,66 V







TEOREMAS DE THEVENIN E NORTON
7) Obtenha o equivalente de Thevenin nos terminais a-b do circuito abaixo:

RESP: Rth = 6 Ω, Vth = 20 V
8) Determine a corrente i no circuito utilizando o teorema de Thevenin:

RESP: i = 0,5 A
9) Obtenha os equivalentes de Thevenin e Norton nos terminais a-b do circuito abaixo:

RESP: Rth = Rn = 4 Ω , Vth = - 8 V , In = - 2 A
10) Obtenha o equivalente de Thevenin nos terminais a-b do circuito abaixo:

RESP: Rth = 10 Ω, Vth = 10 V
11) Para o circuito abaixo, obtenha o equivalente de Thevenin nos terminais:
a) a-b
b) b-c

RESP: a) Rth = 3,857 Ω, Vth = 4 V
 b) Rth = 3,214 Ω, Vth = 15 V
12) Obtenha o equivalente de Norton à esquerda dos terminais a-b do circuito abaixo. Use o
resultado para obter a corrente i.

RESP: Rn = 10 Ω, In = - 0,4 A, i = 2,4 A
13) Obtenha o equivalente de Norton nos terminais a-b do circuito abaixo:

RESP: Rn = 100 kΩ, In = - 20 mA





14) Obtenha o equivalente de Thevenin nos terminais a-b do circuito abaixo:

RESP: Rth = 31,73 Ω, Vth = 0 V
15) Obtenha os equivalentes de Thevenin e Norton nos terminais a-b do circuito abaixo:

RESP: Rth = Rn = 1,2 Ω, Vth = 9,6 V, In = 8 A
TEOREMA DA MÁXIMA TRANSFERÊNCIA DE POTÊNCIA
16) Para o circuito abaixo:
a) Obtenha o equivalente de Thevenin nos terminais a-b
b) Calcule a corrente para RL = 8 Ω
c) Encontre RL para a máxima transferência de potência (potência entregue a RL)
d) Determine a máxima potência

RESP: a) Rth = 12 Ω, Vth = 40 V/ b) 2 A / c) RL = Rth = 12 Ω / d) Pmáx = 33,33 W
17) Determine a máxima potência que pode ser entregue ao resistor R no circuito abaixo:

RESP: Rth = 1,6 Ω, Vth = 2 V, Pmáx = 0,625 W
18) Determine a máxima potência que pode ser entregue ao resistor R no circuito abaixo:

RESP: Rth = 10,833 Ω, Vth = 30 V, Pmáx = 20,77 W
19) Para o circuito abaixo:
a) Determine o valor de R para a máxima potência
b) Determine a máxima potência absorvida por R

RESP: a) R = Rth = 25 Ω / b) Vth = - 28 V, Pmáx = 7,84 W
20) Para o circuito abaixo, determine o valor de R de forma que a máxima potência entregue a
carga seja de 3 mW.
RESP: R = 1 kΩ
