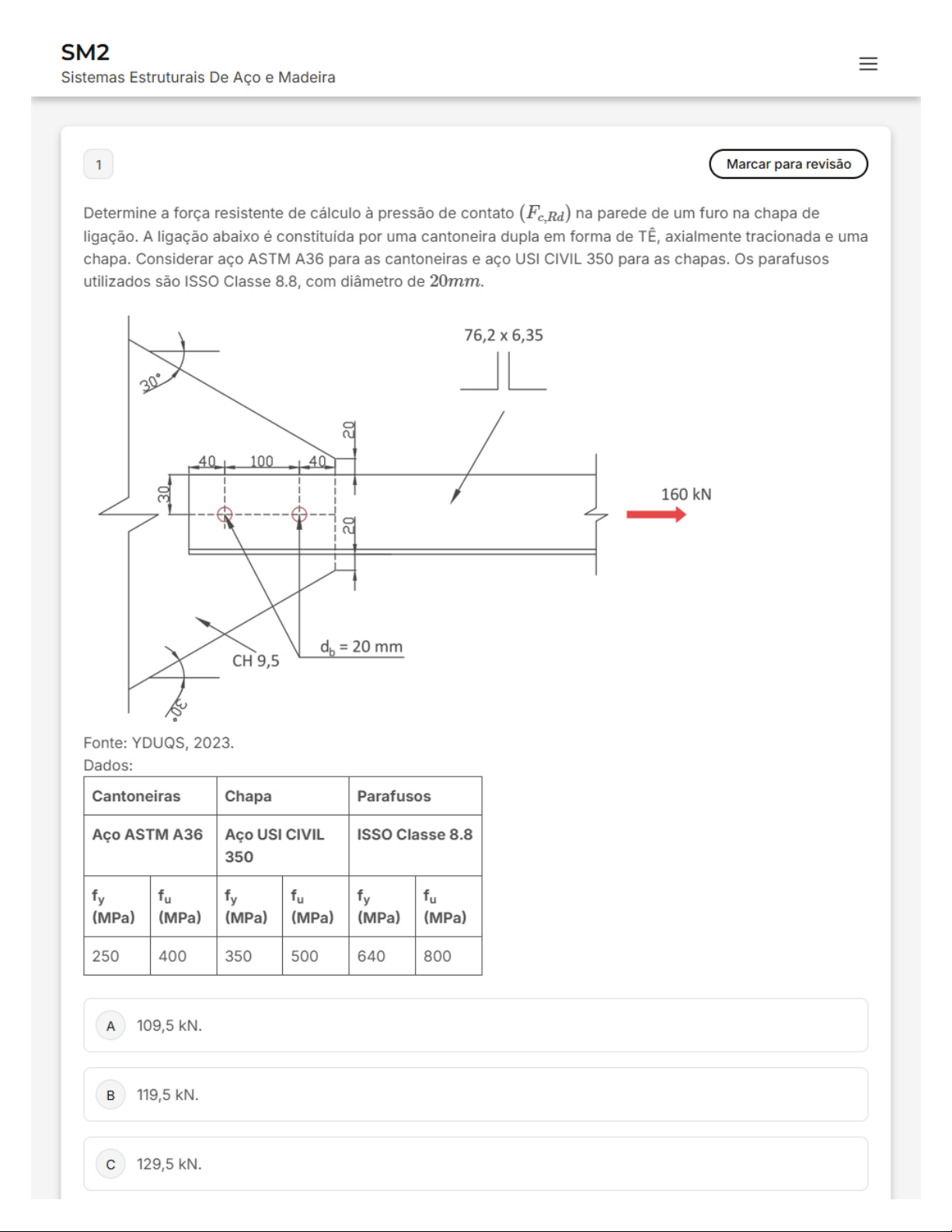

SM2 Sistemas Estruturais De Aço e Madeira 1 Marcar para revisão Determine a força resistente de cálculo à pressão de contato (Fc,Rd) na parede de um furo na chapa de ligação. A ligação abaixo é constituída por uma cantoneira dupla em forma de TÊ, axialmente tracionada e uma chapa. Considerar aço ASTM A36 para as cantoneiras e aço USI CIVIL 350 para as chapas. Os parafusos utilizados são ISSO Classe 8.8, com diâmetro de 20mm. 76,2 X 6,35 30° 20 40 100 40 30 160 kN 20 db = 20 mm CH 9,5 Fonte: YDUQS, 2023. Dados: Cantoneiras Chapa Parafusos Aço ASTM A36 Aço USI CIVIL ISSO Classe 8.8 350 fy fu fy fu fy fu (MPa) (MPa) (MPa) (MPa) (MPa) (MPa) 250 400 350 500 640 800 A 109,5 kN. 119,5 kN. C 129,5D 139,5 kN. E 149,5 kN. 2 Marcar para revisão As treliças vieram como alternativa às vigas de alma cheia por vencerem vãos maiores. Os principais esforços solicitantes de uma viga são esforço cortante e momento fletor. Fazendo uma analogia, quais os principais esforços que atuam em uma treliça? A Esforço normal de tração e esforço normal de compressão. Esforço normal de tração e momento fletor. Esforço normal de tração e momento torsor. D Esforço normal de compressão e esforço cortante. E Esforço normal de compressão e momento fletor. 3 Marcar para revisão As ligações entre barras de aço submetidas a ações estáticas são compostas por elementos de ligação, como chapas e cantoneiras, e meios de ligação, como soldas e parafusos. Sobre as ligações entre barras de aço, analise as afirmativas a seguir. A solda proporciona melhor continuidade entre as peças que os parafusos; no entanto, exige mão de obra mais especializada. II. De acordo com grau de impedimento da rotação relativa das peças unidas, uma ligação pode ser classificada como rígida, flexível ou semirrígida. III. Aspectos econômicos aliados a facilidades práticas geralmente levam a uma utilização maior da solda nas operações de fábrica e do parafuso no canteiro de obras, na montagem das estruturas metálicas. Está correto que se afirma em: A apenas II.apenas e II. apenas e III. D apenas e III. E I, e III. 4 Marcar para revisão De acordo com a NBR 8800:2008, são estabelecidos limites no posicionamento dos parafusos em uma ligação, ou seja, deve-se respeitar algumas disposições construtivas. Analisando a figura abaixo e pode dizer que valor da distância entre furos eff em situações de necessidades construtivas deverá ser: etc (a) Distância entre furos (b) Distância entre furo entre furo e chapa e borda Fonte: FAKURY, R.H. et al. Dimensionamento básico de elementos estruturais de aço e mistos de aço e concreto. Pearson Education do Brasil, São Paulo, 2016. 257. A eff ≥ 2, 7db eff ≤ 3, 8db eff ≥ 5, 2db D eff ≤ 24t E eff ≤ 300mm5 Marcar para revisão As ligações são todos os dispositivos que permitem assegurar a ligação e a transmissão de esforços entre elementos de uma estrutura. Considerando a forma pela qual esforços são transmitidos entre as ligações, essas são classificadas em transmissão direta, transmissão por justaposição ou transmissão indireta. Sabendo que os entalhes e encaixes são ligações em que a madeira trabalha à compressão associada a corte e que é a própria madeira que realiza principal trabalho de transmissão dos esforços, entalhes e encaixes são classificados como: A Transmissão por justa posição. Transmissão indireta. Transmissão direta. D Transmissão por parafuso. E Transmissão por conector de anel. 6 Marcar para revisão engenheiro estrutural para fazer a verificação quanto a resistência ao esforço de compressão simples de uma coluna curta, foi ao local da obra e verificou que a madeira utilizada foi a Angelim Pedra para uma situação de carga permanente e classe 3 de umidade. Consultando a NBR 7190-1 e 7190-3, valor que ele encontrou para a tensão resistente de cálculo para compressão foi de: Dados: Classes de Ação variável principal da Tipos de madeira carregamento combinação Duração Ordem de Madeira serrada Madeira acumulada grandeza Madeira roliça recomposta da duração Madeira lamelada colada (MLC) acumulada da ação Madeira lamelada colada cruzada (MLCC) Madeira laminada colada (LVL) Mais de dez Permanente Permanente 0,60 0,30 anos Longa Seis meses a Longa duração 0,45 duração dez anos Média Uma semana Média duração 0,80 0,65 duração a seis meses Curta Menos de Curta duração 0,90 0,90 duração uma semana Instantânea Instantânea Muito curta 1,10 1,10 Madeira serrada Madeira roliça Classes de umidade Madeira lamelada colada (MLC) Madeira Madeira lamelada colada cruzada (MLCC) recomposta Madeira laminada colada(LVL) (1) 1,00 1,00 (2) 0,90 0,95 (3) 0,80 0,93 (4) 0,90 Não é permitido uso do MLCC para classe de umidade (4). Classe de Resistência Nome popular Nome cientifico D40 Canelão Ocotea sp. D40 Catanudo Micropholis sp. D40 Copaifera sp. D40 Goupia glabra D40 Planchonella pachycarpa D40 Louro Verde Ocotea sp. D40 Mirarema Hymenolobium sp. D40 Quaruba Rosinha Vochysia sp. D40 Rabo de Arraia Vochysia haenkeana D50 Angelim Pedra Hymenolobium paetrum D50 Angelim Vatairea sp. D50 Casca Grossa Pouteria pachycarpa D50 Castelo Calycophyllum sp. D50 Envira Xylopia sp. D50 Envira Branca Xylopia D50 Garrote Bagassa sp. D50 Louro Preto Ocotea sp. D50 Mirarema Hymenolobium sp. D50 Parinari Parinari excelsa D50 Peroba Mica Aspidosperma sp. D50 Piolho Tapirira sp. D50 Quina Rosa Chinchona sp. D60 Angelim Ferro Hymenolobium sp. D60 Angelim Vermelho Dinizia excelsa D60 Angico Preto Anaderanthera macrocarpa D60 Breu Vermelho Protium sp. D60 Champanhe Dipteryx odorata D60 Cutiúba Qualea paraensis D60 Garapa Bagassa guianensis D60 Guaiçara Luetzelburbia sp. D60 Micropholis venulosa A 10,46 MPa 12,89 MPa 14,54 MPa D 17,14 MPa E 18,36 MPa 7 Marcar para revisãoum engenneiro estrutural ao Tazer a analise uma madeira, encontrou para a coluna um valor de 38. Sabendo que esforço normal de cálculo aplicado é de 240 kN e que a seção transversal da coluna é de 15 cm X 15 cm, marque a opção que apresenta a tensão normal de cálculo de compressão da coluna. A 4,2 Mpa 8,7 10,66 Mpa D 12,38 E 15,75 8 Marcar para revisão coeficiente de modificação é utilizado na determinação do valor de cálculo e leva em consideração a classe de carregamento da estrutura e classe de umidade admitida. A determinação de é dada pela expressão abaixo: coeficiente parcial de modificação representa a classe de umidade e tipo de material utilizado. Para a classe de umidade (2), utilizando Madeira Roliça na estrutura, qual valor de k mod 2? A 1,00. 0,95. 0,90. D 0,80. E 0,70.9 Marcar para revisão Estado Limite de Serviço (ELS) ou Estado Limite de Utilização, é responsável por definir os limites de deslocamentos do elemento estrutural a ser dimensionado. Por isso a norma impõe limites para esses deslocamentos. Para uma viga de madeira bi apoiada com 6 metros de comprimento, qual valor máximo da flecha resultante final? A 2,0 cm. 2,2 cm. 2,4 cm. D 2,6 cm. E 2,8 cm. 10 Marcar para revisão Um engenheiro estrutural irá dimensionar uma viga que será construída com madeira de florestas nativas classificada como classe 40. Ou seja, engenheiro irá considerar valor de resistência característico a compressão igual a: A 40 MPa 28,57 MPa 6 MPa D 20 MPa E 14,28 MPaFinalizar prova Questões
