Lista de exercícios – associação de resistores, curto-circuito e medidas elétricas

1 - Com relação à associação de resistores em
série, indique a alternativa incorreta:
a) A resistência equivalente à associação é
sempre maior que a de qualquer um dos
resistores componentes.
b) A intensidade de corrente elétrica é igual em
todos os resistores.
c) A soma das tensões nos terminais dos
resistores componentes é igual à tensão nos
terminais da associação.
d) A tensão é necessariamente a mesma em
todos os resistores.
e) A potência elétrica dissipada é maior no
resistor de maior resistência.

2 - Para iluminar uma árvore de Natal, são
associadas em série lâmpadas iguais,
especificadas por: 5 W–5 V. A associação é
ligada a uma tomada de 110 V. Determine:
a) o número de lâmpadas que devem ser
associadas, para que cada uma opere de acordo
com suas especificações;
b) a resistência de cada lâmpada;
c) o que acontecerá com as outras lâmpadas , se
uma delas queimar, abrindo o circuito.
3 – Com relação à associação de resistores em
paralelo, indique a alternativa incorreta.
a) A resistência equivalente à associação é
sempre menor que a de qualquer um dos
resistores componentes.
b) As intensidades de corrente elétrica nos
resistores componentes são inversamente
proporcionais às resistências desses resistores.
c) A tensão é necessariamente igual em todos os
resistores componentes.
d) A resistência equivalente à associação é
sempre dada pelo quociente do produto de todas
as resistências componentes pela soma delas.
e) A potência elétrica dissipada é maior no
resistor de menor resistência.

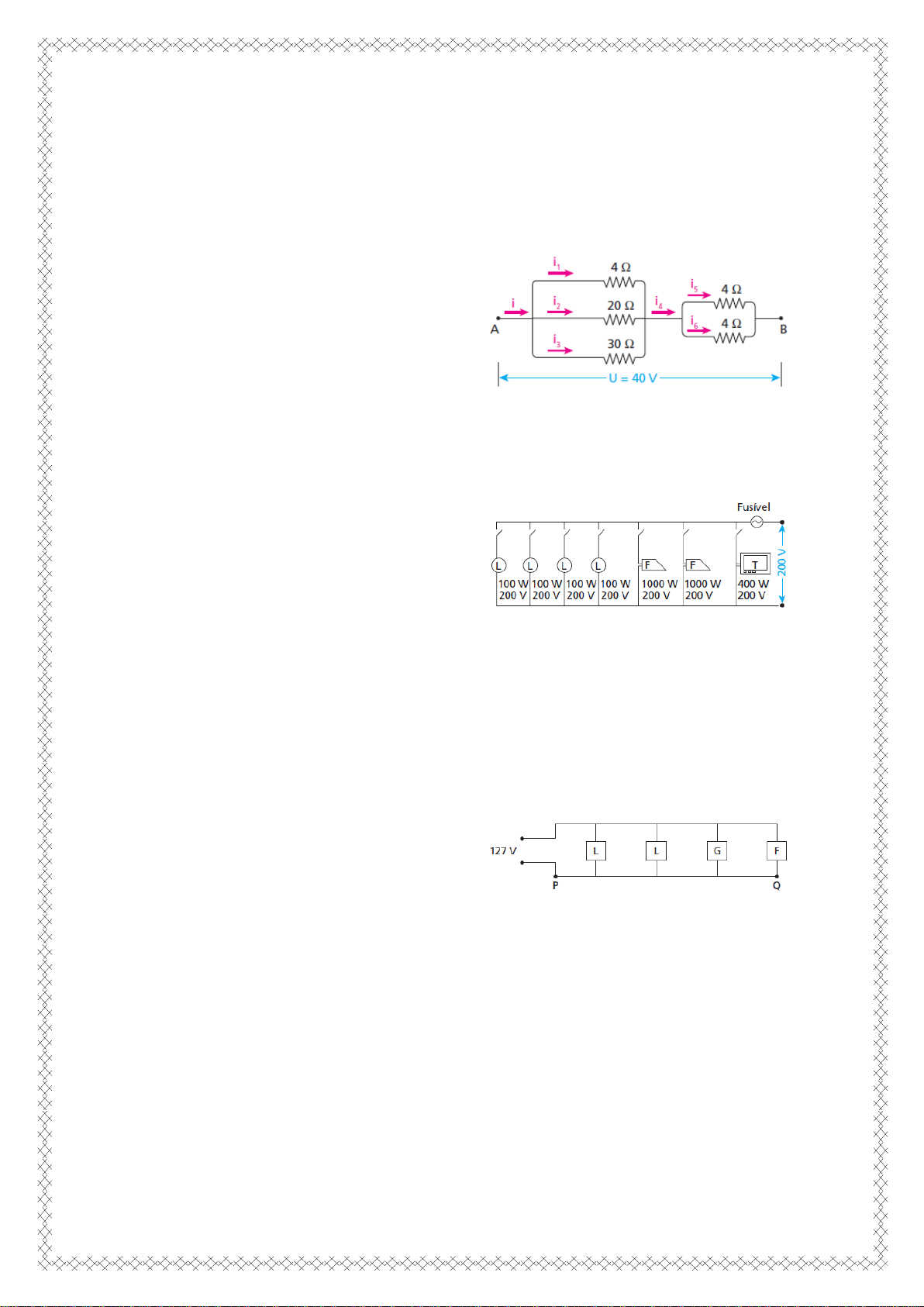

4 - No trecho de circuito esquematizado a
seguir, calcule as intensidades de corrente
elétrica i, i1, i2, i3, i4, i5 e i6:

5 - Considere o circuito a seguir, em que L
significa lâmpada, F significa ferro de passar
roupa e T significa televisor. Junto a cada
elemento estão seus valores nominais:

a) Determine a corrente máxima que passará
pelo fusível, em condições normais de
funcionamento.
b) Se todo o sistema funcionar durante 2 horas,
qual será o consumo de energia elétrica, em
kWh?

6 – O circuito da rede elétrica de uma cozinha
está representado, esquematicamente, nesta
figura:
Nessa cozinha, há duas lâmpadas L, uma
geladeira G e um forno elétrico F.
Considere que a diferença de potencial na rede é
constante. Inicialmente, apenas as lâmpadas e o
forno estão em funcionamento. Nessa situação,
as correntes elétricas nos pontos P e Q,
indicados na figura, são, respectivamente, iP e
iQ. Em certo instante, a geladeira entra em
funcionamento. Considerando-se essa nova
situação, é correto afirmar que:
a) iP e iQ se alteram.
b) apenas iP se altera.
c) iP e iQ não se alteram.
d) apenas iQ se altera.

7 - Na associação de lâmpadas abaixo, todas
elas são iguais.

Podemos afirmar, corretamente, que:
a) nenhuma das lâmpadas tem brilho igual.
b) a lâmpada L1 brilha mais que todas as outras.
c) todas as lâmpadas têm o mesmo brilho.
d) as lâmpadas L1, L2 e L3 têm o mesmo brilho.
e) a lâmpada L1 brilha mais que a L2.

8 – Os terminais de um cordão de 20 lâmpadas
iguais, associadas em série, estão ligados em
uma tomada de 120 V, e cada lâmpada funciona
com potência igual a 5 W. Uma dessas
lâmpadas queimou-se e, em seu lugar, será
colocado um pedaço de fio de nicromo. Calcule
a resistência desse fio para que as demais
lâmpadas continuem operando sem alteração de
potência e, portanto, de brilho.

9 - Os gráficos na figura a seguir mostram o
comportamento da corrente em dois resistores,
R1 e R2, em função da tensão aplicada.



a) Considere uma associação em série desses
dois resistores, ligada a uma bateria. Se a tensão
no resistor R1 for igual a 4 V, qual será o valor
da tensão em R2?

b) Considere, agora, uma associação em
paralelo desses dois resistores, ligada a uma
bateria. Se a corrente que passa pelo resistor R1
for igual a 0,30 A, qual será o valor da corrente
por R2?

10 - Três lâmpadas iguais (L1, L2 e L3) são
associadas e os terminais A e B da associação
são submetidos a uma ddp constante U,
suficiente para que as lâmpadas acendam.
Inicialmente, a chave está aberta. Fechando-se a
chave, o que acontece com o brilho das
lâmpadas L1 e L2?



11- Na montagem esquematizada na figura, F1,
F2 e F3 são fusíveis de resistências desprezíveis,
que suportam, no máximo, as correntes neles
indicadas:
Se os pontos A e B forem submetidos a uma
diferença de potencial de 120 V, que fusíveis
deverão queimar-se?



12 –


O esquema acima representa o trecho de um
circuito elétrico. A seu respeito sabe-se que:
R1 = 300 W, R2 = 400 W, i1 = 0,12 A, e que a
ddp entre A e B é nula. Assim, a intensidade da
corrente elétrica que percorre R3 vale, em
ampères:

a) zero. b) 0,03. c) 0,04. d) 0,21. e) 0,28.

13 – Calcule a resistência equivalente entre os
terminais A e B, nos seguintes casos:




14- Nos esquemas a seguir, calcule a resistência
equivalente entre os pontos A e B:



c) Mesmo esquema do item b, com a chave
fechada.

15- No circuito abaixo R1 = ½ R2 = 2R3 = 20 Ω
e i1 + i2 + i3 = 21 A, em que i1, i2 e i3 são as
correntes que passam pelas resistências R1, R2 e
R3, respectivamente.

A diferença de potencial UAB vale:
a) 50 V. b) 60 V. c) 80 V.
d) 100 V. e) 120 V.

16- No circuito representado a seguir, deseja-se
medir o valor da resistência R. Para isso,
dispomos de um voltímetro e um amperímetro.
Para que as medidas sejam efetuadas
corretamente, o voltímetro e o amperímetro
devem ser ligados, respectivamente, nas
posições:



a) 2 e 4 b) 1 e 4 c) 3 e 2
d) 1 e 3 e) 3 e 4
17- No circuito elétrico a seguir, os
amperímetros A1, A2, A3 e A4, a fonte de tensão
e os resistores são todos ideais.



Nessas condições, pode-se afirmar que:
a) A1 e A2 registram correntes de mesma
intensidade.
b) A1 e A4 registram correntes de mesma
intensidade.
c) a corrente em A1 é mais intensa do que a
corrente em A4.
d) a corrente em A2 é mais intensa do que a
corrente em A3.
e) a corrente em A3 é mais intensa do que a
corrente em A4.

GABARITO

1) D 2) a) n = 22 b) 5 Ω
c) As outras lâmpadas se apagarão. 3) D
4) i = 8 A; i1 = 6 A; i2 = 1,2 A; i3 = 0,8 A; i4 = 8 A;
i5 = 4 A; i6 = 4 A
5) a) 14 A b) 5,6 kWh 6) B 7) E
8) 7,2 Ω 9) a) 8 V b) 0,15 A
10) Aumenta e diminui, respectivamente.
11) F2 e F3. 12) D
13) a) 4 Ω b) 14 Ω c) 3 Ω
14) a) 200 Ω; b) 4,8 Ω; c) 0
15) E 16) C 17) B
