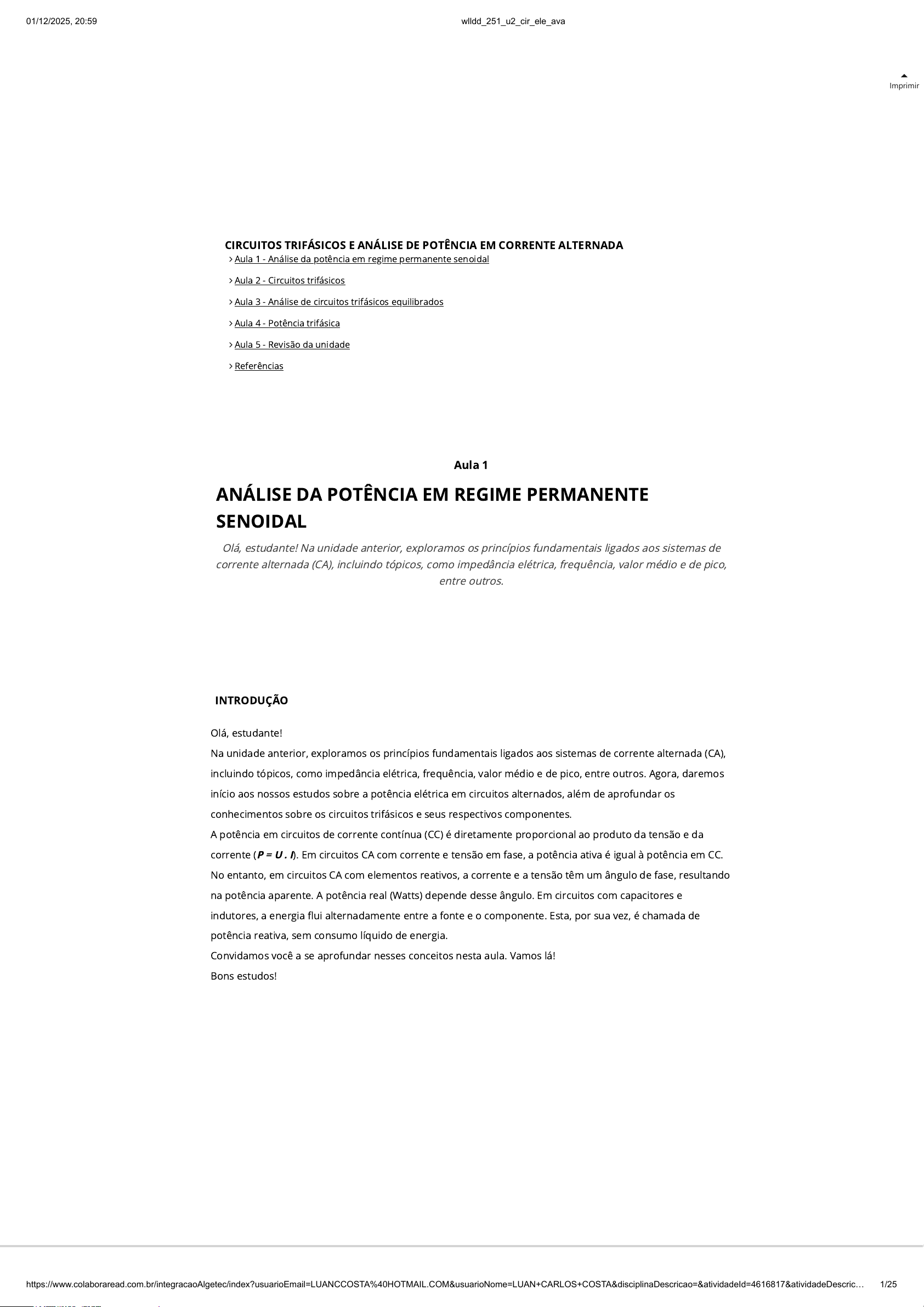

INTRODUÇÃO
Olá, estudante!
Na unidade anterior, exploramos os princípios fundamentais ligados aos sistemas de corrente alternada (CA),
incluindo tópicos, como impedância elétrica, frequência, valor médio e de pico, entre outros. Agora, daremos
início aos nossos estudos sobre a potência elétrica em circuitos alternados, além de aprofundar os
conhecimentos sobre os circuitos trifásicos e seus respectivos componentes.
A potência em circuitos de corrente contínua (CC) é diretamente proporcional ao produto da tensão e da
corrente (P = U . I). Em circuitos CA com corrente e tensão em fase, a potência ativa é igual à potência em CC.
No entanto, em circuitos CA com elementos reativos, a corrente e a tensão têm um ângulo de fase, resultando
na potência aparente. A potência real (Watts) depende desse ângulo. Em circuitos com capacitores e
indutores, a energia flui alternadamente entre a fonte e o componente. Esta, por sua vez, é chamada de
potência reativa, sem consumo líquido de energia.
Convidamos você a se aprofundar nesses conceitos nesta aula. Vamos lá!
Bons estudos!
Aula 1
ANÁLISE DA POTÊNCIA EM REGIME PERMANENTE
SENOIDAL
Olá, estudante! Na unidade anterior, exploramos os princípios fundamentais ligados aos sistemas de
corrente alternada (CA), incluindo tópicos, como impedância elétrica, frequência, valor médio e de pico,
entre outros.
CIRCUITOS TRIFÁSICOS E ANÁLISE DE POTÊNCIA EM CORRENTE ALTERNADA
 Aula 1 - Análise da potência em regime permanente senoidal
 Aula 2 - Circuitos trifásicos
 Aula 3 - Análise de circuitos trifásicos equilibrados
 Aula 4 - Potência trifásica
 Aula 5 - Revisão da unidade
 Referências
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 1/25
CONTEXTO E PRINCIPAIS DEFINIÇÕES RELACIONADOS À POTÊNCIA EM CORRENTE ALTERNADA
No final do século XIX e início do século XX, à medida que a eletricidade se tornava mais utilizada em
aplicações industriais e domésticas, houve uma crescente necessidade de entender e medir a potência em
sistemas de corrente alternada (CA). Isso levou ao desenvolvimento de conceitos e medidas que são
essenciais na análise de circuitos CA que serão agora descritos (Sadiku; Musa; Alexander, 2014).
A Potência Instantânea refere-se à potência em um determinado momento no tempo e pode variar
continuamente. Em CA, a Potência Instantânea é o produto da tensão instantânea e da corrente instantânea
em um instante específico. Já a potência média é a média das potências instantâneas ao longo de um período
de tempo. Para elementos puramente reativos (indutores e capacitores), a potência média é zero, pois a
potência positiva em uma metade do ciclo é compensada pela potência negativa na outra metade.
O valor RMS é a raiz quadrada da média dos quadrados dos valores instantâneos de uma quantidade (como
tensão ou corrente). Em CA, o valor RMS é usado para representar a magnitude eficaz da tensão ou corrente e
é uma medida importante para calcular a potência em sistemas CA. Vale ressaltar que o valor eficaz é
essencialmente o mesmo que o valor RMS, embora o termo "eficaz" seja frequentemente usado em contextos
mais gerais para descrever o valor representativo ou médio de uma quantidade, levando em consideração as
flutuações (Castelo Branco Filho, 2017).
No que compete à Potência Aparente (S), é a potência que aparenta ser fornecida a um dispositivo em um
circuito CA, considerando apenas os valores eficazes da tensão e da corrente. Em síntese, a potência aparente
é o produto do valor eficaz da tensão e do valor eficaz da corrente.
Por último, o Fator de Potência, conhecido pela sigla FP, é uma medida da eficiência de um dispositivo elétrico
em converter a potência aparente em potência real (ativa). É a relação entre a potência ativa (real) e a potência
aparente (S). Um fator de potência de 1 (ou 100%) indica que toda a potência é real, enquanto um fator de
potência menor que 1 indica que parte da potência é reativa (Q), o que pode resultar em perdas na
transmissão de energia elétrica (Moraco; Araujo; Fernandes, 2018).
Reforça-se que, quando a corrente e a tensão em um circuito estão defasadas, o resultado é a chamada
Potência Aparente (S) medida em Volt-Ampère (VA). A Potência Real ou Ativa, medida em Watts (W), depende
do ângulo de fase representado por θ. Quando uma tensão CA é aplicada a um circuito com um componente
capacitivo, a energia é transferida da fonte e armazenada no capacitor à medida que a tensão aumenta de
zero para seu valor máximo. À medida que a tensão diminui de seu valor máximo para zero, o capacitor libera
a energia de volta à fonte.
De maneira semelhante, em um circuito com um componente indutivo, o campo magnético em torno do
indutor atinge o máximo quando a corrente aumenta de zero para seu valor máximo, e esse campo se desfaz
quando a corrente diminui. É importante notar que não há consumo líquido de energia em nenhum desses
casos, pois a energia flui alternadamente entre o componente reativo e a fonte. Essa energia que retorna à
fonte dos componentes reativos no circuito é denominada Potência Reativa (Q), e é medida em VAr (Volt-
Ampère-Reativo).
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 2/25
ELEMENTOS DA POTÊNCIA EM CIRCUITOS ALTERNADOS
Quando um circuito elétrico linear é estimulado por uma fonte de onda senoidal, todas as tensões e correntes
no circuito seguem o mesmo padrão senoidal, mantendo a frequência da fonte de excitação. Na Figura 1, é
ilustrado o arranjo típico de um circuito CA linear.
Figura 1 | Circuito típico CA
Fonte: elaborada pelo autor.
De forma geral, as equações 1 e 2 para a tensão (V) e a corrente (I) que alimentam uma carga qualquer,
conforme mostrado no circuito da Figura 1, são as seguintes:
(1)
(2)
Em que:
é a amplitude de pico da tensão senoidal.
é a amplitude de pico da corrente senoidal.
é o ângulo de fase da tensão.
é o ângulo de fase da corrente.
é a frequência da onda, que equivale a 2𝞹 para uma onda senoidal.
A defasagem entre a fonte e a carga é representada por θ . Para facilitar a compreensão,
comumente, pode-se assumir que é igual a zero, visto que todos os ângulos de fase serão comparados
com a fase da tensão da fonte como referência.
É viável obter uma equação geral para a potência dissipada por um componente em um circuito de corrente
alternada, uma vez que a potência instantânea é calculada multiplicando-se a tensão e a corrente
instantâneas desse elemento, conforme a Equação 3.
(3)
Usando as identidades trigonométricas, a Equação 3 pode ser simplificada, conforme mostrado na Equação 4.
(4)
Em que:
é a diferença entre o ângulo da fase da tensão e da corrente.
Em síntese, a Equação 4 demonstra que a potência instantânea consumida por um componente em um
circuito de corrente alternada é a combinação de duas partes: (1) a potência média e (2)
uma componente senoidal , que oscila a uma frequência duas vezes maior do
que a frequência da fonte original de referência. Na Figura 2, são mostradas as potências instantâneas e
médias. Observe.
Figura 2 | Representação da potência instantânea e média
Fonte: elaborada pelo autor.
v(t) = VP .  cos (ωt −  θV )
i(t) = IP  .  cos (ωt −  θI)
VP
IP
θV
θI
ωt
=  θV − θI
θV
p(t) = v(t).  i(t) = V  .  Icoscos (ωt + θ)
p(t) = V  .  I
2 . coscos (θ)  + V  .  I
2 . coscos (2 .ω . t − θ)
θ
V  .  I
2 . coscos (θ)
V  .  I
2 . coscos (2 .ω . t − θ)
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 3/25
Conforme foram descritasexemplo, ao optar pela configuração estrela-estrela, você reduzirá as perdas de potência, otimizando a
distribuição de energia.
Entenda que por trás dos cálculos de corrente, potência aparente e fator de potência, há uma decisão
estratégica que impacta o desempenho da fábrica. Considerando dados, como tensão de linha, corrente
e fator de potência, você moldará a eficiência elétrica do ambiente de produção.
Neste contexto, a análise precisa e a compreensão profunda dessas configurações trifásicas são suas
ferramentas para impulsionar a eficiência e reduzir desperdícios. Ao aplicar esses conhecimentos na
prática, você não apenas soluciona desafios reais mas também contribui para a eficiência operacional e
sustentabilidade da fábrica.
Boa análise! Você está no caminho para ser um especialista de redes elétricas.
RESOLUÇÃO DO ESTUDO DE CASO
Resolução do estudo de caso: otimização de uma rede trifásica em uma fábrica de produção de
alimentos
1. Análise de circuitos estrela-estrela: para a configuração estrela-estrela, considerando que 80% das
cargas estão conectadas nesse formato:
A potência aparente (S) pode ser calculada como:
A potência ativa na carga (Pc) é obtida multiplicando a potência aparente pelo fator de potência (FP):
As perdas de potência nos cabos podem ser avaliadas subtraindo a potência ativa da geração menos a
potência ativa na carga:
2. Análise de circuitos estrela-triângulo: considerando que 60% das cargas estão configuradas como
estrela-triângulo.
A corrente de linha na configuração estrela (IL) permanece a mesma, mas a corrente de fase (IF) na
configuração triângulo é obtida dividindo a corrente de linha por :
A potência ativa (P) para a configuração triângulo é obtida multiplicando a corrente de fase pela tensão de
linha:
As perdas de potência para essa configuração podem ser calculadas da mesma forma:
3. Análise de circuitos triângulo-estrela: considerando que 40% das cargas estão configuradas como
triângulo-estrela.
IL = IF =  150A
S3ф = √3 .   VL .  IL .  1
S3ф = 400  × 150 × √3 = 103,92 kVA = 103,92 kW
P3ф =  S  × coscos (θ)
P3ф = 103,92  × 0,85 = 88,33 kW
Perdas =  PG − PC
Perdas =  103,92 − 88,33 = 15,58 kW
√3
IF = IL
√3
=   150A
√3
= 86,60A
P3ф = √3 . VL .   IF  .  1
P3ф = 400  × 86,60 × √3 = 60 kW
Perdas =  PG − PC
Perdas =  103,92 − 60 = 43,92 kW
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 22/25
Os cálculos são semelhantes aos da configuração estrela-triângulo, com a troca de IL por IF:
Perdas de potência:
4. Análise de circuitos triângulo-triângulo: considerando que 20% das cargas estão configuradas como
triângulo-triângulo.
Os cálculos são semelhantes às configurações anteriores.
Perdas de potência:
Conclusão e recomendações: bcomparando as perdas de potência nas diferentes configurações,
observamos que a configuração estrela-estrela possui as menores perdas (15,58 kW). Recomenda-se,
portanto, otimizar a rede elétrica utilizando predominantemente a configuração estrela-estrela para as cargas
da fábrica, visando a uma melhor eficiência e ao menor desperdício de energia. Essa análise deve ser
considerada na implementação gradual do novo layout da rede trifásica na fábrica.
RESUMO VISUAL
Fonte: elaborado pelo autor.
IF = IL
√3
=   150A
√3
= 86,60A
P3ф = √3 . VL .   IF  .  1
P3ф = 60 kW
Perdas =  103,92 − 60 = 43,92 kW
IF = IL
√3
=   150A
√3
= 86,60A
P3ф = √3 . VL .   IF  .  1
P3ф = 60 kW
Perdas =  103,92 − 60 = 43,92 kW
Aula 1
ALEXANDER, C. K.; SADIKU, M. O. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013.
CASTELO BRANCO FILHO, J. F. Circuitos elétricos básicos: análise e projetos em regime permanente. Rio de
Janeiro: LTC, 2017.
HAYT, W. H.; KEMMERLY, J. E.; DURBIN, S. M. Análise de circuitos em engenharia. 8. ed. Porto Alegre: AMGH,
2014.
IRWIN, J. D.; NELMS, R. M. Análise básica de circuitos para engenharia. 10. ed. Rio de Janeiro: LTC, 2017.
MORACO, A. G.; ARAUJO, R. A. de; FERNANDES, T. R. Circuitos elétricos II. Londrina: Editora e Distribuidora
REFERÊNCIAS
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 23/25
Educacional S.A., 2018. 264 p.
SADIKU, M. N. O.; MUSA, S. M.; ALEXANDER, K. Análise de circuitos elétricos com aplicações. Porto Alegre:
AMGH, 2014.
SVOBODA, J. A.; DORF, R. C. Introdução aos circuitos elétricos. 9. ed. Rio de Janeiro: LTC, 2016.
Aula 2
ALEXANDER, C. K.; SADIKU, M. O. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013.
CASTELO BRANCO FILHO, J. F. Circuitos elétricos básicos: análise e projetos em regime permanente. Rio de
Janeiro: LTC, 2017.
HAYT, W. H.; KEMMERLY, J. E.; DURBIN, S. M. Análise de circuitos em engenharia. 8. ed. Porto Alegre: AMGH,
2014.
IRWIN, J. D.; NELMS, R. M. Análise básica de circuitos para engenharia. 10. ed. Rio de Janeiro: LTC, 2017.
MORACO, A. G.; ARAUJO, R. A. de; FERNANDES, T. R. Circuitos elétricos II. Londrina: Editora e Distribuidora
Educacional S.A., 2018. 264 p.
SADIKU, M. N. O.; MUSA, S. M.; ALEXANDER, K. Análise de circuitos elétricos com aplicações. Porto Alegre:
AMGH, 2014.
SVOBODA, J. A.; DORF, R. C. Introdução aos circuitos elétricos. 9. ed. Rio de Janeiro: LTC, 2016.
Aula 3
ALEXANDER, C. K.; SADIKU, M. O. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013.
CASTELO BRANCO FILHO, J. F. Circuitos elétricos básicos: análise e projetos em regime permanente. Rio de
Janeiro: LTC, 2017.
HAYT, W. H.; KEMMERLY, J. E.; DURBIN, S. M. Análise de circuitos em engenharia. 8. ed. Porto Alegre: AMGH,
2014.
IRWIN, J. D.; NELMS, R. M. Análise básica de circuitos para engenharia. 10. ed. Rio de Janeiro: LTC, 2017.
MORACO, A. G.; ARAUJO, R. A. de; FERNANDES, T. R. Circuitos elétricos II. Londrina: Editora e Distribuidora
Educacional S.A., 2018. 264 p.
SADIKU, M. N. O.; MUSA, S. M.; ALEXANDER, K. Análise de circuitos elétricos com aplicações. Porto Alegre:
AMGH, 2014.
SVOBODA, J. A.; DORF, R. C. Introdução aos circuitos elétricos. 9. ed. Rio de Janeiro: LTC, 2016.
Aula 4
ALEXANDER, C. K.; SADIKU, M. O. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013.
CASTELO BRANCO FILHO, J. F. Circuitos elétricos básicos: análise e projetos em regime permanente. Rio de
Janeiro: LTC, 2017.
HAYT, W. H.; KEMMERLY, J. E.; DURBIN, S. M. Análise de circuitos em engenharia. 8. ed. Porto Alegre: AMGH,
2014.
IRWIN, J. D.; NELMS, R. M. Análise básica de circuitos para engenharia. 10. ed. Rio de Janeiro: LTC, 2017.
MORACO, A. G.; ARAUJO, R. A. de; FERNANDES, T. R. Circuitos elétricos II. Londrina: Editora e Distribuidora
Educacional S.A., 2018. 264 p.
SADIKU, M. N. O.; MUSA, S. M.; ALEXANDER, K. Análise de circuitos elétricos com aplicações. Porto Alegre:
AMGH, 2014.
SVOBODA, J. A.; DORF, R. C. Introdução aos circuitos elétricos. 9. ed. Rio de Janeiro: LTC, 2016.
Aula 5
ALEXANDER, C. K.; SADIKU, M. O. Fundamentos de circuitos elétricos. 5. ed. Porto Alegre: AMGH, 2013.
CASTELO BRANCO FILHO, J. F. Circuitos elétricos básicos: análise e projetos em regime permanente. Rio de
Janeiro: LTC, 2017.
HAYT, W. H.; KEMMERLY, J. E.; DURBIN, S. M. Análise de circuitos em engenharia. 8. ed. Porto Alegre: AMGH,
2014.
IRWIN, J. D.; NELMS, R. M. Análise básica de circuitos para engenharia. 10. ed. Rio de Janeiro: LTC, 2017.
MORACO, A. G.; ARAUJO, R. A. de; FERNANDES, T. R. Circuitos elétricos II. Londrina: Editora e Distribuidora
Educacional S.A., 2018. 264 p.
SADIKU, M. N. O.; MUSA, S. M.; ALEXANDER, K. Análise de circuitos elétricos com aplicações. Porto Alegre:
AMGH, 2014.
SVOBODA, J. A.; DORF, R. C. Introdução aos circuitos elétricos. 9. ed. Rio de Janeiro: LTC, 2016.
01/12/2025, 20:59 wlldd_251_u2_cir_ele_avahttps://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 24/25
Imagem de capa: Storyset e ShutterStock.
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 25/25
https://storyset.com/
https://www.shutterstock.com/pt/nas equações 1 e 2, a potência média ( associada aos sinais de tensão e
corrente pode ser calculada mediante a integração da potência instantânea ao longo de um ciclo do sinal
senoidal. Neste contexto, consideramos que um ciclo do sinal senoidal é representado por .
Portanto, a potência média ativa ( ) é obtida através da integral da potência instantânea ao longo de um
ciclo completo, assim temos que:
Resultando em:
Como a segunda integral é zero, é uma constante, resulta-se na Equação 5.
(5)
Em que:
é a potência média.
é a tensão de pico.
é a corrente de pico.
é o fator de potência.
Dessa forma, a potência média consumida por um circuito é a combinação da energia retida e da energia
devolvida durante um ciclo inteiro. Nessas condições, o consumo médio de energia dos circuitos equivale à
média da potência instantânea ao longo de um ciclo completo. A expressão que descreve a potência
instantânea, conforme apresentada na Equação 4, pode ser elaborada para oferecer uma análise mais
abrangente da potência em CA. Utilizando identidades trigonométricas, conseguimos obter o seguinte:
(6)
Relembrando a abordagem geométrica da impedância Z, que foi explorada na primeira unidade, é possível
identificar que:
(7)
(8)
Os elementos contidos nas equações 7 e 8 representam a parcela resistiva e a parcela reativa da impedância
da carga, respectivamente, na mesma ordem. Ao reformular a Equação 6, substituindo as equações 7 e 8 na
Equação 6, chegamos à Equação 9 da seguinte forma:
(9)
Por fim, podemos calcular o valor RMS (Root Mean Square) ou eficaz para uma onda senoidal, conforme
apresentado na Equação 10.
(10)
Em que:
RMS é o valor da Raiz Média Quadrada.
é o valor da amplitude ou valor de pico da onda.
SIMPLIFICANDO E RELACIONANDO OS COMPONENTES DA POTÊNCIA ALTERNADA
Tal como indicado pela fórmula da Equação 9 da seção anterior, a potência instantânea dissipada por uma
carga complexa se divide nas seguintes partes:
1. Existe uma componente média constante, representada por .
2. Uma segunda componente varia com o tempo de forma senoidal, com um valor médio zero. Isso é
causado pelas flutuações de potência na parte resistiva da carga. Essa componente pode ser expressa da
seguinte forma, conforme o desenvolvimento das equações 11 e 12.
(11)
Pm)
T   =   2π
ω
Pm
Pm =   1
T ∫
T
0
p(t) ⋅ dt
Pm =   1
T
∫
T
0
V  . I
2 coscos (θ) .  dt + 1
T
∫
T
0
V  . I
2 coscos (2 .  ω.  t −  θ) .  dt
coscos (θ)
Pm =
Vp .  Ip
2 coscos (θ)
Pm
Vp
Ip
coscos (θ)
p(t) = V 2
|Z| . [coscos (θ)  +  coscos (θ) . coscos (2ωt)  + sen(θ). sen(2ωt)]
p(t) = I 2.  |Z| .  coscos (θ) .   (1  + coscos (2ωt))  + I 2.  |Z| sen(θ). sen(2ωt)
|Z| .  coscos (θ) = R
|Z| sen(θ) = X
p(t) = I 2.  R .   (1 + coscos (2ωt))  + I 2.   X . sen(2ωt)
RMS ou Eficaz =
Vp
√2
Vp
Pm =  I 2R
PR(t) =  I 2.  R . coscos (2ωt)
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 4/25
(12)
Em que: representa a frequência angular.
3. A terceira componente também varia no tempo de maneira senoidal e tem um valor médio zero, devido
às flutuações de potência na parte reativa da carga. Ela pode ser descrita conforme as equações 13 e 14.
(13)
(14)
Em que:
e Q é conhecida como potência reativa, medida em Volt-Ampère-Reativos (VAr).
Uma forma de tornar mais simples o processo de calcular a potência envolve a introdução de um conceito
imaginário, porém altamente prático, chamado de potência aparente, conforme a Equação 15.
(15) Em que: S é a potência aparente.
é o fasor de tensão.
é o conjugado do fasor de corrente.
Ressalta-se que o símbolo asterisco representa o conjugado complexo. Desta forma, é simples de constatar
que essa definição nos leva a uma expressão mais usual, conforme é mostrado no desenvolvimento das
equações 16, 17 e 18.
(16)
(17)
Ou
(18)
Lembre-se de que é a forma complexa de .
Podemos interpretar a potência complexa de forma gráfica através do triângulo das potências,
representando-a como um vetor no plano complexo, como ilustrado na Figura 3.
Figura 3 | Representação complexa do triângulo das potências
Fonte: elaborada pelo autor.
Agora, conseguimos relacionar a potência aparente, ativa e reativa de acordo com as equações 19, 20 e 21,
respectivamente. Ou seja:
(19)
(20)
(21)
Em que:
S é a potência aparente em VA.
é a potência ativa em W. é a potência reativa em VAr.
é a tensão eficaz em volts.
é a corrente eficaz em ampères.
é o ângulo formado entre a tensão e a corrente em graus.
Em circuitos de corrente alternada com resistência, capacitância, indutância ou combinações de ambas, há
potência ativa e reativa. A potência total depende da defasagem entre as formas de onda da tensão e da
corrente. A potência ativa máxima ocorre quando estão "em fase", com picos e cruzamentos simultâneos. Isso
faz a potência ativa igual à aparente. Contudo, desvios geram potência ativa menor que a aparente, definindo
o fator de potência pelo ângulo de fase. Segundo Moraco, Araujo, Fernandes (2018), o ângulo de fase é crucial
PR(t) =  Pm . coscos (2ωt)
ω
PX(t) =  I 2.  X . (2ωt)
PX(t) =  Q . (2ωt)
X = lm (Z)
S = V .  I *̄̄
V  –
 I–
*
S = V .  I . coscos (θ)  + j.V . I. sen(θ)
S = I 2.R + j. I 2.X =  I 2.Z
S = Pm + j.Q
Z Z =  R + j.X
S
|S| =  √P 2
m + Q2 = Vef  .  Ief
Pm = Vef .   Ief  . coscos (θ)
Q = Vef  .  Ief  . sen(θ)
Pm Q
Vef
 Ief
θ
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 5/25
na absorção de potência. A potência média em cargas de corrente alternada depende do cosseno do ângulo
da impedância, chamado de fator de potência (FP). Esse fator é zero para cargas puramente indutivas ou
capacitivas, 1 para cargas puramente resistivas e varia entre 0 e 1 em outros casos (0 0, indicando um FP atrasado.
VIDEO RESUMO
Olá, estudante! Convidamos você a explorar o vídeo resumo, que está dedicado aos temas essenciais da aula;
são eles: Potência Instantânea e Média, Valor RMS ou Eficaz, Potência Aparente e Fator de Potência (FP).
Estudamos que a Potência Instantânea é a potência em um dado instante de tempo, e a Potência Média é a
média da potência ao longo do tempo. Já o Valor RMS é o Valor Eficaz que equivale ao valor contínuo de uma
onda senoidal, e a Potência Aparente é a potência total em um circuito de corrente alternada. Por fim,
estudamos o Fator de Potência, que é a relação entre a potência ativa (real) e a potência aparente em um
circuito de CA. O FP indica a eficiência de um circuito. Neste vídeo, você terá a oportunidade de analisar com
profundidade esses conceitos fundamentais. Prepare-se para uma jornada de aprendizado enriquecedora!
Vamos começar!
 Saiba mais
Olá, estudante!
Convidamos você a se aperfeiçoar nos conhecimentos adquiridossobre Valor RMS ou Eficaz de sinais
senoidais realizando a leitura do seguinte trabalho de conclusão de curso intitulado: Análise Comparativa
Entre as Leituras de Valores RMS de Diferentes Medidores, Diante de Sinais Senoidais e Distorcidos, da
autora Luiza Ferreira Cunha.
Bons estudos!
FP   = coscos θ  =   Pm
Vef .  Ief
Pm Vef
Ief
INTRODUÇÃO
Olá, caro estudante!
Os sistemas elétricos trifásicos têm uma variedade de aplicações industriais e comerciais, devido à sua
eficiência e capacidade de lidar com cargas pesadas de forma mais eficaz do que sistemas monofásicos vistos
na aula anterior. Para compreender adequadamente esses sistemas, é essencial dominar conceitos-chave,
Aula 2
CIRCUITOS TRIFÁSICOS
Olá, caro estudante! Os sistemas elétricos trifásicos têm uma variedade de aplicações industriais e
comerciais, devido à sua eficiência e capacidade de lidar com cargas pesadas de forma mais eficaz do
que sistemas monofásicos vistos na aula anterior
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 6/25
https://repositorio.bc.ufg.br/riserver/api/core/bitstreams/3f7fe48d-506f-4da7-a95a-e32089f83368/content
https://repositorio.bc.ufg.br/riserver/api/core/bitstreams/3f7fe48d-506f-4da7-a95a-e32089f83368/content
https://repositorio.bc.ufg.br/riserver/api/core/bitstreams/3f7fe48d-506f-4da7-a95a-e32089f83368/content
como tensões trifásicas equilibradas, tensões de linha e tensões de fase, bem como as conexões em estrela e
triângulo.
Tensões trifásicas equilibradas referem-se a uma configuração na qual as três fontes de tensão alternada
(fases) têm a mesma magnitude e estão defasadas por 120 graus uma das outras. Esse equilíbrio é crucial
para garantir a estabilidade e o funcionamento adequado dos equipamentos elétricos e motores trifásicos.
Está preparado para avançar nestes conceitos? Então, vamos lá!
DEFININDO OS ELEMENTOS DE SISTEMAS TRIFÁSICOS
Tensões trifásicas equilibradas ou simétricas são amplamente aplicadas em diversos sistemas industriais e
comerciais. Essas tensões são essenciais para garantir o funcionamento eficiente e confiável de equipamentos
elétricos, tais como: sistemas de distribuição de energia e cargas rotativas (geradores e motores).
Em um sistema trifásico equilibrado, três fontes de tensão alternada (fases) estão interligadas de forma que
suas magnitudes sejam iguais e suas defasagens sejam de 120 graus entre si. Isso cria um equilíbrio elétrico
que minimiza as flutuações de tensão e corrente, tornando o sistema mais estável e eficaz (Moraco; Araujo;
Fernandes, 2018).
A importância das tensões trifásicas equilibradas está relacionada à distribuição de energia em larga escala e
ao funcionamento de motores trifásicos, que são amplamente utilizados em indústrias, transportes e outros
setores. Um sistema desequilibrado pode resultar em sobrecargas em uma ou mais fases, reduzindo a
eficiência e a vida útil dos equipamentos elétricos.
A tensão de linha, conhecida também como tensão composta, é a tensão entre os terminais de duas fases em
um sistema trifásico. Isso significa que, em um sistema trifásico com fases A, B e C, a tensão de linha é a
diferença de potencial entre as fases A e B, as fases B e C e as fases C e A. Essa medida é necessária para
determinar a potência total fornecida a um sistema ou carga, pois considera todas as três fases (Sadiku; Musa;
Alexander, 2014).
Já a tensão de fase é a tensão entre um dos terminais de uma fase e o neutro, caso o neutro esteja disponível.
Em um sistema trifásico, isso significa que a tensão de fase é a diferença de potencial entre uma das fases (A,
B ou C) e o neutro (se estiver presente) (Castelo Branco Filho, 2017).
A distinção entre esses dois tipos de tensão é fundamental para o dimensionamento e a operação de
equipamentos e sistemas elétricos, já que a tensão de linha é maior que a tensão de fase em sistemas
trifásicos, influenciando diretamente na potência disponível.
Por último, temos a ligação estrela (Y) e a ligação triângulo (Δ), que são duas configurações fundamentais em
sistemas elétricos trifásicos, desempenhando relevante função na distribuição de energia elétrica. Essas
ligações representam diferentes maneiras de conectar as três fases de um sistema trifásico e possuem
implicações significativas em termos de tensões, correntes e características de funcionamento.
Na ligação estrela, os terminais de cada fase são conectados a um ponto comum, formando um arranjo
semelhante a uma estrela. A conexão em estrela permite a obtenção de uma tensão de fase menor em
relação à tensão de linha. Isso é vantajoso quando a tensão precisa ser reduzida para atender aos requisitos
de equipamentos ou cargas específicas.
Por outro lado, na ligação triângulo, os terminais de fase são conectados em série, formando um circuito
fechado que se assemelha a um triângulo. Essa configuração é frequentemente utilizada em cargas industriais
que requerem uma tensão de fase igual à tensão de linha, proporcionando uma maior potência e eficiência.
A escolha entre ligação estrela e ligação triângulo depende das necessidades do sistema, das características
das cargas e dos equipamentos envolvidos. Estudar essas duas configurações é de suma importância, uma vez
que elas afetam o dimensionamento, a operação e a eficiência de sistemas elétricos trifásicos.
EQUACIONANDO E CARACTERIZANDO OS SISTEMAS TRIFÁSICOS EQUILIBRADOS
Neste bloco de estudo sobre circuitos elétricos de corrente alternada (CA) em regime permanente, estamos
introduzindo uma nova perspectiva. Até o momento, abordamos o que chamamos de circuitos de fase única
ou monofásicos. Agora, ampliaremos nossas técnicas de análise para incluir circuitos trifásicos, ou seja,
circuitos que contêm três fontes de tensão separadas por 120° elétricos entre cada fase do sistema.
Os sistemas trifásicos são mais eficientes e econômicos em comparação com sistemas de fase única ou
bifásicos, pois requerem menos material condutor para a transmissão de energia elétrica. Esse tipo de circuito
é muito utilizado para alimentar motores de grande porte e cargas de alta potência.
Entre os benefícios, destacamos que as correntes de fase se anulam mutuamente, totalizando zero em caso
de carga linear equilibrada. Isso resulta em um tamanho menor para o condutor neutro. Além disso, as
vibrações do gerador e do motor são reduzidas devido à transferência constante de energia. Os sistemas de
circuito trifásico podem gerar um campo magnético rotativo com direção e magnitude constantes,
simplificando o projeto de motores elétricos.
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 7/25
Exploramos os circuitos trifásicos por diversas razões fundamentais. Optar por gerar e transmitir energia
elétrica de maneira polifásica é mais eficiente e econômico em comparação com sistemas monofásicos. Em
um sistema trifásico, o peso dos condutores e outros componentes é reduzido em relação a um sistema
monofásico que entrega o mesmo volume de energia elétrica. Isso resulta em uma transmissão mais eficiente
da energia em circuitos polifásicos. No Brasil, a frequência do sistema de potência é de 60 Hz, enquanto em
outras partes do mundo é comum o uso de 50 Hz.
Se as cargas resultam em correntes que estão equilibradas em relação às tensões aplicadas, denominamos o
circuito como trifásico balanceado. De acordo com a Figura 1, essa configuração de fonte apresenta tensões
de fase específicas, ou seja, tensões de linha em relação ao neutro, conforme mostram as equações 1, 2 e 3.
Observe!
(1)
(2)
(3)
Figura 1 | Sistema com tensões trifásicas equilibradas
Fonte: elaborada pelo autor.
Na Figura 2, é apresentada a representaçãofasorial das tensões.
Figura 2 | Diagrama fasorial para um sistema trifásico balanceado
Fonte: Moraco, Araujo e Fernandes (2018, p. 96).
A ordem de fase para esse conjunto é abc, conhecida também como sequência de fase positiva, indicando que
está atrasada em 120° em relação a . Estabeleceremos uma notação padronizada, sempre tratando
as tensões , e seguindo a sequência abc. Além disso, assumimos comumente, sem perda de
generalidade, que o ângulo da tensão de referência é . Uma propriedade relevante de um sistema
de tensões simétricas é expressa por:
Ressalta-se que, ao resolver os fasores de tensão em componentes ao longo dos eixos real e imaginário, essa
propriedade pode ser facilmente validada. Já os tipos de conexões, em estrela e triângulo, assim como suas
ralações de tensão e corrente em cada topologia, serão discutidos na próxima seção.
CARACTERÍSTICAS DAS LIGAÇÕES ESTRELA (Y) E TRIÂNGULO (Δ)
Sob a perspectiva do usuário que conecta um dispositivo à fonte de tensão trifásica equilibrada, não é crucial
compreender como as tensões são geradas. Contudo, é pertinente observar que, caso as correntes de carga
resultantes da conexão do dispositivo à fonte de energia, conforme ilustrado na Figura 1, também estejam
equilibradas, existem duas configurações equivalentes possíveis para a carga: configuração em estrela (ou Y) e
configuração delta (Δ ou triângulo). A configuração equilibrada em estrela é apresentada na Figura 3. Nesse
arranjo, os terminais das cargas são conectados ao ponto central de uma fonte de alimentação trifásica,
formando uma configuração em formato de estrela. Esse método proporciona estabilidade e distribuição
equilibrada das correntes entre as fases. Na Figura 3, é ilustrada a representação gráfica de uma conexão
estrela equilibrada, em que as cargas são distribuídas simetricamente a partir do ponto central. Essa
abordagem é amplamente utilizada em sistemas elétricos industriais, oferecendo eficiência e confiabilidade
no fornecimento de energia para diferentes tipos de cargas. Para esta topologia, a corrente da linha é igual à
corrente da fase ( ), e a tensão de fase é igual à tensão de linha dividido por raiz de 3, ou seja,
Van = Vf∠0° Vrms̄
Vbn = Vf∠ − 120° Vrms̄
Vcn = Vf∠240° Vrms = Vf∠120° Vrms̄
Vbn Van
Van̄ Vbn̄ Vcn̄
∠Van = 0°̄
Van + Vbn + Vcn = 0̄̄̄
IL = IF
(VF = VL
√3
)
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 8/25
Figura 3 | Configuração em estrela (Y)
Fonte: elaborada pelo autor.
A configuração delta equilibrada é representada na Figura 4. Nesse arranjo, os terminais das cargas são
conectados formando um circuito triangular fechado, sem a utilização de um ponto central, como na
configuração estrela (Figura 3). Na Figura 4, é ilustrada graficamente uma conexão delta equilibrada, em que
as cargas estão distribuídas ao longo das três fases, criando um circuito fechado. Essa configuração é
frequentemente empregada em sistemas elétricos industriais e de potência, oferecendo eficiência na
transmissão de energia para cargas específicas. A conexão delta é conhecida por sua capacidade de lidar com
cargas desbalanceadas e proporcionar uma distribuição uniforme de correntes nas fases.
Figura 4 | Configuração em delta (Δ)
Fonte: elaborada pelo autor.
Para a configuração delta (Δ), temos que a tensão de fase é igual à tensão de linha ( ), e a corrente
de fase é igual à corrente de linha dividido por raiz de 3, ou seja, .
As configurações em estrela e delta apresentam benefícios distintos. No contexto da configuração em estrela,
é possível acessar duas tensões – linha a linha e linha a neutro. Além disso, oferece um ponto conveniente
para a conexão do aterramento, contribuindo para a proteção do sistema ao limitar as magnitudes das
tensões de surto. Por outro lado, a configuração delta se destaca por ser mais equilibrada, sendo
especialmente eficaz para lidar com cargas desequilibradas. Adicionalmente, é capaz de capturar a terceira
harmônica. A presença de harmônicos em sistemas elétricos indica distorções nas formas de onda de
corrente e tensão, afastando-se das características senoidais.
A presença de correntes harmônicas resulta da ligação de cargas não lineares ao sistema de distribuição. Uma
carga é considerada não linear quando a corrente que consome não segue a mesma forma de onda da tensão
de alimentação. O fluxo de correntes harmônicas através das impedâncias do sistema gera, por sua vez,
harmônicos de tensão, causando distorções na tensão de alimentação. Dado que tanto a fonte quanto a carga
podem ser conectadas em configurações Y ou Delta, é possível conectar circuitos trifásicos balanceados de
diversas maneiras, como Y-Y, Y-Delta, Delta-Y ou Delta-Delta. Vale ressaltar que essas ligações serão
estudadas na próxima aula. Bons estudos!
VÍDEO RESUMO
Olá, caro estudante! Gostaríamos de incentivá-lo a explorar o vídeo resumo dedicado aos tópicos centrais
abordados nesta aula, ou seja, tensões trifásicas equilibradas, tensão de linha e tensão de fase e conexões em
estrela e triângulo. As tensões trifásicas equilibradas constituem um elemento fundamental em sistemas
elétricos, em que três tensões alternadas são geradas simultaneamente, mantendo uma relação de 120 graus
entre cada fase. Ao explorar as características dessas tensões, é importante compreender a diferença entre a
tensão de linha e a tensão de fase. A tensão de linha é a medida entre dois pontos de linha, enquanto a
tensão de fase refere-se à voltagem entre uma fase e o ponto neutro. Essa distinção é essencial para análises
precisas em sistemas trifásicos. Além disso, as conexões em estrela e triângulo são configurações comuns em
sistemas trifásicos. A conexão em estrela, conhecida também como Y, envolve a ligação das cargas ao ponto
central da fonte, proporcionando estabilidade e facilitando a conexão ao aterramento. Por outro lado, a
conexão em triângulo, ou Delta, forma um circuito fechado entre as fases, sendo eficaz para lidar com cargas
desequilibradas. Vamos começar!
VF = VL
(IF = IL
√3
)
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescric… 9/25
 Saiba mais
Olá, estudante!
Convidamos você a aprimorar e reforçar os conhecimentos adquiridos sobre circuitos trifásicos durante a
aula realizando a leitura do Capítulo 12, Circuitos Trifásicos, do livro Introdução aos Circuitos Elétricos,
dos autores Richard C. Dorf e James A. Svoboda. O conteúdo correlato ao abordado nesta aula é descrito
entre as páginas 519 e 550 do referido livro.
Ótima leitura e bons estudos!
INTRODUÇÃO
Olá, caro estudante!
A análise de circuitos elétricos tem a função de compreensão e design de sistemas elétricos complexos. Entre
as topologias mais comuns, estão os circuitos estrela-estrela, estrela-triângulo, triângulo-estrela e triângulo-
triângulo. No contexto dos circuitos estrela-estrela, as conexões em estrela nos pontos de entrada e saída
proporcionam uma distribuição equitativa de corrente e tensão. Por outro lado, os circuitos estrela-triângulo
apresentam uma combinação de configurações em estrela e triângulo, oferecendo vantagens específicas em
diferentes aplicações. Já os circuitos triângulo-estrela e triângulo-triângulo apresentam desafios distintos na
análise de corrente e tensão, exigindo uma abordagem cuidadosa para determinar propriedades elétricas
essenciais. Estudar essas diferentes topologias é essencial para engenheiros e profissionais da área elétrica,
permitindo o desenvolvimento eficiente e otimizado de sistemas elétricos para uma variedade de aplicações
industriais.
Está preparado para avançar nessas temáticas? Então, vamos lá!
DEFININDO OS TIPOS DE CONEXÕES
Aconexão do tipo estrela-estrela (Y-Y), conhecida também como conexão estrela ou Y, é uma configuração
comum em circuitos elétricos trifásicos. Nesse arranjo, cada elemento do circuito está conectado a um ponto
central, formando uma estrutura que se assemelha a uma estrela. Em termos práticos, isso significa que as
extremidades de três componentes (geralmente, resistores, reatores ou dispositivos elétricos) estão
conectadas a um ponto central, formando um triângulo equilátero. Esse ponto central é, muitas vezes,
referido como ponto neutro.
A conexão estrela-estrela é amplamente utilizada em sistemas de distribuição de energia elétrica e motores
trifásicos. Ela oferece vantagens, como a facilidade na distribuição equitativa de corrente e tensão entre os
elementos, o que contribui para a estabilidade e eficiência do sistema. A análise cuidadosa dessa configuração
é essencial para compreender seu comportamento e otimizar seu desempenho em diversas aplicações
elétricas (Castelo Branco Filho, 2017).
A conexão do tipo estrela-triângulo (Y - Δ) é uma configuração comum em sistemas elétricos trifásicos,
utilizada, especialmente, em motores elétricos. Essa configuração é projetada para permitir uma partida suave
do motor, reduzindo o pico de corrente durante o início da operação.
Na fase de partida, o motor é conectado em configuração estrela (Y), em que cada terminal do motor é
conectado a um ponto central, formando uma estrutura em estrela. Isso reduz a tensão aplicada a cada
bobina, diminuindo a corrente de partida e evitando sobrecargas. Após o motor atingir uma velocidade pré-
determinada, a conexão é alterada para triângulo (Δ), aumentando a tensão e permitindo a operação normal
em plena carga.
Essa transição entre estrela e triângulo é frequentemente realizada por meio de um dispositivo de
chaveamento específico. A conexão estrela-triângulo é uma prática eficiente para minimizar os impactos da
Aula 3
ANÁLISE DE CIRCUITOS TRIFÁSICOS EQUILIBRADOS
Olá, caro estudante! A análise de circuitos elétricos tem a função de compreensão e design de sistemas
elétricos complexos.
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 10/25
partida em motores elétricos, proporcionando uma solução suave e eficaz para sistemas trifásicos.
Já a conexão do tipo triângulo-estrela (Δ - Y), conhecida também como conexão triângulo ou delta para estrela,
é também uma configuração comum em sistemas elétricos trifásicos. Nesta configuração, os elementos do
circuito são inicialmente conectados em triângulo (Δ) durante a fase de partida e, em seguida, são alterados
para uma configuração em estrela (Y) durante a operação normal.
Durante a partida, a conexão em triângulo reduz a tensão em cada fase, minimizando, assim, a corrente de
partida. Isso é particularmente útil para motores elétricos, pois ajuda a evitar picos de corrente durante o
arranque. Após a partida bem-sucedida, a conexão é trocada para estrela, proporcionando condições ideais
de operação em plena carga. A conexão triângulo-estrela é uma estratégia comum para otimizar a eficiência e
a segurança na operação de motores trifásicos em sistemas elétricos industriais (Sadiku; Musa; Alexander,
2014).
Por último, temos a conexão do tipo triângulo-triângulo (Δ - Δ), que se refere a uma configuração específica em
sistemas elétricos trifásicos, na qual os elementos do circuito estão permanentemente conectados em um
arranjo triangular, conhecido também como configuração delta (Δ). Essa configuração é usada em casos em
que é desejável manter a conexão em triângulo tanto durante a partida quanto durante a operação normal
(Moraco; Araujo; Fernandes, 2018).
Ao contrário das configurações estrela (Y) e estrela-triângulo, que envolvem uma mudança de configuração
durante o ciclo de operação, a conexão triângulo-triângulo mantém a mesma configuração ao longo do
tempo. Essa abordagem é menos comum em comparação com outras configurações, mas pode ser aplicada
em sistemas nos quais a carga e as características do motor permitem o uso contínuo da conexão em
triângulo.
A configuração delta oferece vantagens em termos de correntes de linha e de fase, mas a escolha entre
triângulo-triângulo e outras configurações depende das características específicas do sistema e dos requisitos
de operação.
EQUACIONANDO E CARACTERIZANDO OS TIPOS DE CONEXÕES
Suponha, agora, que tanto a fonte quanto a carga estejam conectadas em estrela, como mostrado na Figura 1.
Figura 1 | Conexão Y - Y balanceada
Fonte: elaborada pelo autor.
Para a sequência positiva ABC, as tensões de fase são representadas de acordo com as equações 1, 2 e 3.
(1)
(2)
(3)
Já para a representação das tensões de linha, podem ser calculadas por meio das tensões de fase através das
equações 4, 5 e 6.
(4)
(5)
(6)
Van = Vf∠0° V̄
Vbn = Vf∠ − 120° V̄
Vcn = Vf∠240° V = Vf∠120° V̄
Vab = Van + Vbn̄
Vab = Vf∠0°+Vf∠ − 120°̄
Vab =  √3 Vf∠30° V̄
Vbc =  √3 Vf∠ − 90° V̄
Vca =  √3 Vf∠ − 210° V̄
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 11/25
As tensões de linha, assim como as tensões de fase, estão representadas na Figura 2. Indicaremos a
magnitude das tensões de linha como e, consequentemente, para um sistema equilibrado, a relação entre
a tensão de linha (V) e a tensão de fase (f) é dada por
Figura 2 | Representação fasorial de tensões de fase e de linha em um sistema equilibrado estrela-estrela
Fonte: Moraco, Araujo e Fernandes (2018, p. 101).
Como visto na Figura 1, a corrente de linha para a fase “a“ é representada conforme a Equação 7.
(7)
As correntes nas fases restantes, e , têm a mesma intensidade que a corrente , mas estão defasadas
em 120° e 240°, respectivamente. A corrente de neutro é, portanto, a soma das correntes individuais ,
e , e é expressa como .
Considere, agora, a carga conectada em Y-Delta, como mostrada na Figura 3.
Figura 3 | Conexão Y- Delta balanceada
Fonte: elaborada pelo autor.
Note que, nessa disposição, a tensão entre linha a linha é equivalente à tensão em cada impedância de carga.
Se as tensões de fase provenientes da fonte seguirem a descrição das equações 1, 2 e 3, as tensões entre
fases, ou seja, as tensões de linha, são expressas como mostrado nas equações 8, 9 e 10.
(8)
(9)
(10)
Em que representa a intensidade da tensão entre fases na carga conectada em configuração delta e na
fonte, dado que não há impedância de linha na rede.
Já as tensões de fases são descritas conforme as equações 11, 12 e 13.
(11)
(12)
(13)
Ao continuar examinando a Figura 3, observamos que a corrente na carga é representada conforme Equação
14.
(14)
VL
VL = √3 Vf .
I a = Van
ZY
=
Vf∠0°
ZY
¯̄
I b̄ I c̄ I ā
I n̄ I ā
I b̄ I c̄ I n = I a + I b + I c = 0̄̄̄̄
 Vab =  √3 Vf∠30°= VL∠30°=  VAB̄̄
Vbc =  √3 Vf∠ − 120°= VL∠ − 120°=  VBC̄̄
Vca =  √3 Vf∠120°= VL∠120°=  VCĀ̄
VL
Van =  Vf∠0°̄
Vbn =  Vf∠ − 120°̄
Vcn =  Vf∠120°̄
I AB = Vab
ZΔ
¯¯
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 12/25
Considerando que e têm a mesma intensidade que , mas com defasagens de 120° e 240°,
respectivamente. Ao aplicarmos a Lei de Kirchhoff para corrente, resultam em:
.
Utilizando a mesma estratégia utilizada anteriormente para estabelecer a relação entre as tensões entre fases
e as tensões de fase em uma conexão Y-Y, podemos demonstrar que a relação entre as magnitudes das
correntes de fase na carga conectada em configuração Delta e a corrente de linha é:
. Assim, afirmamos que a corrente de linha é três vezesmaior do que a corrente de fase e está
defasada em 30°. Portanto, a corrente de linha resulta conforme equações 15, 16 e 17.
(15)
(16)
(17)
EQUACIONANDO E CARACTERIZANDO OS TIPOS DE CONEXÕES (CONTINUAÇÃO)
Dando continuidade aos tipos de conexões, considere a carga conectada em Δ - Delta como mostrada na
Figura 4.
Figura 4 | Conexão Δ - Delta balanceada
Fonte: elaborada pelo autor.
A relação entre a corrente de linha e a corrente de fase é dada pela Equação 18.
(18)
Para calcular as tensões de fase para este tipo de conexão, são utilizadas as equações 19, 20 e 21.
(19)
(20)
(21)
As correntes de fase são representadas conforme as equações 22, 23 e 24.
(22)
(23)
(24)
Para esse tipo de topologia, a tensão de fase é igual à tensão de linha. Portanto, as tensões de linha são
representadas conforme as equações 25, 26 e 27.
(25)
(26)
(27)
Por último, temos as correntes de linha, que são em função da corrente de fase com um acréscimo de 30°. As
equações 28, 29 e 30 mostram as expressões para calcular estas variáveis.
(28)
(29)
(30)
Por fim, estudaremos a configuração Δ - Estrela. Considere a carga conectada em Δ – Delta, como mostrada na
Figura 5.
IBC̄ I CĀ I AB̄
I aA = I AB + I AC = I AB − I CĀ̄̄̄̄
IL = √3. If
Ia =  √3 IAB∠ − 30°
Ib =  Ia∠ − 120°
Ic =  Ia∠120°
IL =  √3 .   If
Vab =  Vf∠0°̄
Vbc =  Vf∠ − 120°̄
Vca =  Vf∠120°̄
I AB = Vab
ZΔ
¯̄
IBC = Vbc
ZΔ
¯¯
I CA = Vca
ZΔ
¯¯
Vab = VAB =  Vf∠0°̄̄
Vbc =  VBC =  Vf∠ − 120°̄̄
Vca =  VCA =  Vf∠120°̄̄
Ia =  √3 IAB∠ − 30°
Ib =  Ia∠ − 120°
Ic =  Ia∠120°
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 13/25
Figura 5 | Conexão Δ - Estrela balanceada
Fonte: elaborada pelo autor.
As expressões para calcular as tensões e correntes de fase são descritas conforme as equações 31, 32, 33, 34,
35 e 36, respectivamente.
(31)
(32)
(33)
(34)
(35)
(36)
Por fim, temos as expressões para calcular as tensões e correntes de linhas, respectivamente, conforme as
equações 37, 38, 39, 40, 41 e 42.
(37)
(38)
(39)
(40)
(41)
Na prática, a configuração em Δ é frequentemente preferida para as cargas devido às suas características de
corrente de linha mais equilibrada e eficiência operacional em determinadas aplicações. Por outro lado, para
as fontes, a conexão Y é mais amplamente utilizada devido à facilidade de distribuição de tensão e corrente,
tornando-a uma escolha prática em diversos contextos.
Assim, é importante ressaltar que a topologia estrela-triângulo (Y - Δ) emerge como a configuração mais
empregada em sistemas elétricos. Essa combinação oferece a flexibilidade de otimizar as vantagens
específicas de cada configuração, proporcionando eficiência e estabilidade tanto para as fontes quanto para
as cargas, resultando em uma abordagem versátil e amplamente adotada na engenharia elétrica.
VIDEO RESUMO
Olá, estudante! Assista ao vídeo resumo da nossa aula, que está dedicado aos temas fundamentais, que são:
análise de circuitos estrela-estrela, estrela-triângulo e triângulo-estrela e triângulo-triângulo. A análise de
circuitos elétricos envolve diferentes configurações, cada uma com características distintas. Nos circuitos
estrela-estrela, é a configuração em que os elementos do circuito estão conectados em estrela (Y) tanto na
entrada quanto na saída; proporciona distribuição equitativa de corrente e tensão e é amplamente utilizado
em sistemas de distribuição e motores trifásicos. Na configuração estrela-triângulo, que combina estrela (Y) na
entrada e triângulo (Δ) na saída, é frequentemente utilizada em motores elétricos; facilita uma partida suave,
reduzindo, com isso, a corrente de partida. A configuração triângulo-estrela é aplicada em sistemas
específicos, tendo em vista que essa combinação atende aos requisitos de operação. Por fim, temos a
Vab = VAB =  Vf∠0°̄̄
Vbc =  VBC =  Vf∠ − 120°̄̄
Vca =  VCA =  Vf∠120°̄̄
I AB =  I ā̄
IBC =  I b̄̄
I CA =  I c̄̄
Vab = VAB̄̄
Vbc =  VBC̄̄
Vca =  VCĀ̄
I a =
Vf∠−30°
√3. ZY
¯
I b = Ia∠ − 120̄
I c = Ia∠120̄
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 14/25
topologia triângulo-triângulo, a qual possui uma ligação em triângulo (Δ) tanto na entrada quanto na saída.
Essa configuração é a mesma ao longo do tempo da operação, sendo utilizada em sistemas em que a carga e
as características do motor permitem essa disposição. Então, vamos ao vídeo?
 Saiba mais
Olá, estudante!
Convidamos você a se aprimorar e revisar os conhecimentos adquiridos sobre os tipos de conexões
realizando a leitura do Capítulo 12, Circuitos Trifásicos, das páginas 445 a 458, do livro Fundamentos de
circuitos elétricos, do autor Charles K. Alexander e Matthew N. O. Sadiku (2013). Bons estudos!
INTRODUÇÃO
Olá, caro estudante!
O estudo e a gestão eficientes da potência em sistemas elétricos possuem um papel relevante na operação
confiável e otimizada de instalações industriais e comerciais. Em um sistema equilibrado, a potência é
distribuída de maneira uniforme entre as fases, garantindo estabilidade e eficiência. A compreensão dos
princípios fundamentais relacionados à medição de potência trifásica é essencial para engenheiros eletricistas
e profissionais envolvidos na manutenção e na operação de redes elétricas complexas. A medição precisa da
potência trifásica envolve a avaliação das grandezas elétricas em cada fase, considerando a natureza
alternada das correntes e tensões.
Um aspecto crítico a ser considerado na gestão de potência é o fator de potência. O fator de potência indica a
eficiência com que a energia elétrica é convertida em trabalho útil, sendo uma medida crucial para a eficiência
energética. A correção do fator de potência torna-se, então, uma prática importante para minimizar perdas e
otimizar a utilização da energia. Estratégias, como a instalação de capacitores, podem ser empregadas para
corrigir o fator de potência, melhorando a eficiência do sistema e reduzindo os custos associados à energia
reativa.
Vamos avançar nessas temáticas? Então, vamos lá!
CONHECENDO OS TIPOS DE POTÊNCIA ELÉTRICA E O FATOR DE POTÊNCIA
Estudar a potência em um sistema elétrico equilibrado é primordial para entender a distribuição eficiente de
energia em instalações industriais e comerciais. Em um sistema equilibrado, as grandezas elétricas, como
corrente e tensão, são distribuídas uniformemente entre as fases. Isso significa que a carga é distribuída de
maneira equitativa, evitando desequilíbrios que poderiam resultar em perdas de energia e comprometer a
estabilidade do sistema.
A potência em um sistema elétrico é geralmente categorizada em potência ativa (ou real), potência reativa e
potência aparente. A potência ativa (P) é a parcela da potência que realiza efetivamente o trabalho útil, como a
alimentação de motores e dispositivos elétricos, medida em watts (W). A potência reativa (Q), por outro lado,
não realiza trabalho útil, mas é necessária para sustentar campos magnéticos em dispositivos indutivos e
capacitivos, medida em volt-ampère-reativo (VAr). A potência aparente (S) é a combinação de potência ativa e
reativa, sendo medida em volt-ampere (VA) (Sadiku; Musa; Alexander, 2014).
Em sistemas elétricos trifásicos, que são amplamente utilizados em muitas aplicações industriais devido à sua
eficiência, a medição de potência é um processo complexo. A potência trifásica é a soma vetorial das
potências em cada fase. Em um sistema equilibrado, no qual as três fases são iguais em magnitude e
deslocadas por 120 graus entre si, a potência trifásica pode ser calculada como a raiz quadrada da soma dos
quadrados das potências em cada fase.
Aula 4
POTÊNCIA TRIFÁSICA
Olá, caro estudante!O estudo e a gestão eficientes da potência em sistemas elétricos possuem um papel
relevante na operação confiável e otimizada de instalações industriais e comerciais.
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 15/25
https://www.academia.edu/44555774/Sadiku_5a_Ed_Fundamentos_de_Circuitos_El%C3%A9tricos_pt_BR_com_MARCADORES_
https://www.academia.edu/44555774/Sadiku_5a_Ed_Fundamentos_de_Circuitos_El%C3%A9tricos_pt_BR_com_MARCADORES_
https://www.academia.edu/44555774/Sadiku_5a_Ed_Fundamentos_de_Circuitos_El%C3%A9tricos_pt_BR_com_MARCADORES_
https://www.academia.edu/44555774/Sadiku_5a_Ed_Fundamentos_de_Circuitos_El%C3%A9tricos_pt_BR_com_MARCADORES_
A medição eficaz da potência trifásica requer o uso de instrumentos adequados, como medidores de potência
trifásica. Esses dispositivos são projetados para medir com precisão as grandezas elétricas em cada fase e
calcular a potência total do sistema. Além disso, é importante considerar o fator de potência ao medir a
potência em sistemas trifásicos, uma vez que a eficiência do sistema está diretamente relacionada à
sincronização entre as correntes e as tensões em cada fase (Moraco; Araujo; Fernandes, 2018).
O fator de potência (FP) é uma medida essencial da eficiência com que a energia elétrica é convertida em
trabalho útil. Em sistemas elétricos, o FP é frequentemente afetado pela presença de cargas indutivas, como
motores e transformadores, que consomem potência reativa. Quando o FP é baixo, significa que uma parcela
significativa da energia está sendo perdida como potência reativa, resultando em um uso ineficiente da
eletricidade (Hayt; Kemmerly; Durbin, 2014).
A correção do FP é uma prática realizada para otimizar a eficiência energética. Isso envolve o uso de
dispositivos como capacitores para compensar a potência reativa e melhorar o FP. Os capacitores fornecem a
potência reativa necessária, reduzindo a carga sobre o sistema elétrico. A correção eficaz do FP não apenas
melhora a eficiência do sistema mas também pode resultar em economia de custos, pois reduz as perdas de
energia nos sistemas de energia elétrica.
Além dos benefícios econômicos, a correção do FP contribui para a estabilidade do sistema elétrico,
prevenindo quedas de tensão, superaquecimento de equipamentos e outras complicações associadas a um
FP inadequado.
INTERPRETANDO AS POTÊNCIAS ELÉTRICAS MONOFÁSICA E TRIFÁSICA EQUILIBRADAS
Uma carga, quando é ligada a uma fonte de energia trifásica, consome energia elétrica dessa mesma fonte. O
valor da potência da carga é crucial para calcular a capacidade necessária da fonte para suprir a carga, para
dimensionar os fios que conectam a fonte de energia principal à carga e para estabelecer o tipo de proteção
mais adequado para o sistema elétrico.
Nessa parte, exploraremos alguns dos conceitos que possuem relação com a potência trifásica, os métodos
empregados para minimizar a potência reativa na fonte, os meios de mensurar a potência trifásica ativa e
como calcular e corrigir o fator de potência de uma carga trifásica.
A potência em um circuito trifásico é calculada de maneira similar à potência monofásica. A diferença principal
reside no fato de que a potência trifásica se refere à potência total de uma carga trifásica, enquanto a
potência monofásica diz respeito apenas a uma parte da carga trifásica ou à carga total, caso a referida carga
for fornecida por uma fonte monofásica.
Agora, analisaremos a potência em um sistema trifásico equilibrado, começando pela potência instantânea
consumida pela carga. Se considerarmos uma carga conectada em configuração Y, as tensões de fase podem
ser expressas no domínio do tempo, conforme mostram as equações 1, 2 e 3:
(1)
(2)
(3)
A introdução do valor eficaz (rms) da tensão de fase incorpora o fator
. Se a impedância , as correntes de fase se encontram em defasagem (atrasada) em relação às
suas respectivas tensões de fase por um ângulo θ. Neste sentido, é possível calcular as correntes de fase por
meio das equações 4, 5 e 6.
(4)
(5)
(6)
Em que representa o valor eficaz (rms) da corrente de fase.
A potência instantânea total na carga é obtida somando as potências instantâneas nas três fases, conforme é
expresso na Equação 7 e resultando na Equação 8. Vamos conferir?
(7)
(8)
Dessa forma, a potência instantânea em qualquer ponto de um circuito trifásico equilibrado permanece
constante ao longo do tempo, ao contrário do que ocorre em uma única fase. Em sistemas trifásicos, a
característica de invariabilidade no tempo da potência ativa trifásica torna esses sistemas mais vantajosos em
Van =  √2 Vf cos(ωt)
Vbn =  √2 Vf cos(ωt − 120°)
Vcn =  √2 Vf cos(ωt + 120°)
√2 ZY = Z∠θ
Ia =  √2 If cos(ωt − θ)
Ib =  √2 If cos(ωt − θ − 120°)
Ic =  √2 If cos(ωt − θ + 120°)
If
P = Pa + Pb + Pc = Van. Ia + Vbn. Ib + Vcn. Ic
P = 3.  Vf .   If  . cos  (θ)
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 16/25
comparação com os sistemas monofásicos, nos quais a potência ativa tem um valor médio distinto de zero,
mas varia ao longo do tempo. A variação temporal da potência ativa em sistemas monofásicos resulta em
oscilações de energia, enquanto a potência ativa constante no tempo evita essas questões. Essa é uma das
razões fundamentais para preferir sistemas trifásicos em detrimento dos sistemas monofásicos.
Portanto, se a carga for balanceada, as potências das fases são idênticas, e a forma mais simples de calcular a
potência total é determinar a potência de uma fase e multiplicá-la por três. Essa potência representa a média
por fase.
Esse resultado pode ser estendido para os outros tipos de potência, como reativa, aparente e complexa.
Assim, as médias das potências por fase são expressas pelas equações 9, 10, 11 e 12. Confira!
(9)
(10)
(11)
(12)
As potências trifásicas, em um sistema elétrico para ligação ∆ ou Y em uma rede trifásica, simétrica e
equilibrada, são classificadas em: potência aparente (S), potência ativa (P) e potência reativa (Q). A potência
aparente trifásica é a combinação vetorial da potência ativa e da potência reativa, podendo ser expressa
conforme a Equação 13.
(13)
Em que:
é a potência aparente trifásica em VA. é a tensão de linha em volts.
é a corrente de linha em ampères.
Representada em volt-ampères (VA), a potência aparente trifásica é a medida total da energia que flui em um
circuito, considerando tanto a componente real quanto a imaginária das grandezas elétricas. Já a potência
ativa trifásica é a parte real da potência e é medida em watts (W). Ela representa a energia real consumida
pelo dispositivo ou sistema para realizar trabalho útil, como a produção de calor, luz e movimento. Neste
sentido, a potência aparente trifásica pode ser calculada conforme a Equação 14.
(14)
Em que:
é a potência ativa trifásica em W.
é a tensão de linha em volts.
é a corrente de linha em ampères.
é o fator de potência (FP).
Por fim, temos a Potência Reativa (Q), que é a parte imaginária da potência e é medida em volt-ampères
reativos (VAr). Ela representa a energia que flui para frente e para trás entre a fonte de alimentação e a carga,
sem realizar trabalho útil. É necessária para manter o fluxo de corrente e tensão nos sistemas elétricos, mas
não realiza trabalho mecânico ou térmico, podendo ser calculada conforme a Equação 15.
(15)
Em que:
é a potência reativa trifásica em VAr.
é a tensão de linha em volts.
é a corrente de linha em ampères.
é o seno do ângulo formado entre a tensão e a corrente em graus.
ESTUDO DE MEDIÇÃO DE POTÊNCIA TRIFÁSICA E CORREÇÃO DE FATOR DE POTÊNCIA
Existem diversos métodos disponíveis para a medição da potência em uma carga, sendo queas abordagens
mais precisas envolvem a utilização de um dispositivo conhecido como wattímetro. O wattímetro é um
instrumento projetado para mensurar a potência elétrica em watts de qualquer circuito específico, ou seja, é
concebido para fornecer uma leitura da potência ativa absorvida pela carga. Internamente, um wattímetro é
Pf =  Vf  .  If . cos  (θ) (Ativa)
Qf = Vf  .   If . sen (θ) (Reativa)
|Sf | = Vf  .   If  (Aparente)
Sf = Pf + j.Q. If * (Complexa)
S3ф = 3 .  Vf  .  If = √3 .   VL .  IL
S3ф VL
 IL
P3ф = √3 . VL .   IL . cos(θ)
P3ф
VL
 IL
cos(θ)
Q3ф =  √3 .VL .  IL . sen(θ)
Q3ф
VL
 IL
sen(θ)
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 17/25
composto por duas bobinas, uma delas disposta em série e a outra conectada em paralelo. A bobina em série
com o circuito é denominada bobina de corrente, enquanto a conectada em paralelo é chamada de bobina de
tensão. A Figura 1 oferece uma representação simplificada da construção de um wattímetro. Vamos conferir?
Figura 1 - Lorem ipsum dolor sit amet
Fonte: Moraco, Araujo e Fernandes (2018, p. 117).
Analise o diagrama de circuito apresentado na Figura 2, o qual representa a ligação do wattímetro em uma
fase do sistema trifásico.
Figura 2 | Ligação do wattímetro em uma fase do sistema trifásico
Fonte: Moraco, Araujo e Fernandes (2018, p. 118).
Ao conectar o wattímetro à fase A, obtemos a medida da potência ativa consumida pela carga associada a
essa fase. Dessa forma, ao conectar outros dois wattímetros às restantes duas fases de uma carga trifásica, a
potência ativa total será precisamente a soma das leituras obtidas por esses três wattímetros.
O fator de potência (FP) é um parâmetro determinante que calcula a eficiência na transmissão e no uso de
energia em uma instalação elétrica. Se conhecido, é possível avaliar a necessidade de correção desse fator. Em
sistemas de potência, um baixo FP aumenta a corrente, resultando em perdas nos componentes do sistema
desde a geração até o consumidor final. Manter o FP próximo à unidade é vital para a distribuição econômica
e eficiente de energia elétrica.
O FP é definido como o cosseno do ângulo entre tensão e a corrente em circuitos de corrente alternada (CA).
Em circuitos indutivos, nos quais a corrente fica atrás da tensão, o fator de potência é considerado atrasado,
sendo comum em ambientes industriais que possuem motores de indução trifásicos. Em circuitos capacitivos,
em que a corrente está adiantada em relação à tensão, o FP é considerado adiantado. Se não houver
diferença de ângulo de fase, ele é caracterizado como unitário.
Causas comuns de baixo FP incluem cargas indutivas, como motores, transformadores e fornos de indução.
Baixos fatores de potência resultam em correntes mais elevadas, levando a perdas de cobre e menor
eficiência. Melhorar o fator de potência traz benefícios, como redução do consumo de energia, maior
eficiência energética, contas de eletricidade reduzidas e menor queda de tensão nas linhas.
A melhoria do FP é alcançada conectando dispositivos, como os capacitores, em paralelo com a carga. Os
capacitores neutralizam o efeito indutivo das cargas. Podem ser conectados individualmente em motores ou
em bancos em subestações de energia. Capacitores individuais oferecem correção mais precisa,
especialmente quando conectados em sistemas trifásicos em configurações estrela ou delta (amplamente
utilizadas em indústrias e subestações). A Figura 3 apresenta os esquemas de conexão dos capacitores.
Observe!
Figura 3 | Esquema de conexão dos capacitores (a) ligação delta (b) ligação Y
Fonte: Moraco, Araujo e Fernandes (2018, p. 122).
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 18/25
Para calcular a potência reativa de compensação, que é a potência reativa fornecida pelos capacitores,
empregaremos o triângulo de potências discutido em seções anteriores. A Figura 4 ilustra as potências antes e
depois da compensação reativa. Confira!
Figura 4 | Representação do triângulo de potências antes e depois da compensação reativa
Fonte: Moraco, Araujo e Fernandes (2018, p. 122).
Em que:
P é a potência ativa total.
Q é a potência reativa total requerida pela instalação e fornecida integralmente pela fonte.
Q é a potência reativa de compensação ou potência do banco de capacitor.
Q é a potência reativa que a fonte precisa fornecer após a instalação do banco de capacitor.
|S | e |S | são a potência aparente antes e depois da compensação reativa, respectivamente.
VIDEO RESUMO
Olá, estudante! Agora, você pode explorar o vídeo resumo da aula, que está dedicado aos assuntos-chave
estudados, que são: potência em um sistema equilibrado, medição de potência trifásica e correção de fator de
potência. Em sistemas elétricos equilibrados, a potência é distribuída de maneira uniforme entre as fases. Em
um sistema trifásico equilibrado, a potência ativa é a mesma em cada fase, enquanto a potência reativa pode
variar. O conceito de potência em sistemas equilibrados é crucial para entender a eficiência e o desempenho
desses sistemas. Já no que compete à medição de potência trifásica, é fundamental para avaliar o consumo de
energia em sistemas elétricos trifásicos. Métodos precisos, como o uso de wattímetros, são empregados para
medir a potência ativa em cada fase. A medição adequada é importante para o dimensionamento correto dos
componentes do sistema e a garantia de uma distribuição eficiente da energia elétrica. Por último, o fator de
potência é um indicador crucial da eficiência de um sistema elétrico. Baixos fatores de potência resultam em
maior corrente e perdas, afetando a eficiência geral do sistema elétrico. A correção do fator de potência
envolve o uso de capacitores para neutralizar a potência reativa, melhorando a eficiência, reduzindo as perdas
e otimizando o uso da energia elétrica. Essa prática é essencial para garantir a distribuição econômica e
eficiente da energia em sistemas elétricos. Neste vídeo, você terá a oportunidade de revisar os conceitos
fundamentais. Prepare-se para uma jornada de aprendizado desafiadora! Vamos lá!
 Saiba mais
Olá, estudante!
Convidamos você a se aperfeiçoar nos conhecimentos adquiridos sobre potência em um sistema
equilibrado, medição de potência trifásica e correção de fator de potência. Para isso, realize a leitura do
Capítulo 11, Potência no regime estacionário senoidal, e do Capítulo 12, Circuitos trifásicos, que estão
disponíveis entre as páginas 464 e 550 do livro Introdução aos Circuitos Elétricos.
SVOBODA, J. A.; DORF, R. C. Introdução aos Circuitos Elétricos. 9. ed. Rio de Janeiro: LTC, 2016.
Bons estudos!
t
a
C
d
a d
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 19/25
ANÁLISE DE CIRCUITOS E POTÊNCIA TRIFÁSICA EM CORRENTE ALTERNADA
Olá, estudante!
A Aula 5 nos introduz à análise da potência em regime permanente senoidal, um aspecto importante na
compreensão do comportamento de sistemas elétricos. A potência instantânea, que varia com o tempo, e a
potência média, que é a média ao longo de um ciclo, são conceitos iniciais. Compreender essas grandezas é
essencial para avaliar como os dispositivos elétricos consomem e fornecem energia ao longo do tempo.
O Valor RMS (Root Mean Square) e a potência eficaz desempenham um papel vital na caracterização de
formas de onda senoidais. O Valor RMS é uma medida eficaz da amplitude, permitindo uma comparação
direta com uma onda contínua de igual potência. A potência eficaz, por suavez, representa a potência real
entregue a um componente resistivo em um circuito, desconsiderando as componentes reativas (Castelo
Branco Filho, 2017).
A potência aparente, representada pela multiplicação da tensão eficaz pela corrente eficaz, é uma medida
relevante em sistemas de energia com sinal alternado. Ela reflete a quantidade total de energia transferida no
circuito, independentemente da defasagem entre a tensão e a corrente. Junto ao fator de potência, que
expressa a eficiência do uso da energia no circuito, esses conceitos são fundamentais para otimizar o
desempenho de sistemas elétricos e minimizar perdas (Svoboda; Dorf, 2016).
Na Aula 6, adentramos nos circuitos trifásicos. Tensões trifásicas equilibradas são uma característica
fundamental desses sistemas, em que três ondas senoidais, deslocadas no tempo, interagem para criar uma
distribuição de energia eficiente. É essencial compreender a diferença entre tensão de linha e tensão de fase,
pois isso influencia diretamente a configuração e o comportamento dos dispositivos conectados.
As conexões em estrela e triângulo, apresentadas nesta aula, são estratégias-chave na construção de redes
elétricas eficientes. A conexão em estrela, ou Y, é caracterizada por um ponto comum para as três fontes de
tensão, enquanto a conexão em triângulo, ou Δ, envolve a ligação direta das fases sem um ponto comum. A
escolha entre essas configurações impacta a distribuição de tensão e corrente, influenciando diretamente o
desempenho do sistema.
Na Aula 7, aprofundamos na análise prática de circuitos trifásicos equilibrados. A análise de circuitos estrela-
estrela envolve o estudo detalhado de sistemas em que ambas as fontes e cargas estão conectadas em
estrela. Da mesma forma, analisamos circuitos estrela-triângulo, triângulo-estrela e triângulo-triângulo,
ampliando nossa compreensão das complexidades dessas configurações.
Essa análise prática é fundamental para engenheiros eletricistas, permitindo que dimensionem, projetem e
solucionem problemas em sistemas trifásicos do mundo real. A habilidade de transitar entre diferentes
configurações é valiosa em ambientes industriais e comerciais, onde a eficiência energética e a confiabilidade
são de suma importância.
Na última aula, a Aula 8, concentramo-nos na potência trifásica. Compreender a potência em um sistema
equilibrado é essencial para dimensionar adequadamente os componentes do sistema e garantir uma
distribuição eficiente de energia. A medição de potência trifásica é uma habilidade prática indispensável,
permitindo que profissionais monitorem e otimizem o desempenho dos sistemas em tempo real (Irwin;
Nelms, 2017).
A correção de fator de potência fecha nosso ciclo de aprendizado, destacando a importância de ajustar o
desfasamento entre tensão e corrente para otimizar a eficiência. Essa prática não apenas reduz perdas, mas
também promove a sustentabilidade ao minimizar o desperdício de energia.
Em síntese, a análise da potência em regime permanente senoidal e os circuitos trifásicos formam uma base
sólida para a compreensão e aplicação de conceitos elétricos complexos. Esses conhecimentos não apenas
capacitam os engenheiros eletricistas a projetar e operar sistemas eficientes mas também contribuem para a
busca contínua por soluções energéticas sustentáveis
Aula 5
REVISÃO DA UNIDADE
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 20/25
REVISÃO DA UNIDADE
Olá, estudante! Preparado para uma jornada eletrizante? Nosso vídeo resumo é um convite para você revisar
os conteúdos estudados nas aulas, ou seja, relembrar a análise da potência em regime permanente senoidal
aos circuitos trifásicos e potência trifásica, cada ponto é uma porta para você rever os temas aprendidos.
Reforce seus conhecimentos nos conceitos de potência instantânea, conexões em estrela e triângulo, além de
práticas de análise de circuitos trifásicos. Esse é o roteiro para a sua expertise!
ESTUDO DE CASO
Otimização de uma rede trifásica em uma fábrica de produção de alimentos
Cenário: uma fábrica de produção de alimentos está enfrentando desafios de ineficiência com a sua rede
elétrica trifásica. A planta utiliza uma variedade de equipamentos, incluindo fornos, compressores e motores,
todos alimentados por uma rede trifásica. A equipe de manutenção percebeu que a configuração atual pode
não ser a mais eficiente e solicitou uma análise detalhada para o engenheiro responsável.
Desafio: imagine você, estudante, sendo o responsável técnico (engenheiro) da parte elétrica da fábrica. Sua
tarefa é realizar uma análise completa dos circuitos trifásicos equilibrados na fábrica. Você avaliará as
configurações estrela-estrela, estrela-triângulo, triângulo-estrela e triângulo-triângulo para determinar qual
configuração proporcionará a distribuição de energia elétrica mais eficiente e minimizar as perdas elétricas no
sistema.
Dados da fábrica:
Tensão de linha (VL) = 400V.
Corrente de linha (IL) = 150A.
Potência Aparente (S) = 150 kVA.
Fator de Potência (FP) na geração = 1,0.
Fator de Potência (FP) na carga = 0,85.
Sugere-se os seguintes passos para a resolução:
1. Análise de Circuitos Estrela-Estrela: considere que 80% das cargas estão conectadas nesse formato.
Calcule as correntes de linha (IL) e de fase (IF). Determine a potência ativa (P) e reativa (Q) para essa
configuração. Avalie o fator de potência resultante e as perdas de potência nos cabos.
2. Análise de Circuitos Estrela-Triângulo: identifique 60% das cargas configuradas nesse formato. Calcule
as correntes e tensões para ambas as configurações. Avalie as perdas de potência e compare com a
configuração estrela-estrela. Considere a viabilidade de aplicar essa configuração a determinadas cargas.
3. Análise de Circuitos Triângulo-Estrela: explique que 40% das cargas estão configuradas como
triângulo-estrela. Calcule correntes e tensões, considerando as diferenças em relação às configurações
anteriores. Avalie as perdas de potência e a eficiência do sistema. Considere a possibilidade de migração
de cargas entre configurações.
4. Análise de Circuitos Triângulo-Triângulo: destaque que 20% das cargas operam nessa configuração.
Calcule correntes e tensões para ambas as configurações. Avalie as perdas de potência e a estabilidade
do sistema. Compare com as configurações anteriores e analise se essa configuração é mais eficiente
para determinadas cargas.
5. Recomendações e Implementação: com base nas análises, recomende a configuração mais eficiente
para cada tipo de carga. Proponha um plano de implementação gradual, considerando o impacto nas
operações da fábrica. Destaque os benefícios esperados em termos de eficiência energética, redução de
perdas e melhorias no fator de potência.
Conclusão: após a análise aprofundada dos circuitos trifásicos equilibrados, apresente suas conclusões e
recomendações à equipe de gestão da fábrica. Enfatize os benefícios tangíveis, como a redução de custos
operacionais e o aumento da eficiência, que resultarão da escolha da configuração adequada para cada tipo
de carga na rede trifásica da fábrica.
01/12/2025, 20:59 wlldd_251_u2_cir_ele_ava
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=LUANCCOSTA%40HOTMAIL.COM&usuarioNome=LUAN+CARLOS+COSTA&disciplinaDescricao=&atividadeId=4616817&atividadeDescri… 21/25
 Reflita
Olá, estudante!
Ao mergulhar na otimização da rede trifásica em uma fábrica de alimentos, é crucial conectar os
conceitos teóricos com a prática. Imagine-se na planta da fábrica, entre fornos, compressores e motores,
onde a eletricidade impulsiona cada operação.
Ao analisar as configurações estrela-estrela, estrela-triângulo, triângulo-estrela e triângulo-triângulo,
perceba que essas escolhas têm implicações diretas na eficiência energética e nas perdas do sistema. Por
