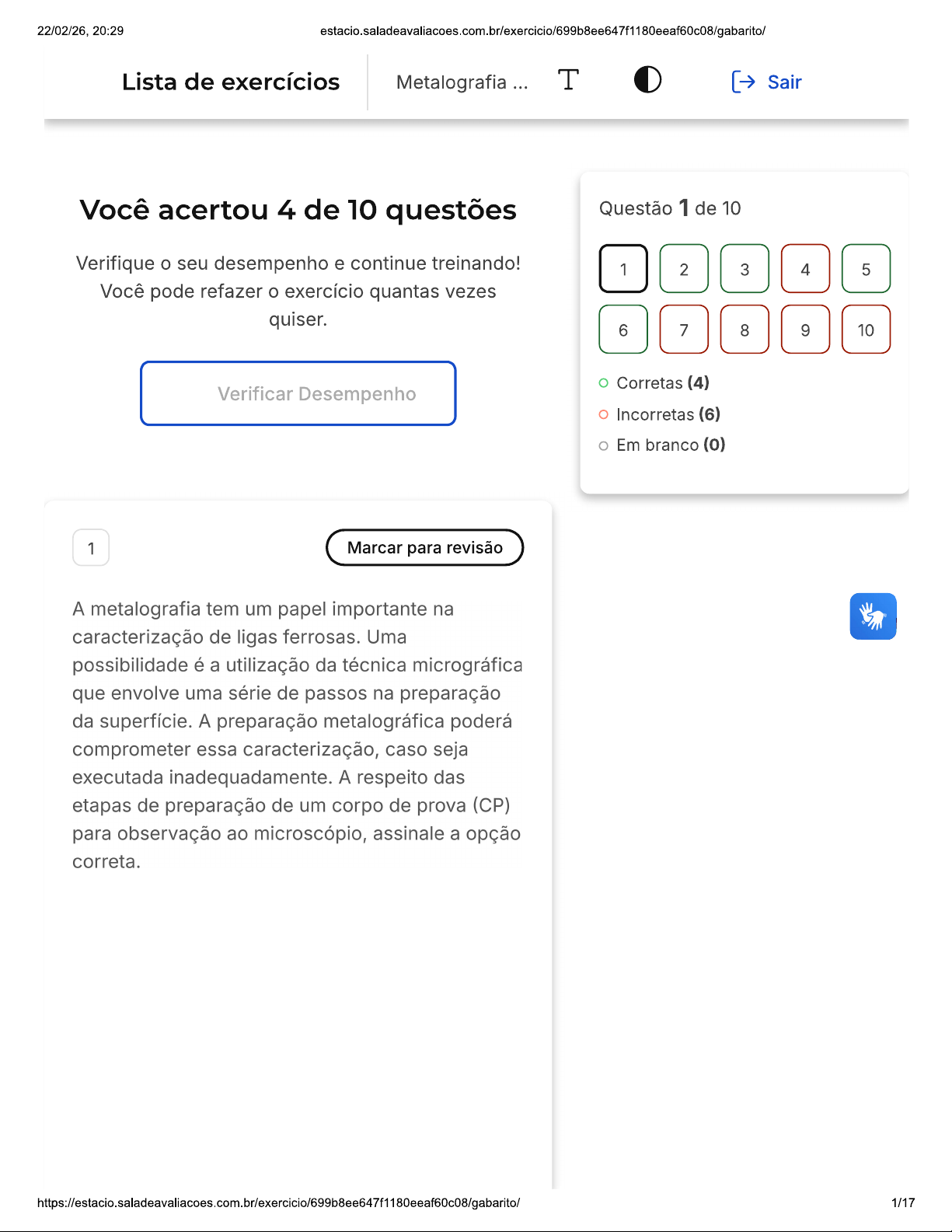

22/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ Lista de exercícios Metalografia T Sair Você acertou 4 de 10 questões Questão 1 de 10 Verifique seu desempenho e continue treinando! 1 2 3 4 5 Você pode refazer exercício quantas vezes quiser. 6 7 8 9 10 Corretas (4) Verificar Desempenho Incorretas (6) Em branco (0) 1 Marcar para revisão A metalografia tem um papel importante na caracterização de ligas ferrosas. Uma possibilidade é a utilização da técnica micrográfica que envolve uma série de passos na preparação da superfície. A preparação metalográfica poderá comprometer essa caracterização, caso seja executada inadequadamente. A respeito das etapas de preparação de um corpo de prova (CP) para observação ao microscópio, assinale a opção correta. https://estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ 1/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ A etapa de extração do CP da peça pode ser efetuada em uma cortadora de disco de diamante para se evitar A aquecimento local do CP e, consequentemente, alterações na estrutura. O embutimento de um CP é recomendado quando suas dimensões dificultam, por exemplo, a etapa de lixamento. embutimento só deve ser feito a frio, para não alterar a estrutura do material. A etapa de lixamento da superfície de um CP deve ser executada em uma série de lixas, normalmente de carbeto de silício, c iniciando-se pela lixa de maior granulometria, por exemplo, a lixa de número 1200. A etapa de preparação metalográfica denominada de polimento é realizada D com auxílio de um disco rotativo com um feltro embebido em pasta de diamante, alumina ou sílica coloidal. A etapa final da preparação de uma amostra micrográfica é ataque químico da superfície a ser observada ao E microscópio. Os contornos de grão apresentam menor reatividade química que os grãos. Dessa forma, são menos atacados pelo reagente. 2/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a letra D, que afirma que a etapa de preparação metalográfica denominada de polimento é realizada com auxílio de um disco rotativo com um feltro embebido em pasta de diamante, alumina ou sílica coloidal. Esta etapa é crucial para tornar a superfície do corpo de prova especular, ou seja, perfeitamente lisa e sem irregularidades, permitindo uma análise micrográfica precisa. As demais alternativas apresentam informações incorretas ou incompletas. Por exemplo, a alternativa A menciona a extração do corpo de prova com uma cortadora de disco de diamante para evitar aquecimento, mas não menciona a necessidade de um fluido refrigerante para evitar mudanças microestruturais devido ao aumento da temperatura. A alternativa sugere que embutimento só deve ser feito a frio, que não é verdade, pois pode ser realizado tanto a frio quanto a quente. A alternativa c sugere iniciar lixamento com uma lixa de número 1200, quando na verdade deve-se iniciar com uma lixa de maior granulometria, como a de número 100. Por fim, a alternativa E está incorreta ao afirmar que os contornos de grão apresentam menor reatividade química que os grãos, quando na verdade ocorre contrário. https://estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ 3/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ 2 Marcar para revisão No ataque micrográfico são utilizados vários reagentes químicos, sendo necessário analisar material e os pontos da estrutura que serão abordados para a escolha adequada do reagente utilizado. Quando se utiliza Picral (4%), estamos falando de que reagente? A Ácido pícrico e etanol Ácido nítrico e etanol c Solução aquosa de tiossulfato de sódio D Ácido pícrico, ácido clorídrico e etanol E Ácido clorídrico e etanol Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Picral (4%) é um reagente comumente utilizado no ataque micrográfico, que é composto por ácido pícrico e etanol. Este reagente é utilizado para revelar a microestrutura de materiais metálicos e suas ligas. Cada reagente tem uma aplicação específica e é escolhido com base no material 4/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeef60c08/gabarito/ e nos pontos da estrutura que serão analisados. Outros reagentes comuns incluem Nital, que é uma mistura de ácido nítrico e etanol; Klemm, que é uma solução aquosa de tiossulfato de sódio; e Vilela, que é uma combinação de ácido pícrico, ácido clorídrico e etanol. 3 Marcar para revisão (UFES / 2014) A metalografia tem um papel na caracterização dos materiais metálicos. Portanto, a preparação metalográfica pode comprometer essa caracterização, caso seja executada inadequadamente. Considerando a preparação metalográfica, é INCORRETO afirmar: As etapas de preparação de uma amostra em metalografia envolvem: a escolha e a localização a ser analisada; a preparação A de uma superfície plana e polida; e ataque químico, eletroquímico ou térmico da região polida. Os materiais macios como os aços inoxidáveis austeníticos e os aços ferríticos devem ser submetidos a longas B etapas de lixamento inicial, preferencialmente em lixas 100, para que seja garantido um adequado polimento da superfície. https://estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60008/gabarito/ 5/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ A utilização de cortes mecânicos e termomecânicos, principalmente os que utilizam procedimentos abrasivos, poderá, devido ao aquecimento, mudar a microestrutura adjacente ao corte. Tal c variação microestrutural poderá mascarar a análise metalográfica. Assim, é premente que, em tais processos, sistemas de arrefecimento sejam utilizados. A sequência usual das lixas de carboneto de silício (SiC) na preparação das superfícies das amostras de metalografia D é 120 (ou 100), 220, 320, 400, 600, podendo ainda haver a utilização das lixas 800 e 1200. Os principais abrasivos utilizados nos processos de polimento para E metalografia são: diamante, a alumina e a sílica coloidal. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A alternativa é a incorreta. Ela afirma que materiais macios como os aços inoxidáveis austeníticos e os aços ferríticos devem ser submetidos a longas etapas de lixamento inicial, preferencialmente em lixas 100, para garantir um adequado polimento da superfície. No entanto, isso não é verdadeiro. 6/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ Materiais macios, como os mencionados, demandam menos tempo no lixamento, não longas etapas. A preparação de uma amostra metalográfica envolve a preparação de uma superfície plana e polida, que é realizada através do lixamento e polimento. lixamento é desbaste superficial pelo atrito da amostra com a lixa. Após lixamento, polimento é realizado utilizando um feltro embebido em alumina, pasta de diamante ou sílica coloidal. Portanto, a afirmação da alternativa é incorreta, tornando-a a resposta correta para a pergunta. 4 Marcar para revisão (UFES / 2014 adaptada) A avaliação macrográfica é de grande importância na caracterização de materiais e processos de fabricação. Essa avaliação geralmente consiste no exame, à vista desarmada ou com lupa, de uma peça ou amostra plana. A respeito do exame macrográfico são feitas as seguintes afirmativas: I A preparação dos corpos de prova é estabelecida por meio da escolha e da localização, dispensando o polimento e ataque com reagente químico específico. As linhas de conformação mecânica são passíveis de observação com a macrografia. III corte com discos abrasivos, é indicado pois não eleva a temperatura, prevenindo alterações microestruturais. São corretas: 7/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ A Apenas a afirmativa I. Apenas a afirmativa II. c Apenas a afirmativa III. D Apenas as afirmativas I e II. E Apenas as afirmativas e III. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado A alternativa correta é a que afirma que as linhas de conformação mecânica são passíveis de observação com a macrografia. Isso é verdadeiro, pois a macrografia é uma técnica que permite a visualização de características superficiais de um material, incluindo as linhas de conformação mecânica. As afirmativas I e III estão incorretas. A afirmativa I está errada porque a preparação dos corpos de prova para a macrografia não dispensa polimento e ataque com reagente químico específico. Na verdade, esses passos são essenciais para garantir a clareza e a precisão do exame. A afirmativa III também está errada, pois corte com discos abrasivos pode sim elevar a temperatura e causar alterações microestruturais. Para evitar 8/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeef60c08/gabarito/ isso, é recomendado uso de um fluido refrigerante durante corte. 5 Marcar para revisão A figura a seguir mostra, de maneira esquemática a formação da imagem em um microscópio duplo, ou seja, com uma lente objetiva e uma lente ocular. A partir da análise da figura são feitas as seguintes afirmações: F1 F i, Lente 1 Lente 2 I - As lentes delgadas 1 e 2 são, respectivamente, denominadas objetiva e ocular; - A razão A = é denominada magnificância (aumento) do microscópio; III - A imagem i₂ é a que microscopista visualiza em sua avaliação micrográfica. A Apenas a afirmativa I. Apenas a afirmativa II. c Apenas a afirmativa III. https://estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ 9/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ D Apenas as afirmativas I e III. E Apenas as afirmativas e III. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Gabarito: Apenas as afirmativas I e III. Justificativa: - desenho esquemático apresenta duas lentes, 1e 2, objeto (O) e observador, representado pelo olho. A lente 1 está próxima ao objeto, portanto, trata-se da lente objetiva do microscópio. A lente 2 é a ocular. A lente 1 origina a imagem 1 (i₁) que funciona como "objeto" para alente 2, originado a imagem 2 que é a final. Assim aumento linear é dado por A = III a imagem final, ou seja, a visualizada pelo operador do microscópio é a i₂. 6 Marcar para revisão Uma das etapas da análise micrográfica é o ataque da região a ser observada por reagente químico. nital é um reagente muito comum na metalografia. Na preparação do nital são utilizadas as seguintes substâncias: 10/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ A Hidróxido de amônio e álcool etílico Álcool metílico e ácido cítrico c Ácido nítrico e etanol D Ácido pícrico e álcool etílico E Água destilada e ácido clorídrico Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado nital é um reagente muito comum na metalografia e é utilizado na etapa de ataque micrográfico, que tem como objetivo observar a região de interesse. A preparação do nital envolve uso de ácido nítrico e etanol, como indicado na alternativa C. A escolha do reagente químico para ataque micrográfico depende do material que está sendo analisado e dos pontos específicos da estrutura que serão abordados. Além do nital, outros reagentes comumente utilizados incluem picral, que é uma combinação de ácido pícrico e etanol, a solução aquosa de tiossulfato de sódio conhecida como Klemm, e https://estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ 11/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ Vilela, que é uma mistura de ácido pícrico, ácido clorídrico e etanol. 7 Marcar para revisão (CESGRANRIO / 2011) Duas micrografias foram classificadas com número de tamanho de grão ASTM iguais a 5 e 6. Considerando-se que a ampliação adotada foi de e a área da imagem revelada era igual a 1 polegada quadrada, número de grãos de cada micrografia é igual respectivamente: A 1e2 c D 10 e 12 E 16 e 32 X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado 12/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ Para resolver essa questão, é necessário compreender a norma ASTM que estabelece a classificação do tamanho de grãos em micrografias. Segundo essa norma, número de grãos (G) revelados em uma micrografia com ampliação de é dado pela expressão matemática \(n=2^{G-1}\), onde n é número de grãos por polegada quadrada. No caso desta questão, temos \(G = 5 e Substituindo esses valores na expressão, obtemos \(n = 2^{6-1} = 2^5 = 32\) para G=6 e \(n=2^{5-1} = 2^4 = 16\) para G=5. Portanto, número de grãos de cada micrografia é, respectivamente, 16 e 32, que corresponde à alternativa 8 Marcar para revisão (EMAE-SP / 2018) A respeito da macrografia, considere: I - É possível avaliar a profundidade da têmpera nos dentes de uma engrenagem. Permite saber se uma peça foi cementada, bem como avaliar a profundidade alcançada por meio deste tratamento térmico. III Permite medir a dureza de um material. Está correto que consta em: A le III, apenas. B le II, apenas. e III, apenas. https://estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito. 13/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ D III, apenas. E I, e III. X Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado Gabarito: e II, apenas. Justificativa: A técnica macrográfica permite a avaliação de tratamentos térmicos superficiais, como a têmpera, ou tratamentos termoquímicos, como a nitretação. Por meio da macrografia, é possível identificar tais tratamentos e determinar a sua profundidade. No entanto, a dureza de um material não pode ser quantificada apenas pela visualização macrográfica, que torna a afirmação III incorreta. 9 Marcar para revisão (CESGRANRIO / 2010) Qual equipamento NÃO é utilizado na preparação e observação de corpos de prova em um laboratório de metalografia? 14/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ A Embutidora. Lixadeira. c Microscópio. D Politriz. E Rugosímetro. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado rugosímetro não é um equipamento utilizado na preparação e observação de corpos de prova em um laboratório de metalografia. Em geral, as etapas de preparação da superfície de uma amostra para análise micrográfica envolvem: a escolha da seção, embutimento, lixamento, polimento e ataque químico. Após essas etapas, a amostra está pronta para ser visualizada em um microscópio metalúrgico. A extração do corpo de prova da peça pode ocorrer em uma cortadora de disco. Quando corpo de prova apresenta pequenas dimensões, é realizado embutimento, a frio ou a quente, em uma embutidora. As etapas de lixamento e polimento ocorrem, respectivamente, em lixadeiras e politrizes. Portanto, rugosímetro, que é um instrumento utilizado para medir a 15/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ rugosidade de uma superfície, não se enquadra nas etapas de preparação e observação de corpos de prova em um laboratório de metalografia. 10 Marcar para revisão (CESGRANRIO / 2013 - adaptada) Um técnico, ao analisar a seção de uma peça de ferro fundido que falhou em operação, observou uma fratura de coloração escura. Através da análise metalográfica, foi possível observar a existência de veios de grafita no material. Essa peça é feita com que tipo de ferro fundido? A Nodular Maleável c Mesclado D Branco E Cinzento X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! 16/1722/02/26, 20:29 estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito/ Gabarito Comentado O ferro fundido cinzento é caracterizado pela presença de veios ou lamelas de grafita, que é que foi observado na análise metalográfica da peça em questão. Diferentemente, ferro fundido nodular apresenta grafita em forma de nódulo, enquanto no ferro fundido maleável, as grafitas são ditas rosetas devido à sua forma. No ferro fundido branco, existe uma mescla de cementita e, por fim, ferro fundido mesclado é caracterizado por uma mescla de proporções variáveis de ferro fundido branco e ferro fundido cinzento. Portanto, a peça analisada é feita de ferro fundido cinzento. https://estacio.saladeavaliacoes.com.br/exercicio/699b8ee647f1180eeaf60c08/gabarito. 17/17
