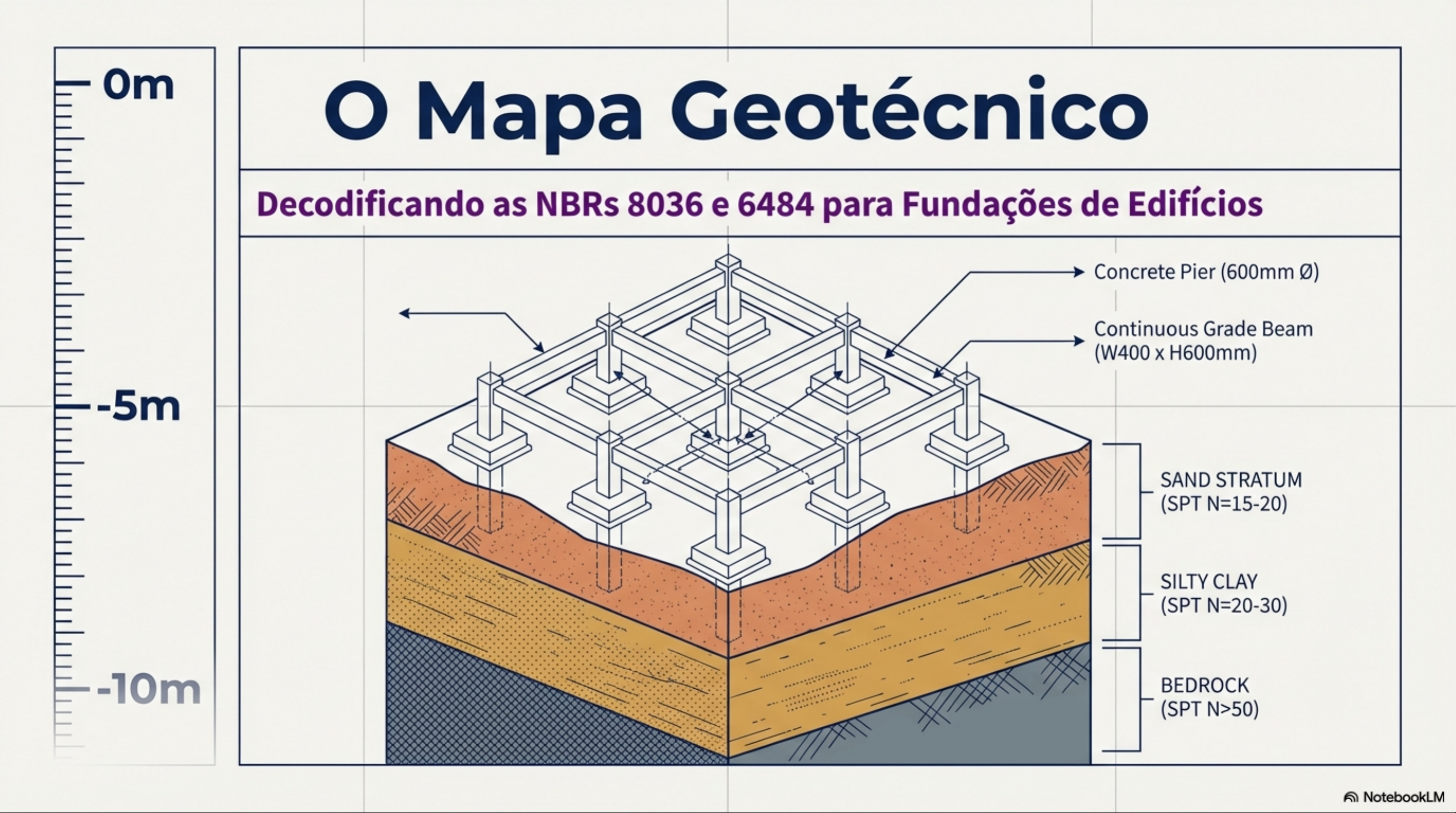

Om Geotécnico Decodificando as NBRs 8036 e 6484 para Fundações de Edifícios Concrete Pier (600mm 0) Continuous Grade Beam (W400 X H600mm) -5m SAND STRATUM (SPT N=15-20) SILTY CLAY (SPT N=20-30) -10m BEDROCK (SPT N>50) NotebookLMA Jornada da Investigação Para dominar as normas, não decore textos. Visualize 0 processo físico de uma sondagem Geotécnica de simples reconhecimento, desde a superfície até a entrega do relatório final. 0m -1m Fase 1: A Superfície (NBR 8036) Onde e quantos furos fazer? -2m (Planejamento e Locação) -3m -4m Fase 2: Subsolo (NBR 8036) Até onde cavar? (Bulbo de tensão -5m e Critérios de paralisação) -6m -7m Fase 3: Impacto (NBR 6484) Como testar o solo? -8m (A mecânica do ensaio SPT) -9m Fase 4: Resumo (Sintese) -10m Boletim de Sondagem final. -11m -0m NotebookLMCalculadora de Furos: Mínimo Absoluto vs. Relativo 0m Mínimo Absoluto (Áreas Pequenas) Mínimo Relativo (Áreas Maiores) -1m -2m -3m small area large area -4m Até 200 m²: Exige 2 furos. Até 1200 m²: 1 furo a cada 200 m². Entre 200 m² e 400 m²: Exige 3 furos. 1 furo a cada 400 m² De 1200 a 2400 m²: -6m (que exceder 1200 Fixado de acordo com Acima de 2400 m²: 0 plano particular. -7m Dica de Prova: 0 mínimo absoluto SEMPRE se sobrepõe. Uma planta de exige 3 furos, ignorando a regra de '1 a cada -8m NotebookLMRegras Espaciais de Locação Certo Errado (Quando houver mais de 3 furos) -1m -2m -3m -4m -5m Errado Certo (não devem ser distribuídas ao longo de um -6m mesmo alinhamento) Estudos de Viabilidade (Sem planta definida) -7m -8m -9m Maxima = Mínimo de 3 sondagens 10m 11m 12m NotebookLM-4m Limite de Profundidade: A Regra dos 10% -5m A sondagem deve continuar até que solo não seja mais significativamente solicitado pelas cargas -6m da estrutura. -7m -8m -9m -10m -11m -12m Critério de Parada: -13m Acréscimo de -14m pressão estrutural-15m Matriz de Critérios de Paralisação Antecipada -16m Solo de Alta Compacidade (4.1.2.6) Camada Impenetrável / Rocha (4.1.2.7) -17m -18m -19m -20m -21m -22m Regra: Geologia local mostra que NÃO há camadas mais Regra: solo acima já é adequado para suportar a macias abaixo? fundação? -23m Ação: Pode ser interrompida. PORÉM, para fundações de -24m alta importância ou se solo superior for fraco, é Ação: Pode-se parar a sondagem nesta camada. obrigatório investigar a continuidade da rocha por mínimo de 5 metros para dentro do material impenetrável. -25m NotebookLM-4m A Mecânica do Ensaio SPT (NBR 6484) -5m objetivo primordial do SPT é determinar Índice de -6m Resistência à Penetração (N) um valor numérico universal que dita a capacidade de carga do solo. -7m -8m 1.0 Martelo (Peso): -9m Bloco de ferro sólido com massa exata -10m de 65 kg. -11m -12m 2. A Queda: -13m Percurso de queda livre padronizado. -14m -16m -17m -19m Zona de Impacto 3.0 Amostrador-Padrão: 0 tubo bipartido na ponta inferior, -18m cravado no fundo do poço. -20m NotebookLM0m -0.5m A Sequência de 1 Metro -1.0m Fase 1: Perfuração Avanço do furo sem medição de 0 a 55 cm resistência. Prepara terreno para teste. -2,0m Fase 2: Percussão / Cravação -4,0m Cobre os exatos 45 cm finais do 55 cm a 100 cm metro. É aqui que os golpes do martelo de 65 kg são contados para determinar índice N. -5,0m NotebookLM-21m Decodificando Índice "N" Índice "N" é sempre a soma do número de golpes necessários -22m para cravar os últimos 30 cm do amostrador-padrão. Trecho 1 (0-15 cm) Trecho 2 (15-30 cm) Trecho 3 (30-45 cm) -23m 5 golpes 7 golpes + 9 golpes N=7+9=16 -24m Cravamento inicial. Descartado (ignora-se devido à perturbação do solo na limpeza do furo). -25m NotebookLM-26m A Anatomia do Boletim de Sondagem Boletim de Sondagem Projeto nunario: Data: / / Projeto: Data: Profundidade final -27m Projet de projeto: Local: determinada pelo Bulbo Projeto do material: de Tensão (30m Resumo Estratégico de Prova -31m -32m 400 100 m
