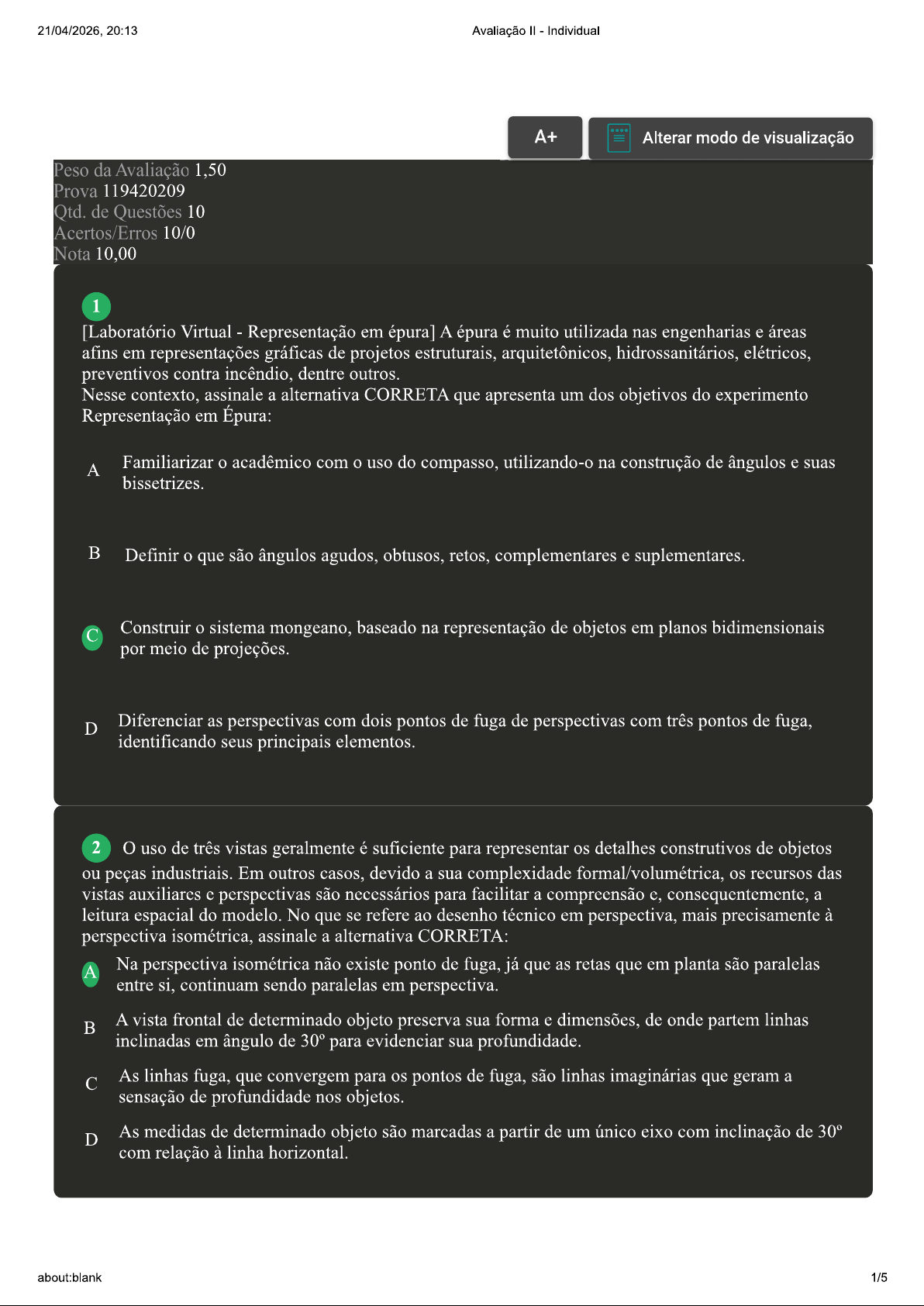

21/04/2026, 20:13 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 1,50 Prova 119420209 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 [Laboratório Virtual Representação em épura] A épura é muito utilizada nas engenharias e áreas afins em representações gráficas de projetos estruturais, arquitetônicos, hidrossanitários, elétricos, preventivos contra incêndio, dentre outros. Nesse contexto, assinale a alternativa CORRETA que apresenta um dos objetivos do experimento Representação em Épura: A Familiarizar o acadêmico com o uso do compasso, utilizando-o na construção de ângulos e suas bissetrizes. Definir o que são ângulos agudos, obtusos, retos, complementares e suplementares. Construir o sistema mongeano, baseado na representação de objetos em planos bidimensionais por meio de projeções. D Diferenciar as perspectivas com dois pontos de fuga de perspectivas com três pontos de fuga, identificando seus principais elementos. 2 uso de três vistas geralmente é suficiente para representar os detalhes construtivos de objetos ou peças industriais. Em outros casos, devido a sua complexidade formal/volumétrica, os recursos das vistas auxiliares e perspectivas são necessários para facilitar a compreensão e, consequentemente, a leitura espacial do modelo. No que se refere ao desenho técnico em perspectiva, mais precisamente à perspectiva isométrica, assinale a alternativa CORRETA: A Na perspectiva isométrica não existe ponto de fuga, já que as retas que em planta são paralelas entre si, continuam sendo paralelas em perspectiva. B A vista frontal de determinado objeto preserva sua forma e dimensões, de onde partem linhas inclinadas em ângulo de 30° para evidenciar sua profundidade. As linhas fuga, que convergem para os pontos de fuga, são linhas imaginárias que geram a sensação de profundidade nos objetos. D As medidas de determinado objeto são marcadas a partir de um único eixo com inclinação de 30° com relação à linha horizontal. about:blank 1/521/04/2026, 20:13 Avaliação Individual 3 Como instrumento de projeto, a perspectiva é uma importante ferramenta para facilitar a leitura espacial de determinado objeto. É através da perspectiva que suas três dimensões são representadas graficamente em um único plano, evidenciando a noção de profundidade. Com base na imagem anexa, analise as sentenças a seguir: I- A imagem evidencia uma perspectiva isométrica, caracterizada pela utilização de dois eixos de 30° com relação à linha horizontal. II- A perspectiva apresentada foi gerada a partir de uma projeção classificada como cônica, não apresentando pontos de fuga. III- As linhas de fuga deste tipo de perspectiva, que convergem para os pontos de fuga, são linhas imaginárias que geram a sensação de profundidade nos objetos. Assinale a alternativa CORRETA: FONTE DA IMAGEM: Disponível em: Acesso em: 28 mar. 2017. A Somente a sentença I está correta. B As sentenças I e II estão corretas. Somente a sentença II está correta. D As sentenças II e III estão corretas. 4 A perspectiva é um importante instrumento de projeto. É através da perspectiva que suas três dimensões são representadas graficamente em um único plano, evidenciando sua profundidade e facilitando a leitura espacial de determinado objeto. Diante da importância da perspectiva para as engenharias, analise a imagem a seguir e assinale a alternativa CORRETA que nomeia este tipo de perspectiva: FONTE DA IMAGEM: Disponível em: Acesso em: 28 mar. 2017. A Isométrica. B Com dois pontos de fuga. about:blank 2/521/04/2026, 20:13 Avaliação Individual Com três pontos de fuga. D Cavaleira. 5 Para facilitar a leitura espacial de objeto com forma complexa, geralmente se faz necessária uma ferramenta projetual que facilite a sua leitura, notadamente quando o uso dos três planos básicos de projeção não são suficientes para expressar suas particularidades construtivas. Deste modo, é com a perspectiva que as três dimensões do objeto são representadas graficamente, evidenciando sua noção de relevo e profundidade em um único plano. Diante da importância da perspectiva para a engenharia e áreas afins, assinale a alternativa CORRETA: A Elemento constituinte de perspectivas com origem em projeções cilíndricas é o ponto de fuga, que é o ponto para onde as retas paralelas de um objeto parecem convergir no horizonte. As perspectivas com origem em projeções cônicas representam dimensões que são reais ou proporcionais ao objeto representado, isto é, em verdadeira grandeza. As perspectivas com origem em projeções cônicas representam o objeto com as deformações originárias da constituição do olho humano, não mostrando o objeto em verdadeira grandeza. D Com um, dois ou três pontos de fuga são exemplos de perspectivas com origem em projeções cilíndricas. 6 [Laboratório Virtual Representação em épura] As projeções são utilizadas para comunicar a forma de um objeto (3D, três dimensões) em uma folha de papel (2D, duas dimensões). Nesse sentido, existem normas técnicas para que as vistas ortográficas possam ser apresentadas em diedros. Sobre o exposto, analise as sentenças a seguir: I- Épura é a representação de um objeto pelas suas projeções em plano. II- diedro é formado por dois planos de projeção ortogonais. III- diedro é formado pela de um plano vertical com um plano horizontal. IV- No Brasil, por norma, utiliza-se a projeção no terceiro diedro. Assinale a alternativa CORRETA: A As sentenças II, III e IV estão corretas. B As sentenças I, II e III estão corretas. Somente a sentença IV está correta. D As sentenças III e IV estão corretas. about:blank 3/521/04/2026, 20:13 Avaliação Individual 7 Como instrumento de criação, a perspectiva é uma importante ferramenta de projeto, facilitando a visão espacial do objeto um móvel, por exemplo por parte do projetista. Deste modo, é através da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, informando sua profundidade. Sobre a importância da perspectiva para toda e qualquer área vinculada à engenharia, com base na imagem, analise as sentenças a seguir: I- A imagem apresenta uma perspectiva isométrica. II- Uma perspectiva isométrica apresenta dois pontos de fuga. III- Os pontos de fuga da perspectiva isométrica encontram-se na linha do horizonte. Assinale a alternativa CORRETA: FONTE DA IMAGEM: Disponível em: Acesso em: 10 abr. 2018. A As sentenças I e II estão correta. B As sentenças I e III estão corretas. Somente a sentença II está correta. D Somente a sentença I está correta. 8 A perspectiva é um importante instrumento de projeto. É através da perspectiva que suas três dimensões são representadas graficamente em um único plano, evidenciando sua profundidade. Especificamente na grande área das engenharias, a perspectiva isométrica e a perspectiva cavaleira são as mais utilizadas para representá-lo tridimensionalmente, facilitando a visão espacial de determinado objeto. No que se refere a esses dois tipos de perspectivas, assinale a alternativa CORRETA: A Conforme o ângulo de construção das linhas inclinadas (30°, 45° ou 60°), utiliza-se um fator redutor para minimizar a deformação de objetos representados em perspectiva isométrica. B Nesses dois tipos de perspectiva não existe ponto de fuga, já que ambas são originadas de projeções cilíndricas. Na perspectiva cavaleira, as medidas são marcadas a partir de dois eixos com inclinação fixa de 45° com relação à linha horizontal. D Na perspectiva isométrica, as medidas são marcadas a partir de eixo único com inclinações de 30°, 45° ou 60° com relação à linha horizontal. 9 Detalhes construtivos de objetos mais complexos geralmente precisam de uma ferramenta de projeto mais apropriada para facilitar a leitura espacial dos mesmos. Assim, é através da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, informando sua about:blank 4/521/04/2026, 20:13 Avaliação Individual profundidade e particularidades construtivas, apresentado facilidades de leitura que os planos de projeção por si só não possuem. Sobre a importância da perspectiva para a engenharia e áreas afins, classifique V para as sentenças verdadeiras e F para as falsas: Na perspectiva isométrica não existe ponto de fuga. Todas as dimensões evidenciadas na perspectiva isométrica são reais ou proporcionais ao objeto representado, ou seja, em verdadeira grandeza. Na perspectiva isométrica são utilizados dois eixos, de mesma inclinação com relação à horizontal, para a demarcação da largura e comprimento do objeto. Assinale a alternativa que apresenta a sequência CORRETA: A D 10 A NBR10067:1995, que trata dos princípios gerais de representação em desenho técnico, trata da escolha das vistas nesse desenho. Sobre essa norma, assinale a alternativa CORRETA: A Devem ser empregadas poucas linhas tracejadas. B As vistas não possuem critérios de representação gráfica. Devem ser utilizadas poucas vistas para a representação técnica. D A vista mais importante de uma peça é a vista frontal ou principal. Imprimir about:blank 5/5
