Questões resolvidas

Sobre as projeções aplicadas ao desenho técnico, a representação do objeto deve prezar pela manutenção de sua verdadeira grandeza. Esta projeção é feita sobre o plano de projeções através de linhas projetantes, que são perpendiculares a este plano, havendo necessidade de mais de um plano de projeção para projetar um sólido geométrico.
Diante dessas informações, como se chama esse tipo de projeção?
a) Projeção ascendente.
b) Projeção inclinada.
c) Projeção ortográfica.
d) Projeção paralela.

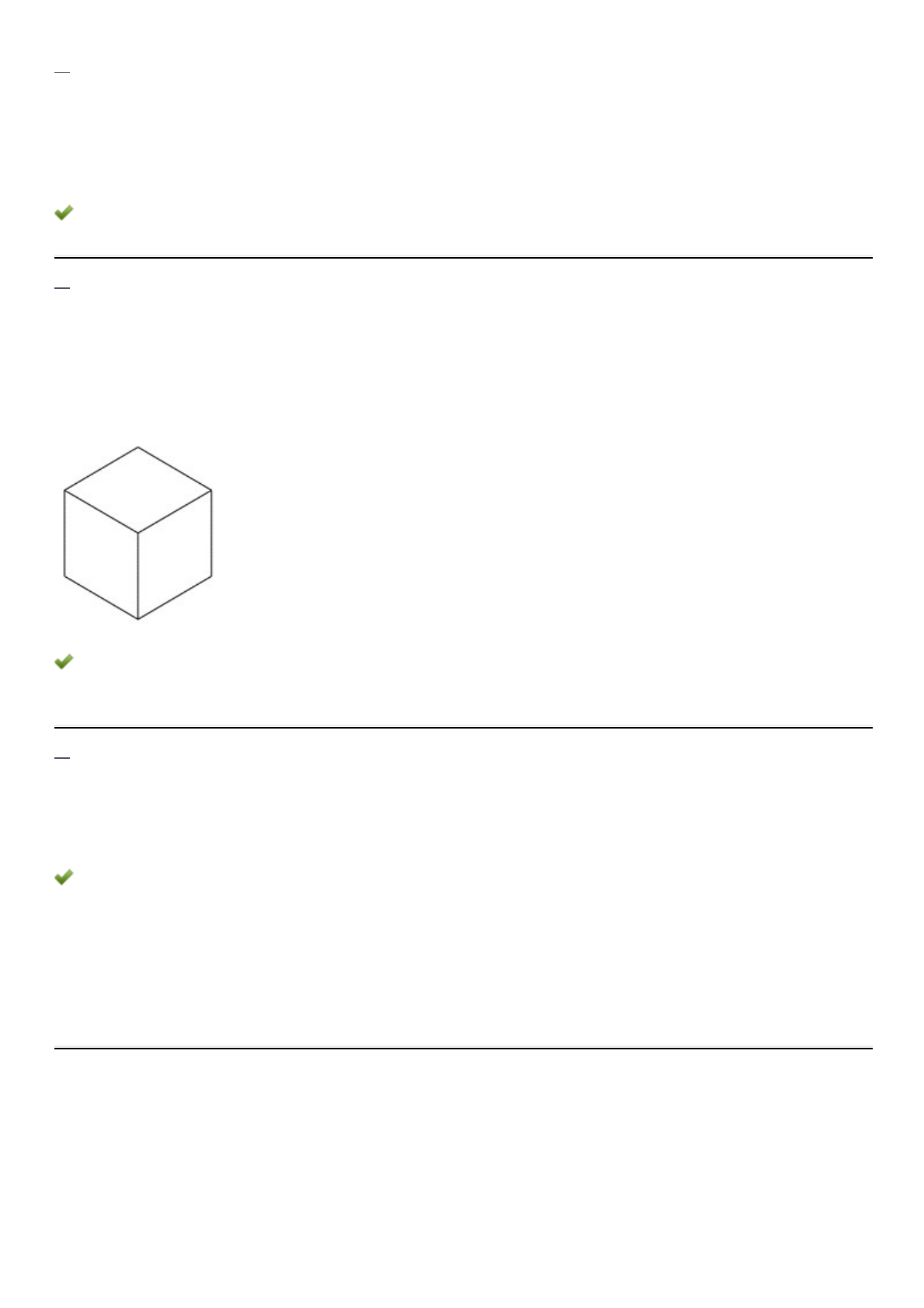

A perspectiva é um importante instrumento de projeto. É através da perspectiva que suas três dimensões são representadas graficamente em um único plano, evidenciando sua profundidade e facilitando a leitura espacial de determinado objeto.
Diante da importância da perspectiva para as engenharias, analise a imagem a seguir e assinale a alternativa CORRETA que nomeia este tipo de perspectiva:
a) Cavaleira.
b) Com dois pontos de fuga.
c) Isométrica.
d) Com três pontos de fuga.

A perspectiva é um importante instrumento de projeto. É através da perspectiva que suas três dimensões são representadas graficamente em um único plano, evidenciando sua profundidade. Especificamente na grande área das engenharias, a perspectiva isométrica e a perspectiva cavaleira são as mais utilizadas para representá-lo tridimensionalmente, facilitando a visão espacial de determinado objeto.
No que se refere a esses dois tipos de perspectivas, assinale a alternativa CORRETA:
a) Nesses dois tipos de perspectiva não existe ponto de fuga, já que ambas são originadas de projeções cilíndricas.
b) Na perspectiva isométrica, as medidas são marcadas a partir de eixo único com inclinações de 30º, 45º ou 60º em relação à linha horizontal.
c) Conforme o ângulo de construção das linhas inclinadas (30º, 45º ou 60º), utiliza-se um fator redutor para minimizar a deformação de objetos representados em perspectiva isométrica.
d) Na perspectiva cavaleira, as medidas são marcadas a partir de dois eixos com inclinação fixa de 45° em relação à linha horizontal.

O sistema de projeções ortográficas é um elemento fundamental do desenho técnico. É através desse tipo de projeção que as três vistas básicas de um objeto são geradas sobre um plano de projeção.
Diante desse sistema convencionado de representação gráfica de objetos, classifique V para as sentenças verdadeiras e F para as falsas:
( ) De acordo com a norma, o Brasil utiliza a representação de projeções ortográficas no 3º diedro.
( ) As projeções ortográficas transmitem as características de determinado objeto com precisão e em verdadeira grandeza.
( ) As três vistas básicas de um objeto são as vistas frontal, lateral esquerda e lateral direita.
( ) Em desenho técnico, as vistas devem ser representadas em um mesmo plano, configurando a épura.
a) F - F - V - V.
b) F - V - F - V.
c) V - V - F - F.
d) V - F - V - F.

O sistema de projeções ortográficas, intensamente utilizadas na área de Engenharia, é elemento fundamental para a representação gráfica, notadamente no que se refere às três vistas básicas de um objeto. Por convenção, estas vistas devem ser mostradas em um único plano.
Para isso ocorrer, os planos de projeção devem ser rebatidos, configurando um único plano de representação gráfica. No que se refere ao rebatimento dos planos de projeção, analise as sentenças a seguir:
I- O rebatimento dos planos de projeção, em um único plano, configura o que se denominou "épura".
II- Um único plano possui o sentido de rebatimento convencionado, sempre se rebatendo sobre dois planos fixos.
III- De acordo com a norma brasileira, o plano horizontal deve ser sempre imaginado em posição fixa, rebatendo-se o plano vertical e o plano lateral direito.
IV- No rebatimento, a vista lateral direita é desenhada abaixo da vista superior, e a vista frontal é desenhada à direita da vista superior.
a) As sentenças I, III e IV estão corretas.
b) Somente a sentença I está correta.
c) As sentenças II, III e IV estão corretas.
d) As sentenças I, II e III estão corretas.

As projeções ortográficas, com as perspectivas, são métodos utilizados para facilitar o entendimento daquilo que se pretende produzir. Enquanto as perspectivas facilitam a leitura espacial do todo, as projeções ortográficas, com suas respectivas vistas ortográficas, evidenciam as dimensões, geralmente em escala, de cada uma destas vistas.
Assim, segundo Azevedo (2013, p. 53), "a projeção ortográfica é uma forma de representar graficamente objetos tridimensionais em superfícies planas, de modo a transmitir suas características com precisão e demonstrar sua verdadeira grandeza". A partir da importância das projeções ortográficas para a construção de máquinas e equipamentos industriais, entre outros, analise as sentenças a seguir:
I- A representação de um objeto tridimensional em superfície plana é possível quando se utilizam os raios projetantes, perpendiculares ao plano de projeção, evidenciando uma vista.
II- Geralmente três vistas são necessárias para a representação da maioria dos objetos. Em caso de objetos mais complexos, utiliza-se o número de vistas necessário ao completo entendimento do objeto.
III- Em desenho técnico, utilizamos um plano vertical e um plano horizontal que se cortam perpendicularmente, formando os diedros.
IV- O Brasil adota a representação de projeções ortográficas no 3º diedro.
a) As sentenças II, III e IV estão corretas.
b) As sentenças I, II e III estão corretas.
c) As sentenças I, III e IV estão corretas.
d) As sentenças I, II e IV estão corretas.

Todo acadêmico que cursa engenharia precisa compreender a noção de projeção ortográfica, uma das condições básicas para avançar na disciplina de desenho técnico. É através dessa noção que as vistas de um objeto qualquer (uma peça industrial, um móvel, um parafuso ou uma casa, por exemplo) são geradas sobre um plano de projeção, fragmentando suas informações em duas dimensões.
Sobre a representação de superfícies curvas, classifique V para as sentenças verdadeiras e F para as falsas:
( ) No que se refere a um plano paralelo a uma superfície circular, a projeção resultante mantém a forma e a verdadeira grandeza deste círculo, ao passo que nos outros dois planos a projeção é definida por um segmento de reta.
( ) Caso a superfície circular não possua paralelismo com os três planos de projeção, as projeções resultantes não serão representadas em verdadeira grandeza.
( ) Em um plano perpendicular a uma superfície circular, a projeção resultante é um segmento de reta com comprimento igual ao diâmetro do círculo.
A) V - F - V.
B) V - V - F.
C) V - V - V.
D) F - F - V.

O sistema de projeções ortográficas é um elemento fundamental para a representação gráfica, gerando as três vistas básicas de determinado objeto. Em desenho técnico, essas vistas devem ser mostradas em um único plano. Para isso ocorrer, os planos de projeção devem ser rebatidos, configurando a épura.
Diante desse contexto e considerando a imagem a seguir, classifique V para as sentenças verdadeira e F para as falsas:
( ) As três vistas básicas de um objeto, de acordo com a norma brasileira, são as vistas frontal, superior e lateral esquerda.
( ) Em épura, o número 1 representa a vista superior.
( ) Em épura, o número 2 representa a vista frontal.
( ) Em épura, o número 3 representa a vista lateral esquerda.
a) V - F - F - V.
b) F - V - F - V.
c) F - V - V - F.
d) V - F - V - F.

O uso de três vistas geralmente é suficiente para representar os detalhes construtivos de objetos ou peças industriais. Em outros casos, devido a sua complexidade formal/volumétrica, os recursos das vistas auxiliares e perspectivas são necessários para facilitar a compreensão e, consequentemente, a leitura espacial do modelo.
No que se refere ao desenho técnico em perspectiva, mais precisamente à perspectiva isométrica, assinale a alternativa CORRETA:
a) As medidas de determinado objeto são marcadas a partir de um único eixo com inclinação de 30º em relação à linha horizontal.
b) Na perspectiva isométrica não existe ponto de fuga, já que as retas que em planta são paralelas entre si, continuam sendo paralelas em perspectiva.
c) As linhas fuga, que convergem para os pontos de fuga, são linhas imaginárias que geram a sensação de profundidade nos objetos.
d) A vista frontal de determinado objeto preserva sua forma e dimensões, de onde partem linhas inclinadas em ângulo de 30º para evidenciar sua profundidade.

O sistema de projeções de vistas ortográficas, com as perspectivas, são métodos utilizados para facilitar o entendimento daquilo que se pretende produzir. Enquanto as perspectivas facilitam a visão espacial do objeto, as projeções ortográficas, com suas respectivas vistas, evidenciam as dimensões, geralmente em escala, de cada uma destas vistas.
Diante da importância das projeções ortográficas e das perspectivas para a indústria metal-mecânica, de móveis e edificações, entre outras áreas, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Perspectiva é a técnica de desenho que mostra as duas dimensões de um objeto em um único plano, de maneira a transmitir a sensação de profundidade e relevo.
( ) A perspectiva cônica representa o objeto do modo como ele é visto, transmitindo a sensação de realidade ao desenho, em que suas retas paralelas parecem convergir para o ponto de fuga.
( ) Na perspectiva isométrica, as medidas são marcadas a partir de dois eixos com inclinação de 30° em relação à linha horizontal.
( ) Linha do horizonte e ponto de fuga são elementos constituintes da perspectiva cavaleira (cavalera).
a) V - F - F - V.
b) F - V - V - F.
c) F - F - V - V.
d) V - V - F - F.
