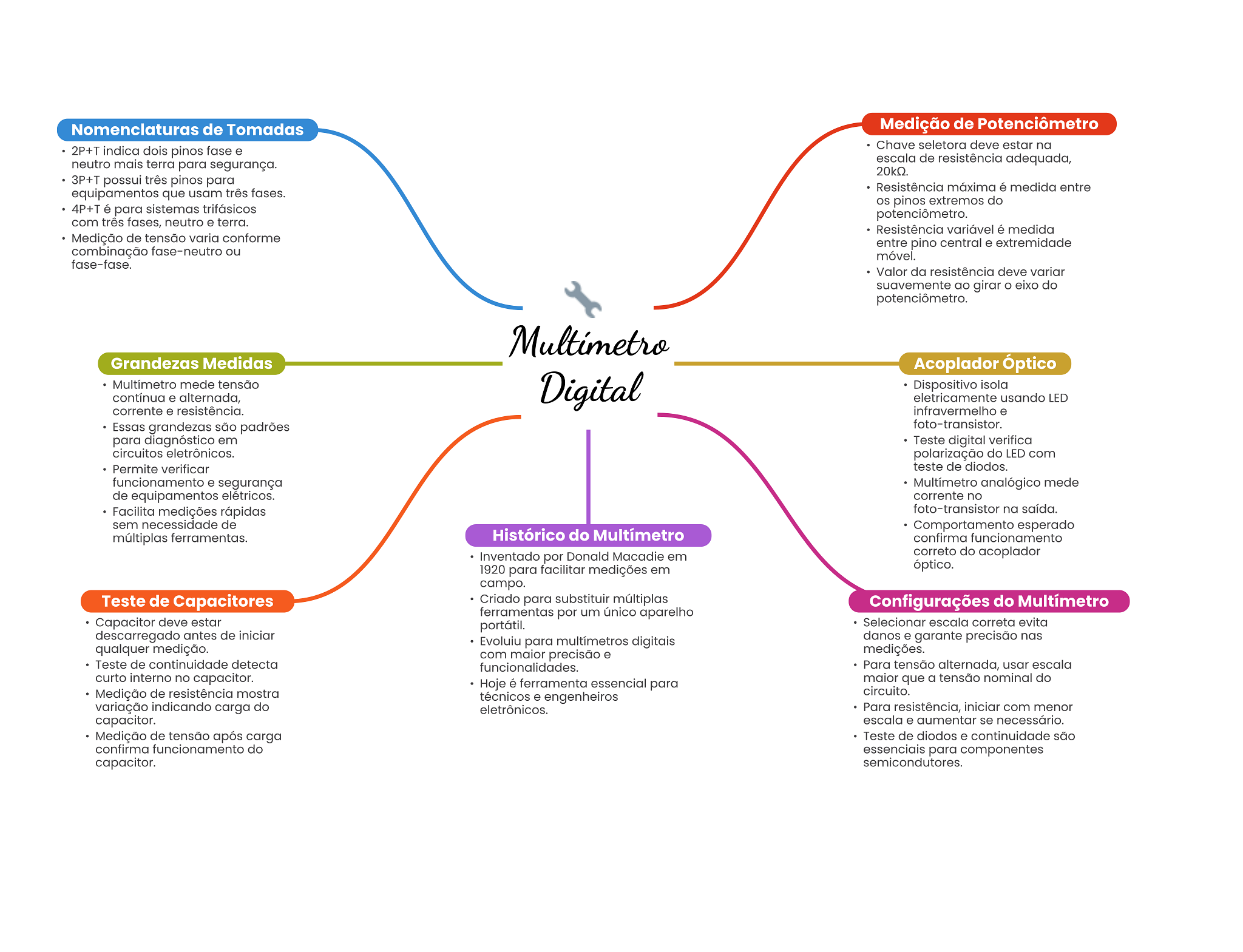

Mapa Mental - Multímetro Digital

Prévia do material em texto

Nomenclaturas de Tomadas Medição de Potenciômetro Chave seletora deve estar na 2P+T indica dois pinos fase e neutro mais terra para segurança. escala de resistência adequada, 3P+T possui três pinos para Resistência máxima é medida entre equipamentos que usam três fases. pinos extremos do 4P+T é para sistemas trifásicos potenciômetro. com três fases, neutro e terra. Resistência variável é medida Medição de tensão varia conforme entre pino central e extremidade combinação fase-neutro ou móvel. fase-fase. Valor da resistência deve variar suavemente ao girar eixo do potenciômetro. Multimetro Grandezas Medidas Acoplador Óptico Multímetro mede tensão contínua e alternada, Digital Dispositivo isola eletricamente usando LED corrente e resistência. infravermelho e Essas grandezas são padrões foto-transistor. para diagnóstico em Teste digital verifica circuitos eletrônicos. polarização do LED com Permite verificar teste de diodos. funcionamento e segurança Multímetro analógico mede de equipamentos elétricos. corrente no Facilita medições rápidas foto-transistor na saída. sem necessidade de Comportamento esperado múltiplas ferramentas. Histórico do Multímetro confirma funcionamento Inventado por Donald Macadie em correto do acoplador 1920 para facilitar medições em óptico. campo. Teste de Capacitores Criado para substituir múltiplas Configurações do Multímetro ferramentas por um único aparelho Capacitor deve estar portátil. Selecionar escala correta evita descarregado antes de iniciar Evoluiu para multímetros digitais danos e garante precisão nas qualquer medição. com maior precisão e medições. Teste de continuidade detecta funcionalidades. Para tensão alternada, usar escala curto interno no capacitor. Hoje é ferramenta essencial para maior que a tensão nominal do Medição de resistência mostra circuito. técnicos e engenheiros variação indicando carga do eletrônicos. Para resistência, iniciar com menor capacitor. escala e aumentar se necessário. Medição de tensão após carga Teste de diodos e continuidade são confirma funcionamento do essenciais para componentes capacitor. semicondutores.
