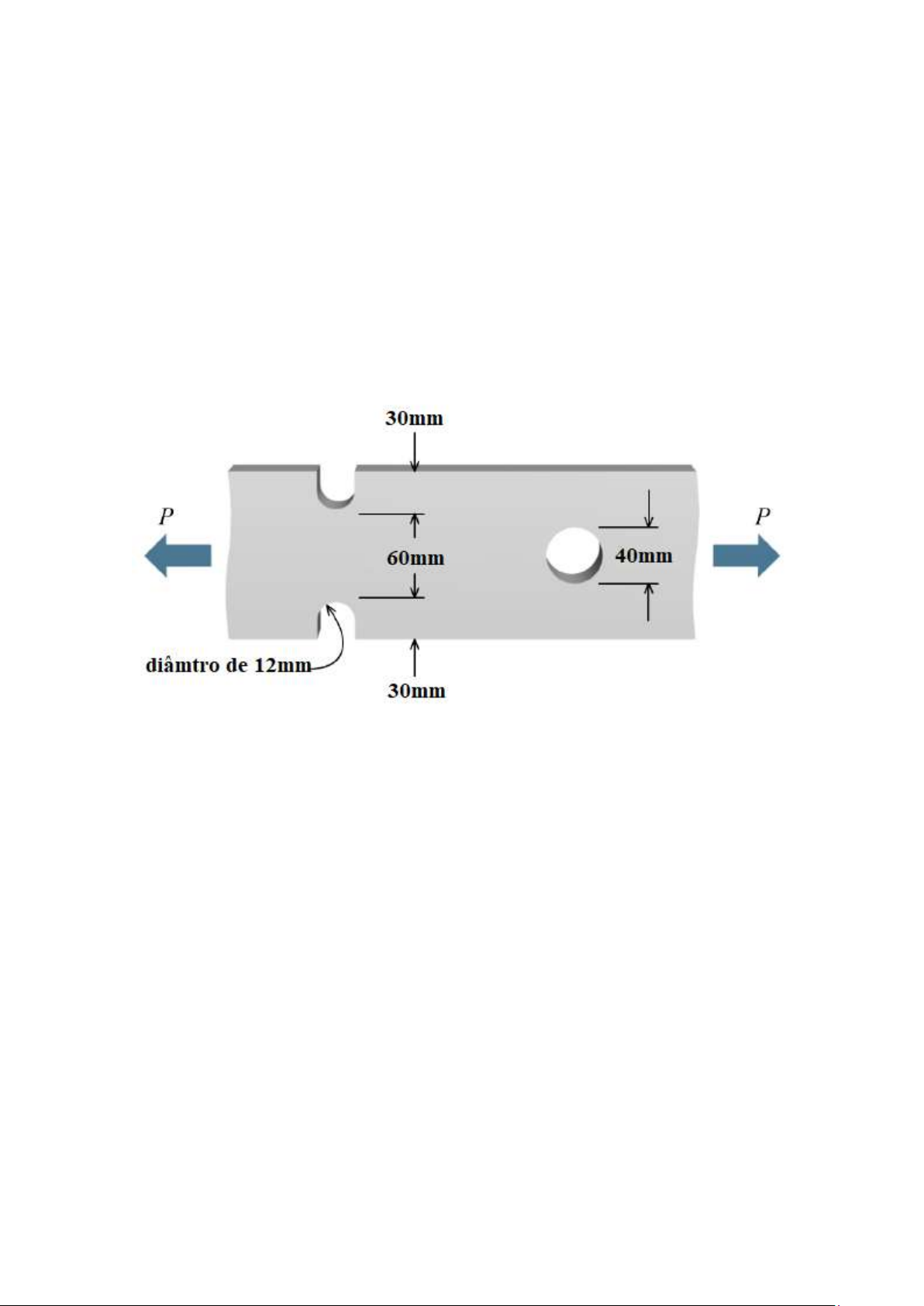

Resistência dos Materiais (Engenharia Civil) Questionário 3 13) A chapa de aço da figura foi projetada para auxiliar guindastes no levantamento de vigas de concreto. Sabe-se que a chapa possui tensão de escoamento igual a 400MPa e espessura de 12mm. Utilizando as tabelas auxiliares, calcule a força máxima "P", em kN, que poderá ser aplicada à estrutura. Considere o fator de segurança para a tensão de escoamento da chapa igual a 2,0. Dica: calcule a força "P" para o furo e em seguida para os entalhes. Compare os resultados obtidos. Fonte: Philpot (2015) – Adaptado Tabela auxiliar 1 Fonte: Philpot (2015) Tabela auxiliar 2 Fonte: Philpot (2015) R= P ≈ 63,0kN
