Resistência dos Materiais (Engenharia Civil)
Questionário 4

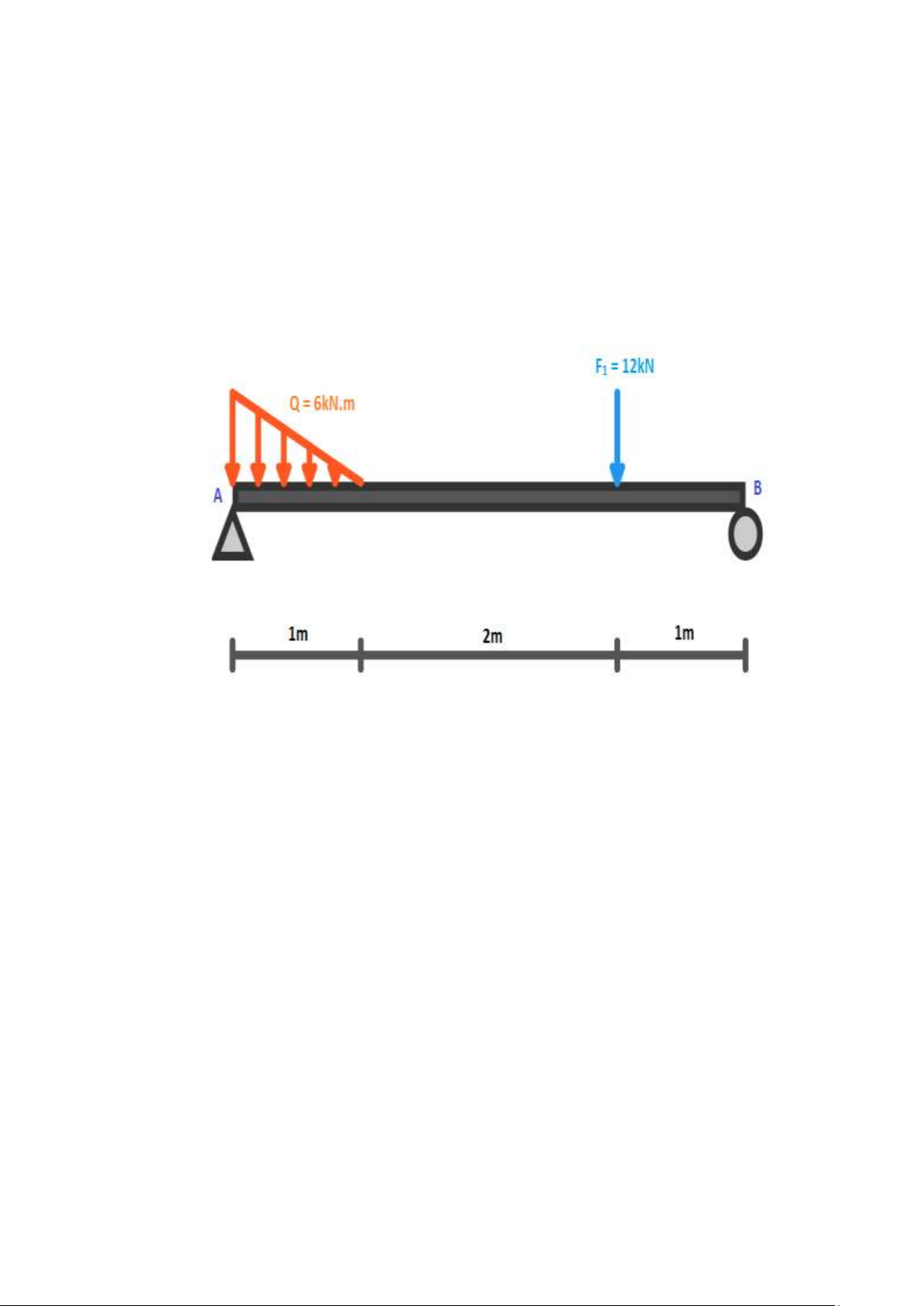

14) Na montagem de uma das seções de uma
arquibancada de um estádio de futebol utilizou-se a viga
ilustrada na figura submetida ao carregamento
representado. A partir dos dados fornecidos, calcule as
reações de apoio verticais "RAY" e "RBY" que atuam sobre
a estrutura.

Fonte: Viga Online – Adaptado
R= RAY = 5,75kN∙m e RBY = 9,25kN∙m
15) (Beer et al, 2011 – Adaptado) Para se determinar o
módulo de elasticidade de uma barra de alumínio com
diâmetro de 16 mm em um canteiro de obras, um
engenheiro civil realizou o seguinte procedimento: duas
marcas de referência foram colocadas (na barra) a
exatamente 240 mm uma da outra. Sabendo que uma força
axial "P" de 7,2kN atuando nessa barra provoca um
afastamento entre as marcas de 240,24 mm, determine o
módulo de elasticidade (em GPa) do alumínio utilizado.

Fonte: Beer et al. (2011)
R=30,0
