MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DE GOIÁS


Lista de Exercícios - Resistência dos Materiais
Profª: Lorena da Silva Alves
Aluno (a):______________________________________Matrícula:______
Ref.: CARGA AXIAL

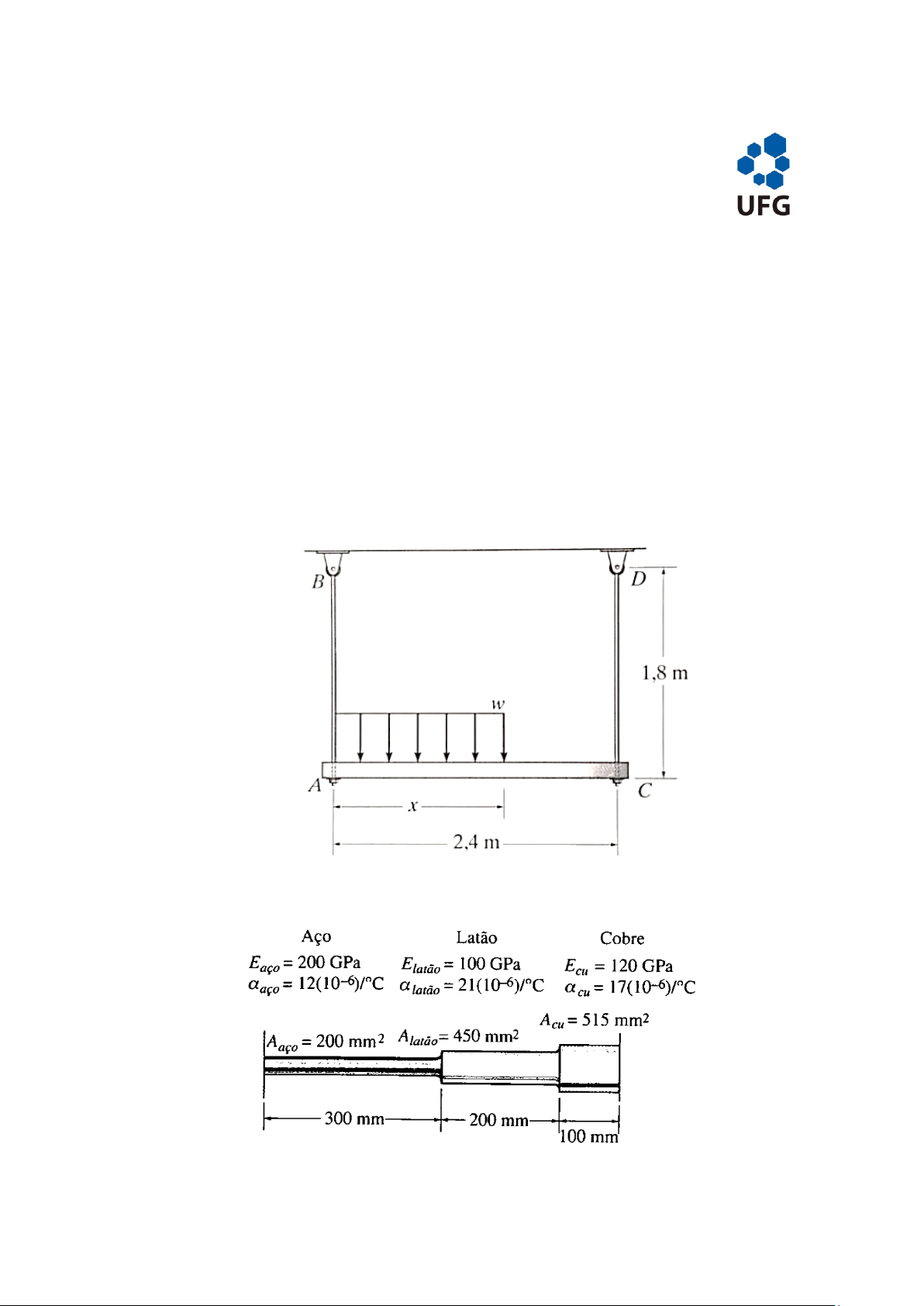

1- A viga rígida está apoiada em suas extremidades por dois tirantes de aço
(𝐸 = 200 𝐺𝑃𝑎). Os diâmetros das hastes são 𝑑𝐴𝐵 = 12 𝑚𝑚 e 𝑑𝐶𝐷 = 7,5 𝑚𝑚. Se a
tensão admissível para o aço for 𝜎𝑎𝑑𝑚 = 115 𝑀𝑃𝑎, determine a intensidade da carga
distribuída w e seu comprimento x sobre a viga para que esta permaneça na posição
horizontal quando carregada.

2- Com a temperatura de 12°C as barras estão bem ajustadas entre as paredes. Se a
temperatura passa para 18°C qual a força exercida nos apoios?


3- Viga rígida apoiada sobre três postes feitos de aço e alumínio. Os postes possuem 250
mm quando não há nenhuma carga aplicada na viga e a temperatura é de 20°C.
Determine a força suportada por cada poste se a viga for submetida a um carregamento
de 150 kN/m e a temperatura for de 80°C. Eaço=200 Gpa e Ealu=73,1 Gpa, coeficiente
térmico de 12e-6 /°C e 23e-6 /°C do aço e alumínio respectivamente.

4- O elo rígido é sustentado por um pino em A e dois cabos de aço (E=210 GPa), cada
um com comprimento de 300 mm quando não alongados e área de seção transversal
de 7,8 mm². Determine a força desenvolvida nos cabos quando o elo suportar a carga
vertical de 1,75 kN.
