Centro de Formação Profissional Santa Luzia João Carlos Giovannini
ESPECIFICAÇÃO DE PROCESSO DE SOLDAGEM
Componente Curricular: Soldagem Instrutor: Roberto Mós


Processo:
GTAW (Gas Tungsten Arc Welding)
Soldagem A Arco Elétrico Com Eletrodo de Tungstênio (TIG)
Tipo:
Manual
JUNTAS:
Tipo de Junta:
Junta de Topo

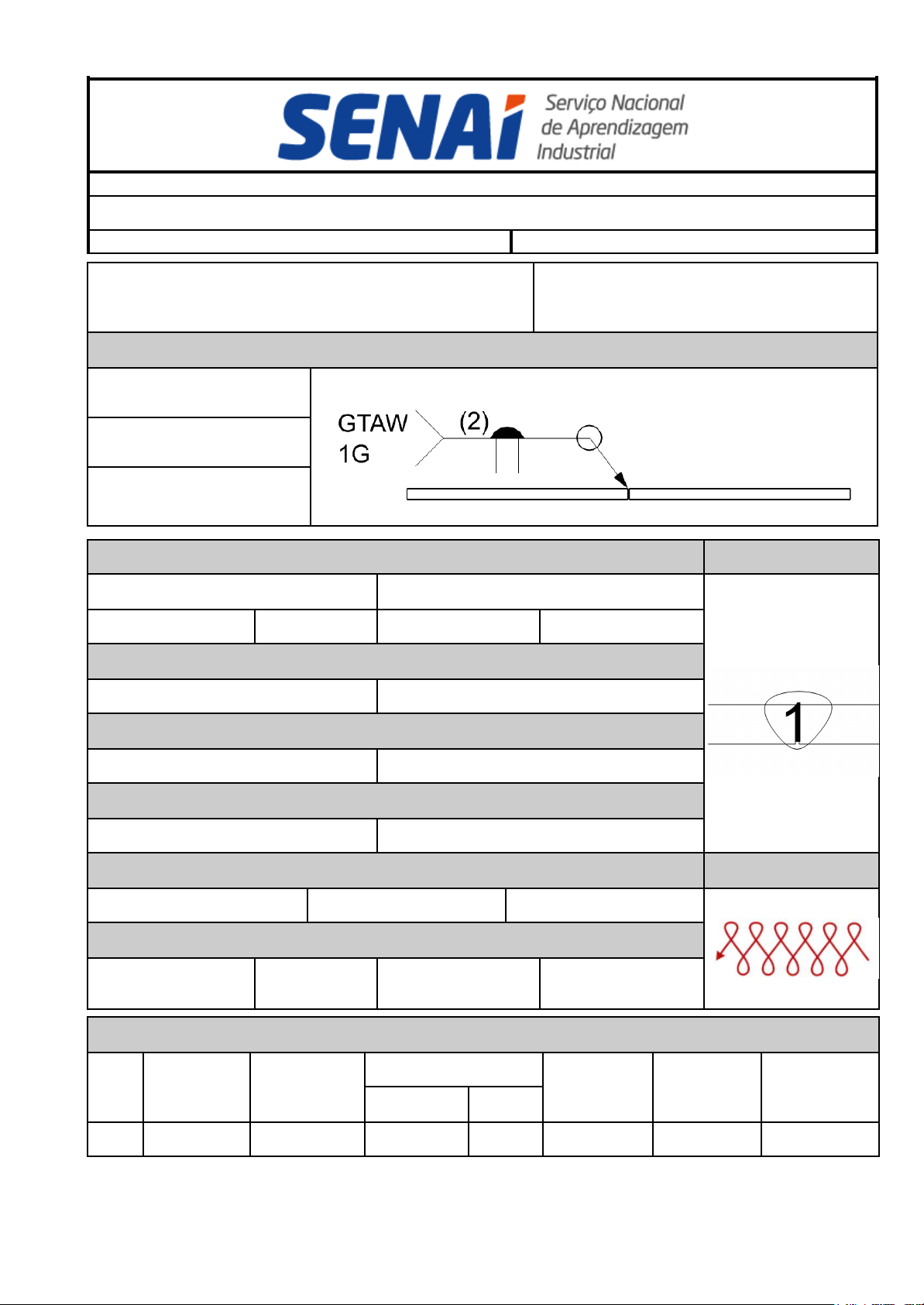

Croqui da Junta, ou desenho de fabricação:

Tipo de Chanfro (Bisel):
Chanfro em I
Mata Junta: ( ) Sim ( X ) Não
Material: N/A



METAL BASE: SEQUÊNCIA:
Especificação do Tipo e Grau:
Aço Carbono SAE 1020
Análise Química e Propriedade Mecânica:
N / A

Esp. do Metal base:
≤ 2mm
Âng. de Chanfro:
0º
Altura do Nariz:
≤ 2mm
Abertura de Raiz:
0
METAL DE ADIÇÃO:
Classificação:
AWS 5.1 - ER70S-3
Diâmetro:
≤ 3,2 mm
TUNGSTÊNIO:
Composição:
Com Tório (ponta vermelha)
Diâmetro:
≤ 2,5 mm
GÁS:
Composição:
Argônio Puro (99,9% de pureza)
Vazão:
8 - 12 l/min
POSIÇÕES: PROGRESSÃO:
Posição do Chanfro:
1G
Progressão da Solda:
Conforme Modelo
Posição do Filete:
N/A
1
TÉCNICA:
Técnica de Acabamento:
Cordão Trançado
Preparação Inicial:
Esmerilhar e
Escovar
Preparação Interpasses:
Escovar
Largura do Cordão de
Solda:
3 - 5 mm


PARÂMETROS TÉCNICOS:
Seq: Camada: Material de Adição
(mm):
Energia de Soldagem:
Polaridade: Avanço:
cm/min
Temperatura
Interpasses:
Tensão (V): Corrente
(A):
1 Raíz ≤ 2,5 mm 20 - 24 50 - 70 CC- 8 - 12 ≤250ºC



Ficha de Avaliação



 CRITÉRIO SIM (✓) NÃO (✗)
Junta limpa
Chanfro conforme desenho
Abertura de raiz correta
Peças alinhadas
Parâmetros ajustados corretamente
Ângulo da tocha/eletrodo adequado
Velocidade de avanço adequada
Limpeza entre passes
Utilização correta dos EPIs
Cordão uniforme
Largura adequada
Reforço adequado
Boa aparência/acabamento
Penetração adequada
Porosidade
Mordedura
Falta de fusão
Inclusão de escória
Trincas
