Centro de Formação Profissional Santa Luzia João Carlos Giovannini

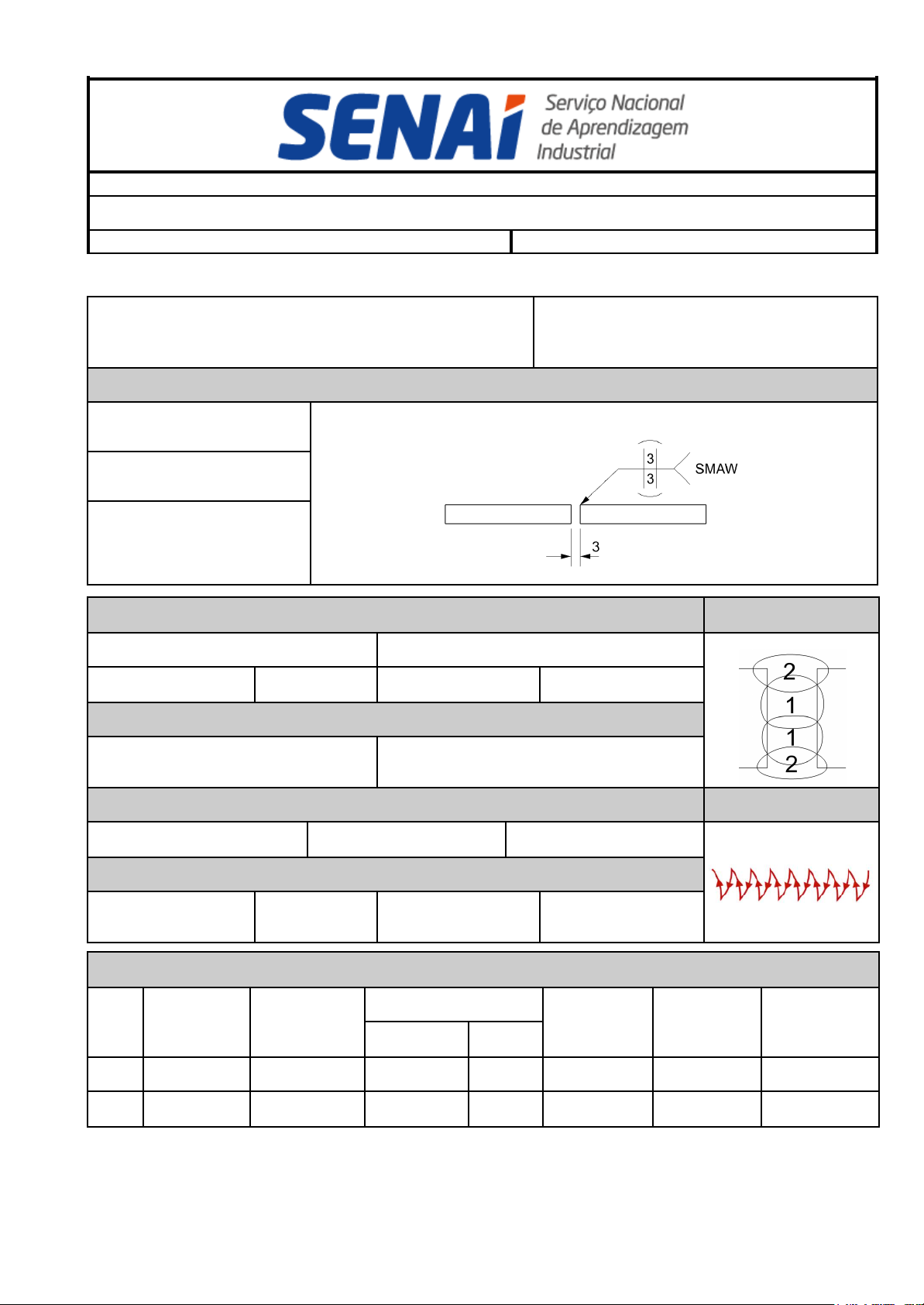

ESPECIFICAÇÃO DE PROCESSO DE SOLDAGEM
Componente Curricular: Soldagem Instrutor: Roberto Mós


Processo:
SMAW (Shielded Metal Arc Welding)
Soldagem A Arco Elétrico Com Eletrodo Revestido
Tipo:
Manual
JUNTAS:
Tipo de Junta:
Junta de Topo
Croqui da Junta, ou desenho de fabricação:

Tipo de Chanfro (Bisel):
Chanfro em I
Mata Junta: ( ) Sim ( X ) Não
Material: N/A



METAL BASE: SEQUÊNCIA:
Especificação do Tipo e Grau:
Aço Carbono SAE 1020
Análise Química e Propriedade Mecânica:
N / A


Esp. do Metal base:
1/4"
Âng. de Chanfro:
90º
Altura do Nariz:
6 mm
Abertura de Raiz:
3 mm
METAL DE ADIÇÃO:
Classificação:
AWS 5.1 - E 6013 - 46.00
Diâmetro:
≤ 3,25 mm
POSIÇÕES: PROGRESSÃO:
Posição do Chanfro:
3G
Progressão da Solda:
Ascendente (vide modelo)
Posição do Filete:
N/A

1; 2
TÉCNICA:
Técnica de Acabamento:
Cordão Trançado
Preparação Inicial:
Esmerilhar e
Escovar
Preparação Interpasses:
Escovar
Largura do Cordão de
Solda:
10 - 14 mm


PARÂMETROS TÉCNICOS:
Seq: Camada: Material de Adição
(mm):
Energia de Soldagem:
Polaridade: Avanço:
cm/min
Temperatura
Interpasses:
Tensão (V): Corrente
(A):
1 Raíz ≤ 2,5 mm 20 - 24 60 - 90 CC+ 8 - 12 ≤250ºC
2 Acabamento ≤ 3,25 mm 20 - 24 90 - 110 CC+ 12 - 20 ≤250ºC



Ficha de Avaliação



 CRITÉRIO SIM (✓) NÃO
(✗)
Junta limpa
Chanfro conforme desenho
Abertura de raiz correta
Peças alinhadas
Parâmetros ajustados corretamente
Ângulo da tocha/eletrodo adequado
Velocidade de avanço adequada
Limpeza entre passes
Utilização correta dos EPIs
Cordão uniforme
Largura adequada
Reforço adequado
Boa aparência/acabamento
Penetração adequada
Porosidade
Mordedura
Falta de fusão
Inclusão de escória
Trincas
