Mapa Mental - Transformadores

Prévia do material em texto

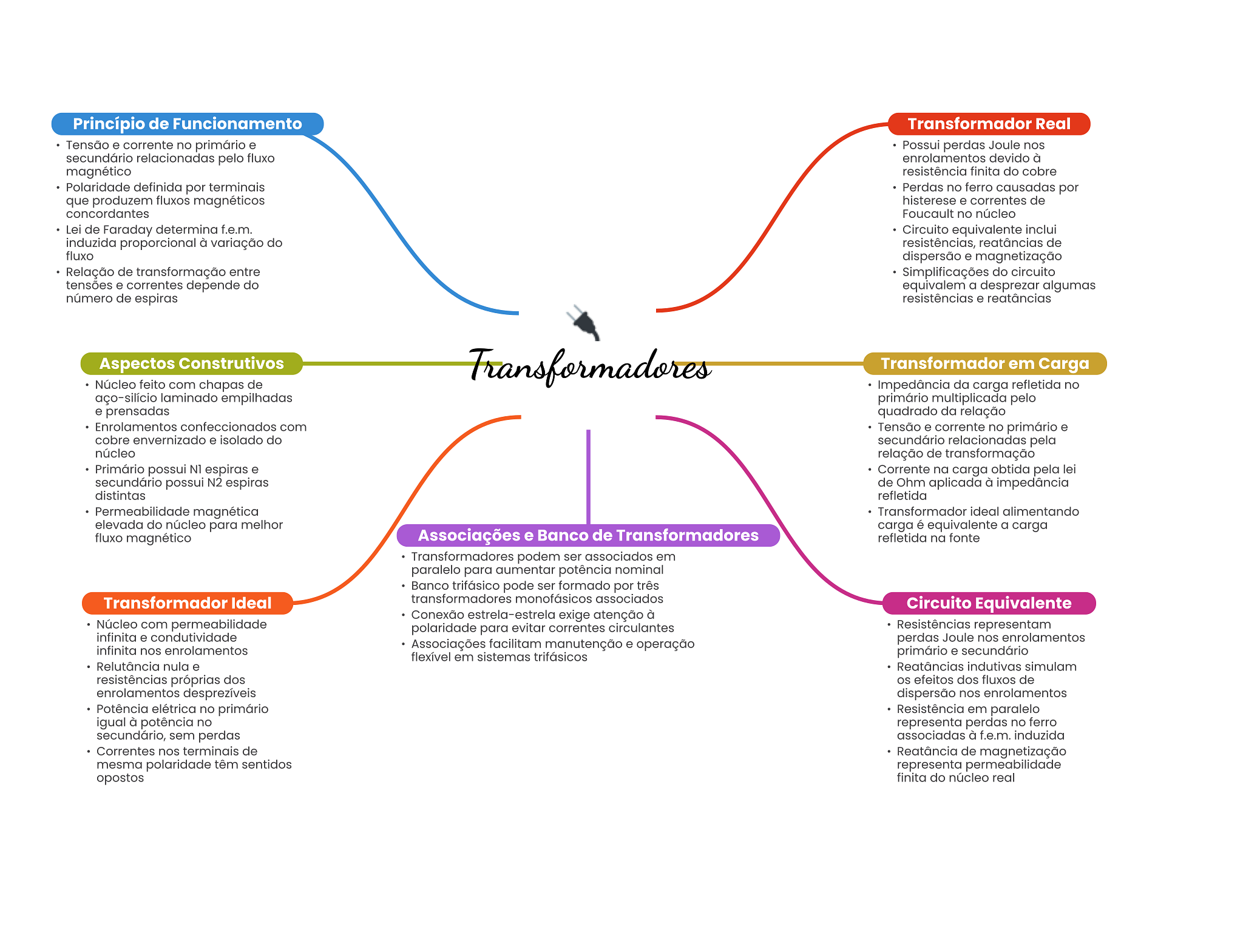

Princípio de Funcionamento Transformador Real Tensão e corrente no primário e Possui perdas Joule nos secundário relacionadas pelo fluxo enrolamentos devido à magnético resistência finita do cobre Polaridade definida por terminais Perdas no ferro causadas por que produzem fluxos magnéticos histerese e correntes de concordantes Foucault no núcleo Lei de Faraday determina f.e.m. Circuito equivalente inclui induzida proporcional à variação do resistências, reatâncias de fluxo dispersão e magnetização Relação de transformação entre Simplificações do circuito tensões e correntes depende do equivalem a desprezar algumas número de espiras resistências e reatâncias Aspectos Construtivos Transformadores Transformador em Carga Núcleo feito com chapas de Impedância da carga refletida no aço-silício laminado empilhadas primário multiplicada pelo e prensadas quadrado da relação Enrolamentos confeccionados com Tensão e corrente no primário e cobre envernizado e isolado do secundário relacionadas pela núcleo relação de transformação Primário possui N1 espiras e Corrente na carga obtida pela lei secundário possui N2 espiras de Ohm aplicada à impedância distintas refletida Permeabilidade magnética Transformador ideal alimentando elevada do núcleo para melhor carga é equivalente a carga fluxo magnético Associações e Banco de Transformadores refletida na fonte Transformadores podem ser associados em paralelo para aumentar potência nominal Banco trifásico pode ser formado por três Transformador Ideal transformadores monofásicos associados Circuito Equivalente Conexão estrela-estrela exige atenção à Núcleo com permeabilidade polaridade para evitar correntes circulantes Resistências representam infinita e condutividade Associações facilitam manutenção e operação perdas Joule nos enrolamentos infinita nos enrolamentos flexível em sistemas trifásicos primário e secundário Relutância nula e Reatâncias indutivas simulam resistências próprias dos efeitos dos fluxos de enrolamentos desprezíveis dispersão nos enrolamentos Potência elétrica no primário Resistência em paralelo igual à potência no representa perdas no ferro secundário, sem perdas associadas à f.e.m. induzida Correntes nos terminais de Reatância de magnetização mesma polaridade têm sentidos representa permeabilidade opostos finita do núcleo real
