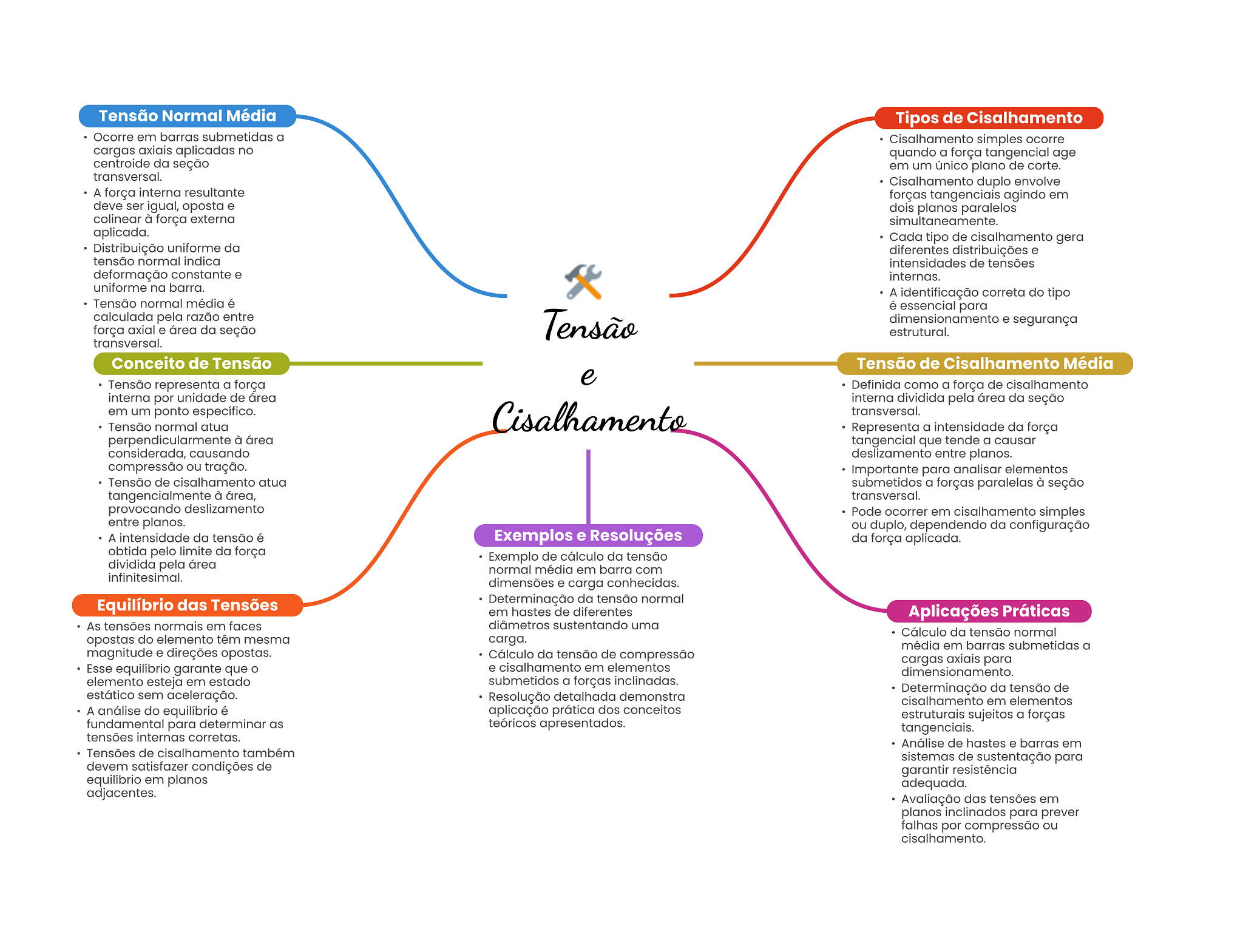

Mapa Mental - Tensão e Cisalhamento

Prévia do material em texto

Tensão Normal Média Tipos de Cisalhamento Ocorre em barras submetidas a Cisalhamento simples ocorre cargas axiais aplicadas no quando a força tangencial age centroide da seção em um único plano de corte. transversal. Cisalhamento duplo envolve A força interna resultante forças tangenciais agindo em deve ser igual, oposta e dois planos paralelos colinear à força externa simultaneamente. aplicada. Cada tipo de cisalhamento gera Distribuição uniforme da diferentes distribuições e tensão normal indica intensidades de tensões deformação constante e internas. uniforme na barra. A identificação correta do tipo Tensão normal média é é essencial para calculada pela razão entre força axial e área da seção Tensão dimensionamento e segurança estrutural. transversal. Conceito de Tensão Tensão de Cisalhamento Média e Tensão representa a força Definida como a força de cisalhamento interna por unidade de área interna dividida pela área da seção em um ponto específico. Cisalhamento transversal. Tensão normal atua Representa a intensidade da força perpendicularmente à área tangencial que tende a causar considerada, causando deslizamento entre planos. compressão ou tração. Importante para analisar elementos Tensão de cisalhamento atua submetidos a forças paralelas à seção tangencialmente à área, transversal. provocando deslizamento Pode ocorrer em cisalhamento simples entre planos. ou duplo, dependendo da configuração A intensidade da tensão é Exemplos e Resoluções da força aplicada. obtida pelo limite da força Exemplo de cálculo da tensão dividida pela área normal média em barra com infinitesimal. dimensões e carga conhecidas. Equilíbrio das Tensões Determinação da tensão normal em hastes de diferentes Aplicações Práticas As tensões normais em faces diâmetros sustentando uma Cálculo da tensão normal opostas do elemento têm mesma carga. média em barras submetidas a magnitude e direções opostas. Cálculo da tensão de compressão cargas axiais para Esse equilíbrio garante que e cisalhamento em elementos elemento esteja em estado submetidos a forças inclinadas. estático sem aceleração. Determinação da tensão de Resolução detalhada demonstra cisalhamento em elementos A análise do equilíbrio é aplicação prática dos conceitos estruturais sujeitos a forças fundamental para determinar as teóricos apresentados. tangenciais. tensões internas corretas. Análise de hastes e barras em Tensões de cisalhamento também sistemas de sustentação para devem satisfazer condições de garantir resistência equilíbrio em planos adequada. adjacentes. Avaliação das tensões em planos inclinados para prever falhas por compressão ou cisalhamento.
