Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 1 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade

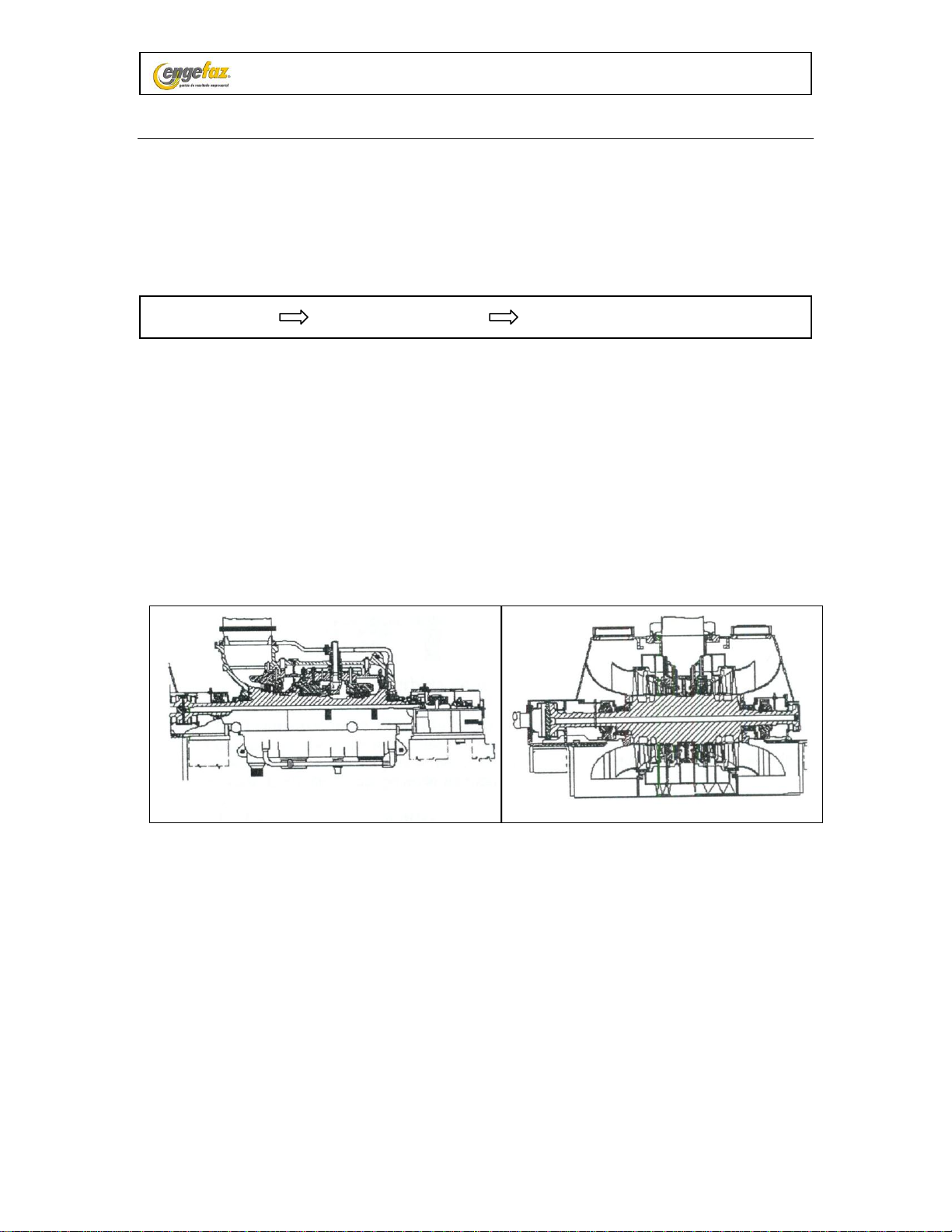

Carcaça HP/IP
Turbinas à Vapor

 Turbinas à vapor formam uma categoria própria de máquinas motoras com
múltiplas aplicações. Acionam desde bombas à geração e cogeração elétricas. Seu
projeto característico é:

Fluxo de Vapor Pás diretrizes Fixas Pás móveis nos discos dos Estágios

1- Projeto Básico
 Introdução
 As turbinas a vapor tem os seguintes componentes:
a) Carcaça: pode ser classificada como HP – alta pressão, IP – pressão
intermediária e LP – baixa pressão. Contém os canais do circuito do vapor e os
diafragmas com suas palhetas fixas.








b) Rotores: A turbina a vapor pode ter rotores HP/IP – alta pressão e pressão
intermediária – ou rotores HP e IP separados e um ou mais rotores LP – baixa
pressão.
c) Mancais: de deslizamento, bipartidos, de assento esférico para auto-
alinhamento. São 2 por rotor. Com dois rotores, 1 HP/IP e 1 LP serão 4 mancais.
Mancais hidrostáticos tipo tilting pads tem uso recente nos rotores HP, IP e
algumas vezes, LP.
Carcaça LP
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 2 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Figura - Turbina de Alta Pressão
d) Selos: os selos podem ser fixos, com molas ou retráteis. Estão nas
passagens do eixo pela carcaça e entre secções de alta e baixa pressão
e) Acoplamentos: são normalmente do tipo flangeado rígido
f) Engrenagem de giro lento: aplica baixa rotação na turbina fora de operação,
para evitar o empenamento térmico do eixo.
Carcaça
 Carcaças HP – alta pressão, são quase sempre muito mais robustas do que o
rotor, para suportar altas pressões internas. Projetos mais modernos possuem duas
carcaças, uma externa e outra interna, montadas juntas, alinhadas e fixadas. As
válvulas são presas à carcaça, parcialmente fundidas. Todas as linhas de alta pressão
são presas à carcaça, diretamente ou através das válvulas.
















Entrada de Alta
Pressão
Placa de
Expansores
Caixa dos Mancais
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 3 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade

Transmissão de Vibração do Rotor para a Carcaça:
Como a carcaça é muito mais pesada do que o rotor, acredita-se que sensores
sem contato, os proximeters da carcaça para o rotor, forneçam medidas de qualidade.
O rotor, mais leve move-se dentro da carcaça, podendo até roçar.
Expansão Térmica diferencial nas turbinas HP:
Com mais massa do que o rotor, a carcaça demora mais para aquecer e esfriar.
Isto favorece o desalinhamento, pois alguns componentes são presos na carcaça
externa, carcaça interna, válvulas, etc. A tubulação se movimenta com a temperatura e
força a carcaça ou então impedem sua expansão. A distorção térmica diferencial afeta o
alinhamento, causa roçamento, afeta o nível de vibração e modifica as freqüências
naturais.


Mancal Axial
Mancal Radial com Pescador
Entrada do Gás
Selos de Anéis de Carvão
Empalhetamento
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 4 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Turbina de Baixa Pressão

Expansão Térmica diferencial nas turbinas HP:
As turbinas LP e HP têm poucas diferenças:
a) as carcaças LP de construção mais leve, aquecem mais rápido do que o
rotor;
b) as tubulações LP são menos
rígidas – menor arraste térmico.
Nas LP os tubos são ligados no
condensador. As variações de
vácuo do condensador
reposicionam o eixo em relação
aos mancais. Os problemas de
expansão térmica não são graves
principalmente por que os rotores
LP têm maiores folgas do que os
HP. Na expansão térmica o rotor
força o mancal de escora e desloca-se para o lado oposto.


Observações:
-Válvula de Alívio deve ser instalada na tubulação de saída entre a carcaça e
válvula e válvula gaveta, dimensionada para fluxo total (para proteção).
-As carcaças possuem conexões de dreno de pressão que devem ter válvula
para drenagem de condensado durante paradas e aquecimento para partida.





Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 5 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Perfil do Rotor HP
Rotores
A maioria dos rotores é feita de uma
única peça, aço cromo-níquel-
molibdênio – AISI 4340. Somente as
palhetas são colocadas depois. Os
rotores grandes são formados por
duas peças, mas se comportam como
corpo único. Alguns têm furo axial
passante fechado por plugs, que
retém água coletada em canais de
labirintos e encaixe de palhetas.
Dependendo da quantidade de
líquido armazenado, o rotor pode se
tornar termicamente sensível, ou
seja, pequenas diferenças de
temperatura alteram a vibração em
1x, em amplitude e em fase.







 Os canais de labirintos são muitas vezes pontos de roçamento. É boa prática
identificar estes pontos em relação à carcaça.
 Os rotores são entregues balanceados, sendo necessário talvez pequeno ajuste
após a montagem. Rebalancear o rotor somente se houver alteração de massa ou de
rigidez após um tempo de operação.
Perfil do Rotor LP
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 6 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
 Os rotores das turbinas rodam acima da primeira crítica e, portanto, trabalham
como rotores flexíveis. Pequenos rotores de contra pressão de baixa rotação podem
operar como rotores rígidos. Os mancais são projetados para introduzir amortecimento
e adequar a rigidez do sistema do rotor. As ressonâncias podem ser reguladas pelos
ajustes nos mancais, um detalhe muito importante.
 A relação entre a rigidez do eixo e a do mancal deve ser no máximo 5, ou seja:
5
2


S
b
K
K

Onde:
- Kb=
3
48 LIE  [N/m] é a rigidez do eixo
- E [Mpa] é o módulo de elasticidade do material
- I [m4] é o momento de inércia de área
- L [m] é a distância entre mancais


 A rigidez dos mancais do suporte do rotor dos mancais Kb depende da rigidez do
filme de óleo e dos suportes dos mancais.
 Quando o mancal está apoiado em um suporte em balanço é mais fácil
equacionar a resposta dinâmica do rotor. Além das freqüências naturais, os modos de
vibrar são alterados pela rigidez do suporte. Balanços maiores afetam fortemente o
modo pivotal e levemente o primeiro modo. O mesmo acontece com o acionamento do
regulador. O peso do acoplamento afeta a freqüência crítica. Quando o acoplamento é
flexível, qualquer elemento do acoplamento pode afetar o balanceamento, as
harmônicas da rotação e as vibrações axiais.

Empalhetamento
São formados conjuntos de palhetas que são
montadas nos discos. Estes grupos de palhetas
formam pequenos subsistemas com muitas
freqüências naturais e modos de vibrar. A
operação das turbinas evita as rotações críticas,
que podem quebrar as palhetas sem que esta
vibração seja percebida nas medições.
 As palhetas LP são longas e flexíveis – mais susceptíveis às vibrações. Elas
podem superaquecer se a unidade estiver trabalhando com o vácuo do condensador
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 7 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
inadequado, sofrer corrosão de tensão que provoca fissuras e perda de massa. A
erosão criada pelo vapor condensado é um agravante sério.
 O indicativo é a variação na amplitude e fase de vibração em 1x – tipo
desbalanceamento. A tolerância radial típica na montagem das palhetas é de 2  m por
cada mm de diâmetro.
Placa de Expansores (Diafragmas)
 Componenteonde ocorre
ganho de energia cinética, também
chamada de placa de bocais ou
bicos.
 Os furos dos expansores
podem ser usinados circulares ou
adotando-se blocos de seção
retangular (menor perda e maior
área de passagem)

Introdução aos mancais e selos em dinâmica de rotores
Uma turbomáquina é definida como uma estrutura rotativa onde a carga ou o
operador gerencia o fluído de onde se é extraída ou entregue energia. Exemplos de
turbomáquinas incluem bombas e compressores, turbinas à gás ou à vapor, turbo
geradores e turbo expansores, etc...
 A maioria das turbomáquinas é apoiada em mancais de filme de óleo (mancais
de deslizamento), no entanto os avanços tecnológicos estão elevando os patamares
destes tipos de mancais para sua melhoria e até o desenvolvimento de mancais a gás.
Os mancais de óleo são utilizados devido à sua adequada resistência a carregamentos,
boas características de amortecimento e ausência de desgaste se propriamente
utilizado e operado.
As turbomáquinas possuem também outros elementos mecânicos que possuem
características de rigidez e amortecimento que afetam a dinâmica do sistema rotor-
mancal. Selos de palhetas, selos flutuantes e colares de propulsão são alguns destes
elementos.
Circular Blocos de Seção Retangular
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 8 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
 A operação adequada de uma turbomáquina é definida pela habilidade de
interpretar normais (e até anormais) níveis de vibração sem afetar significativamente
sua performance. A análise da dinâmica de rotores considera a interação entre as
propriedades inerciais e elásticas do rotor e as impedâncias mecânicas do filme de
fluído do mancal e dos outros componentes.












Mancais Radiais de Deslizamento
São elementos de máquinas projetados para produzir um movimento suave
(com baixo atrito) entre as superfícies sólidas no movimento relativo, além de gerar um
suporte para os componentes mecânicos. O lubrificante ou fluído entre as superfícies
pode ser um líquido, um gás ou até um sólido.
 Estes tipos de mancais são projetados para suportar cargas estáticas e
dinâmicas. E, conseqüentemente, os efeitos de performance em máquinas rotativas são
de grande importância.
 Vale lembrar que utilizamos a palavra “filme”, pois a espessura da fluído que
separa as superfícies é muito pequena quando comparada às outras dimensões do
mancal, tais como largura e comprimento.
Problemas mais comuns na dinâmica de rotores:
 1- Excessivo nível de vibração síncrona;
 2- Instabilidades sub-harmônicas do rotor;

Níveis de Vibração podem ser reduzidos por:
a) Refinamento no balanceamento;
b) Modificação do sistema rotor-mancal: procurar operar o maquinário
longe das velocidades críticas;
c) Introduzir amortecimentos que diminuam as amplitudes nas
velocidades críticas;

Instabilidades sub-harmônicas podem ser evitadas por:
a) Aumentar o máximo possível as freqüências naturais do sistema
rotor;
b) Eliminar as instabilidades do mecanismo, mudança no projeto do
mancal se o fenômeno do “chicote de óleo” (óleo whip) estiver
presente;
c) Introdução de amortecimentos.



Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 9 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade

Principio de funcionamento do mancal de deslizamento
Princípio de Funcionamento dos Mancais de Deslizamento
 A figura abaixo mostra um mancal radial de deslizamento nas três fases distintas
de operação:









A figura (a) mostra o que ocorre no instante da partida ou início de rotação do
mancal. Devido ao contato metálico inicial, o eixo tende a subir pela parede interna da
bucha, no sentido contrário da rotação, deslocando-se para a direita, conforme
mostrado na fig. (b).
 Finalmente a fig (c) mostra a posição normal de trabalho após algumas poucas
rotações do eixo. Devido à propriedade de aderência do lubrificante à superfícies
metálicas, este é arrastado pelo eixo giratório para o espaço convergente entre o
munhão e a bucha. Uma vez naquela posição, o óleo encontra cada vez menor espaço
disponível, à medida que é arrastado pelo eixo na direção da rotação. Sendo o óleo
incompressível, a única coisa que pode acontecer é que o mesmo gera uma pressão
interna, a chamada pressão hidrodinâmica. Esta pressão depende da velocidade de
rotação N, da viscosidade  do lubrificante, da folga do mancal, do diâmetro d e
comprimento L do munhão e da carga aplicada F.
 Se esta pressão hidrodinâmica for suficientemente elevada, haverá separação
completa entre eixo e a bucha, estabelecendo-se um filme de óleo de espessura
mínima h0 na região carregada do mancal, conforme mostrado na fig. abaixo.

Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 10 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Mancal e distribuição da pressão hidrodinâmica

















Num mancal típico, de 3600, conforme mostrado acima, a pressão hidrodinâmica
no filme de óleo começa a desenvolver-se no ponto A, onde a folga começa a convergir.
A pressão aumenta gradativamente até atingir o valor máximo, passando a diminuir em
seguida, até atingir o valor mínimo no ponto B, um pouco adiante da posição de
espessura mínima h0 do filme de óleo.



Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 11 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Categorias de Mancais Radiais de Deslizamento

Mancais com filme de fluídos hidrodinâmicos (lub. de filme completo)
Neste tipo de mancal há um movimento relativo
entre duas superfícies mecânicas. A lubrificação
hidrodinâmica não depende da introdução do
lubrificante sob pressão, embora possa sê-lo, porém
requer um suprimento de lubrificante adequado todo
o tempo. A pressão da película é criada pelo
movimento das próprias superfícies, impelindo o
lubrificante para a zona convergente (cunha de óleo)
a uma velocidade suficientemente alta para criar a
pressão necessária para separar as superfícies em
contato, devido à carga no mancal. A pressão hidrodinâmica gerada é capaz de
suportar altas cargas aplicadas.

Vantagens Desvantagens
Não requer fonte externa de pressão. O próprio
movimento induz a criação do filme de óleo
Se a película de filme for pouco espessa,
efeitos térmicos afetam a performance do
mancal.
Capacidade de suportar altos carregamentos.
Essa capacidade é definida pela viscosidade
do lubrificante, velocidade das superfícies, área
da superfície, geometria do mancal e a
espessura de filme.
Requer o movimento relativo entre as
superfícies para poder gerar a capacidade de
carga
Vida longa (infinita na teoria) sem o desgaste
das superfícies.
Induz um alto torque de arrasto (perda de
energia) e um risco potencial de dano às
superfícies nas partidas(antes da formação do
filme) e paradas
Cria coeficientes de rigidez e amortecimento de
alta magnitude
Potencial para gerar instabilidades
hidrodinâmicas. Perda das características de
amortecimentos quando a rotação do conjunto
estiver abaixo da rotação crítica do mancal.
 Mancal Hidrodinâmico
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 12 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Parede de desaceleração
Barreira
Principio de funcionamento do mancal de hidrodinâmico

Variantes
Mancal com barreira à pressão
 Este tipo de mancal é semelhante a um mancal de
deslizamento comum, porém, ele possui um alívio interno
que termina abruptamente em uma parede. Isto faz com
que o fluído em movimento ao encontrar essa barreira ele
é desacelerado o que fazsua pressão aumentar
consideravelmente. Dessa forma este tipo de mancal
possui uma capacidade de suportar altas cargas e é o
mais indicado para máquinas que tendem a desenvolver o
“redemoinho” de óleo (oil whirl).







Pressão
Movimento
Relativo
Pressão
Rotação
Fluído
Cunha
Hidrodinâmica
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 13 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Colar Rotativo-Pescador
- Journal
Mancal Axial de Escora
Mancal Pivoted Shoe
O mancal hidrodinâmico com
colar rotativo é um dos modelos
mais básicos utilizados. Possui uma
capacidade para suportar altos
carregamentos, é compacto e é de
fácil manufatura. Mas devido aos
aumentos freqüentes nas rotações
das máquinas descobriu-se que este
tipo de mancal é sujeito ao
“redemoinho” de óleo (oil whirl). Que
produz altas amplitudes de vibração,
forças e estresses cíclicos aos
mancais, eixo e à própria máquina.

Variações deste tipo de mancal foram testadas com a finalidade de impedir o
aparecimento deste fenômeno. Uma das alternativas que se mostrou eficiente foi o
Pivoted Shoe.















Mancal Hidrodinâmico Pivoted Shoe com colar rotativo

Vista aberta do Mancal Pivoted Shoe
Base Fixa
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 14 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
1- O óleo entra no anulo pela
base do anel
2- Óleo passa pelas fendas
radiais pela face traseira do
anel
3- O óleo flui pela folga entre o
anel e o eixo
4- Óleo flui pelo diâmetro interno
do colar rotativo
5- Flui por entre as Sapatas
(Shoes) e vai à formação do
filme
6- Na borda do colar o óleo é
jogado no espaço ao redor do
colar
7- O Óleo sai tangencialmente
pela abertura de descarga
 Não podemos nos esquecer do lubrificante. É um elemento essencial ao mancal,
pois serve para transmitir as cargas do eixo para os assentos. Ele também impede o
contato metal-metal e faz a dissipação de calor gerada pelo movimento.










Modelamento matemático das características de rigidez e
amortecimento de um mancal hidrodinâmico

 













inlbm
N
K
c
ld
K
BD
2
3
2
1
3
3
1 

 (1)

 





 







in
lb
m
ND
c
ld
D
BD
secsec
1 2
3
2
1
3
3


 (2)


Sapatas que impedem a
formação do Turbilhonamento
do óleo (4 ou 5 sapatas com
babbitt)
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 15 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
 Mancal Hidrostático

Onde temos que :

BDBD
DK , representam a rigidez radial e o amortecimento do mancal
hidrodinâmico;

11
, DK são constantes;
 cd , diâmetro do colar rotativo e o diâmetro do filme de óleo;
l comprimento do mancal;
 viscosidade dinâmica;
 razão de excentricidade;
 velocidade rotativa (velocidade angular);

Podemos ver dessa forma que os dois parâmetros do mancal, Rigidez e
Amortecimento, estão acoplados. Como os fatores relativos a cada um são comuns
qualquer mudança no amortecimento reflete uma mudança na rigidez. Por exemplo, as
equações (1) e (2) mostram que uma tentativa no aumento da rigidez, aumentando a
viscosidade do fluído, resultará também em um aumento no amortecimento pois ambas
são diretamente proporcionais a  . Não podemos esquecer que a rigidez do mancal é
diretamente proporcional a velocidade de rotação do eixo,  . Pois no mancal
hidrodinâmico o movimento dinâmico é que gera sustentação responsável pela
resistência às cargas.

Mancais com filme de fluídos hidrostáticos
Neste tipo de mancal uma fonte externa de
pressurização do fluído força o lubrificante ou fluído
entre as superfícies. Desta forma ele permite a
separação das superfícies e a possibilidade de
suportar carga, sem contato das partes.


Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 16 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Figura – Principio de funcionamento do mancal de hidrostático
Pressão
Filme de óleo
Pr
essão
Fluido à Ps
Cavidade
Canal de injeção

Vantagens Desvantagens
Suporta cargas muito grandes. A carga
suportada é função da pressão gerada ao
longo do mancal e da área de pressão do fluído
Requer um equipamento auxiliar. Altos custos
de instalação e manutenção
A carga não depende da espessura do filme
nem da viscosidade do lubrificante
Necessita de equipamento de filtragem de
fluído. Existe perda de eficiência com a
contaminação do fluído
Vida longa (infinita na teoria) sem o desgaste
das superfícies.
Potencial para induzir instabilidades
hidrodinâmicas no modo de operação híbrido.
Cria coeficientes de rigidez e amortecimento de
alta magnitude. Excelente para um exato
posicionamento e controle.
Perda de amortecimento em altas e baixas
freqüências devido a acúmulos de volumes de
fluídos


Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 17 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Modelamento matemático das características de rigidez e
amortecimento de um mancal hidrostático
0
2
C
al
d
lc
P
K S
BS





 (3)

Onde temos que :


BS
K representa a rigidez do mancal hidrostático;
 P pressão fornecida;
 cd , diâmetro do eixo e o diâmetro do colar rotativo;
 l comprimento do mancal;
a comprimento de axial de uma cavidade;
0
C rigidez não dimensional baseada na geometria do mancal (  ) e
 na pressão (  );

 
 
1
12
165.7
0






C (4)

5.0
S
p
P
P
 (5)

 
5.0
1




bd
aan

 (6)



p
P Pressão em cada cavidade;
 n número de cavidades;
 b comprimento circunferencial de uma única cavidade;

 Os mancais das turbinas têm folga radial de 1.6 a 2  m por cada 1mm de
diâmetro do mancal. Por exemplo um mancal de 200 mm tem folga radial de 320  m a
400  m (0.32 a 0.4 mm).
 Os mancais hidrostáticos com sapatas inclinadas não provocam oil whirl – o
chicoteamento de óleo, mas o selo hidráulico próximo ao mancal pode gerar
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 18 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
instabilidade induzida pelo fluxo. Os mancais de deslizamentos com Babbitt, têm 3
faixas de folgas: 0.25, 0.50 e 0.75 mm (esta a mais comum).
 Os mancais mais modernos já vêm com termopar embutido no metal pra o
monitoramento das temperaturas.
 Os mancais elípticos e de sapatas inclinadas são os mais comuns nas grandes
turbinas. Os elípticos são normalmente combinados com assentos esféricos para
propiciar auto-alinhamento.
 O efeito direto da capacidade de auto-alinhamento é o que o mancal pode
movimentar deslocando a linha de centro dos mancais em relação à linha de centro dos
mancais em relação à linha de centro do eixo. Isto ocorre sem problemas, desde que
exista folga suficiente entre o mancal e o pedestal. Se o mancal ficar torcido em relação
à linha de centro do rotor o mancal irá comportar-se como se fosse rígido, com
perturbações no fluxo de óleo do mancal. Nestas condições pode acontecer roçamento
entre o eixo e o metal nos lados opostos do mancal e a 180o. As temperaturas do
mancal e do óleo no dreno ficarão acima do normal.

Medição da Folga nos Mancais de Deslizamento







 A medição da folga nos mancais pode ser feita como mostrado na figura acima.
Utilizando-se um fio especial aderente e colocando-o paralelo ao eixo, monta-se o
mancal prendendo-o. O cordão irá se deformar. Medindo-se a deformação com a escalaque vêm com o material podemos saber a folga equivalente no sistema.

Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 19 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Fluxo do fluído
Estator
Rotor
Baixa
Pressão
Alta
Pressão
Selo Labirinto Rotativo


Selos radiais para fluídos (anular, labirinto ou colméia)
Separa as regiões de baixa e alta pressão em uma máquina rotativa e têm como
função minimizar os vazamentos e melhorar a eficiência geral da máquina, extraindo ou
entregando potência ao fluído. Selos têm maior liberdade que os mancais, e seu
impacto na dinâmica dos rotores é importante, pois eles estão localizados em regiões
em que ocorrem altas vibrações.


 Com a necessidade de maior
eficiência, as pressões estão mais altas
e os selos mais exigidos. Os labirintos
instalados no eixo entre os estágios
descarregam em locais de menores
pressões. As pequenas turbinas usam
selos de carbono e as grandes usam
selos tipo labirinto.
 O lado de alta pressão alivia
para o dreno de pressão na primeira secção da válvula do labirinto, daí para o próximo
estágio e assim até o condensador.
Principio de funcionamento selo labirinto
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 20 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
 O labirinto é formado por um pacote linear ou superposto, mais eficiente, porém
difícil de permitir a expansão térmica.



















Tipos de Selos de Turbinas
Os selos comuns são fixos, com molas ou retráteis.
a) Os fixos são colocados em uma ranhura e preso no local. A folga entre o selo
e o eixo é fixa e se o eixo se movimentar e tocar o selo haverá dano físico. O
contato com o selo será visto na vibração como um roçamento.
b) Os com molas podem se movimentar em direção ao rotor, porque só tem a
mola e a pressão do vapor o empurra contra o rotor. Quando o rotor se move
em direção ao selo o selo também se move. Estes selos têm um movimento
limitado e pode ser superado pelo movimento do rotor. Se este selo travar,
não haverá folga para acomodar o movimento do rotor e acontecerá o
roçamento com danos para o selo e para o rotor.
c) O retrátil se afasta do eixo em condições de baixos fluxos, como nas partidas
e se expande quando o fluxo de vapor atinge uma porcentagem do fluxo
Conjunto de Labirintos montados na Carcaça
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 21 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
nominal. A vantagem deste tipo de selo é a ausência de roçamento nas
partidas e com isto, melhores condições de retenção em operação.

2- Anomalias de Comportamento
 Excentricidade
 A excentricidade faz o eixo fletir e
descrever um trajeto especial característico.
A medida de vibração vertical mostra o rotor
subindo e descendo, em amplitude
correspondente ao valor da excentricidade.
 O rotor pode empenar por distorção térmica, por esforços de transporte, por
armazenamento prolongado ou esforços de serviço. Na vibração, o empenamento fará
crescer a componente 1x com variação de fase. O desbalanceamento provocado e a
força criada podem inclusive aumentar a excentricidade. Não se deve efetuar
balanceamento para corrigir excentricidade e/ou empenamentos.
 Os esforços envolvidos podem provocar trincas em eixo. Quando há suspeita de
empenamento, o rotor deve ser colocado em baixa rotação e observado. Se a
excentricidade muda pode ser distorção térmica. Mas se o eixo estiver trincado ele
também estará empenado. Exige-se cuidados.

 Desbalanceamento
 Todos os rotores possuem um certo grau de imperfeição na distribuição de
massa em relação ao seu eixo de rotação, um desbalanceamento de massa.
 A resposta da máquina é uma vibração radial com uma componente
predominantemente em 1X e fase estável.
 As causas mais comuns de desbalanceamento são:
a- desgastes e incrustações;
b- quebra de partes rotativas;
c- troca de partes.
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 22 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
Não se corrige empenamento com balanceamento. Existe uma tendência de
aceitação de tentar balancear um rotor levemente empenado. As alternativas são
aceitar a vibração do empenamento ou comprar um rotor novo.
Com mancais de deslizamento – hidrodinâmicos – a análise de vibração deve
considerar o run-out, movimento orbital do rotor dentro das folgas radiais do mancal.
 Os acessórios montados no eixo devem ser balanceados à parte e montados
corretamente. Não se rebalanceia um rotor por causa de uma polia. É importante que a
avaliação do desbalanceamento seja baseada em uma medida correta. Vários outros
fenômenos acontecem em 1X e podem mascarar a avaliação do desbalanceamento e
com isto, um erro de maiores conseqüências acontecer.

Desalinhamento
Quando qualquer uma das partes rotativas do
conjunto da turbina (rotor + acoplamento + rotor do
gerador) altera as condições do alinhamento em relação
à parte estacionária (carcaça + mancais + selos) são
geradas forças dinâmicas que afetam todo o conjunto,
inclusive o desempenho da máquina. O desalinhamento
coloca o eixo excêntrico ao mancal alterando suas
características de rigidez e amortecimento. Isto pode
comprometer a estreita estabilidade do sistema. Algumas máquinas recém alinhadas
apresentam instabilidade induzida por fluído nos mancais. O desalinhamento cria
grandes forças nos mancais e nos selos provocando desgastes também no rotor que
pode fletir, empenar e até trincar.
 O gráfico à esquerda mostra a alteração de vibração de um mancal durante 16
horas, período inicial com carga e no final sem carga. Sob carga nominal, a razão de
excentricidade foi próxima a zero. Se o conjunto estiver bem alinhado o eixo estabiliza-
se no quadrante inferior direito (dependente do sentido de rotação) com uma relação de
excentricidade de 0,5 a 0,8.


Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 23 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade








Roçamento
O roçamento é o contato entre a parte rotativa e a estacionária de uma máquina.
A análise de vibração detecta com facilidade este fenômeno, tanto pelas Amplitudes
como pela composição harmônica da vibração. Existe a possibilidade de identificar qual
parte esta roçando: selos, palhetas e diafragmas.
O roçamento ocorre por dois motivos: 1 – o eixo move dentro da carcaça, e 2 –
a carcaça se movimenta em direção ao eixo. De qualquer modo existe o roçamento
radial e o axial


Axial : O roçamento axial
acontece no movimento relativo
axial, seja por um excesso de
expansão diferencial – o que não
acontece na operação correta da
turbina ou por vibração axial
devido a outras causas, por
exemplo desalinhamento ou desnivelamento. Os procedimentos corretos de partida ou
parada evitam o roçamento.
 A posição axial pode mudar durante a operação se as palhetas mudarem
de ângulo de ataque ou estiverem se desgastando. Contudo, isto só acontecerá se o
mancal de escora estiver defeituoso, com muita folga, ou o colar de escora estiver solto.
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 24 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade

 Radial : Para acontecer o
roçamento radial ou o rotor avança
para a carcaça ou a carcaça se
move em direção ao rotor. É
importante saber quem se aproxima
de quem para determinar a causa
verdadeira do roçamento e daí,
estabelecer o modo de correção.
 Nas turbinas a vapor o roçamento acontece em 1 com a fase variando
regularmente no tempo, indicando que a causaé um ponto quente no rotor da turbina.

 Devido ao Movimento da Carcaça : Se a fundação da turbina se movimentar ,
a carcaça sofrerá deformações dinâmicas e se aproximar do rotor. A tubulação também
forçará a carcaça da turbina. Os pedestais dos mancais, separados da carcaça,
poderão se mover um em relação ao outro e em relação à carcaça da turbina.
 Esforços mecânicos e dilatações térmicas participam destes fenômenos
agravando-os. Se o gerador e a turbina estiverem montados em bases separadas
maiores serão os problemas.
 A carcaça pode empenar por causa do resfriamento diferencial criado pela
estratificação do vapor na carcaça ou por indução da água que distorce a carcaça com
todas as conseqüências possíveis. Também pode acontecer por fluência da carcaça –
devido a operações muito longas a altas temperaturas.

 Devido aos movimentos do Rotor : Empenamentos e desbalanceamentos
rotativos geram movimentos dinâmicos radiais que podem provocar roçamentos do rotor
na carcaça. Se as freqüências das excitações excitarem ressonâncias, o fenômeno
poderá ser muito severo. É preciso cuidar para que na partida e parada, as passagens
pelas ressonâncias não estabeleçam situações perigosas.
Dinâmica de Rotores – Capítulo 1

Grupo Desenvolvimento Página 25 23-09-2012

Proibida Reprodução sem Autorização - Autor: Eng. Ricardo A. P. Andrade
 A órbita gerada pelo
desbalanceamento ocupa as folgas
entre o rotor e a carcaça, que se
forem insuficientes, provocam o
roçamento. Os selos são as
primeira partes à roçarem. Nos
selos retráteis ou com molas, a
situação piora se os selos falharem,
pois um leve contato se torna um roçamento pesado com o selo travado no eixo.
 As palhetas podem sofrer, provocar e agravar roçamentos. O desbalanceamento
do rotor esforça as palhetas. Se uma palheta ou um grupo delas formarem ou
quebrarem, aumentam simultaneamente o desbalanceamento e o roçamento.
 O acompanhamento de vibração em 1X em amplitude e fase pode identificar
partes soltas no rotor e facilitar decisões.

Devido ao Empenamento do Rotor :
O empenamento ocupa as folgas entre rotor
e estator e gera roçamento radial. Um rotor
empenado inicia a rotação com uma
excentricidade, com efeito similar a um
desbalanceamento. A vibração resultante usa
a folga entre rotor e estator. Se a folga for vencida, o roçamento aparecerá. O
aquecimento localizado gerado pela continuação do roçamento é um agravante a mais.
 Nos rotores com seções HP/IP, se o roçamento comprometer os selos, a
diferença de pressão axial forçará também os mancais, criando problemas combinados.
