CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Eletrônica Analógica
GRADUAÇÃO
UNEC / EAD
RELATÓRIO DE PRÁTICAS - ENGENHARIA ELÉTRICA
1. IDENTIFICAÇÃO DO RELATÓRIO
Título da Prática: Análise nodal e malha
Nome do Aluno: Antonio Marcos de Matos
OBJETIVO DA PRÁTICA
Entender como funciona os circuitos os nós e malhas no circuito
procedimento
Os circuitos elétricos serão analisados através de resistores que serão medidos em pontos específicos.
Imagens dos resultados

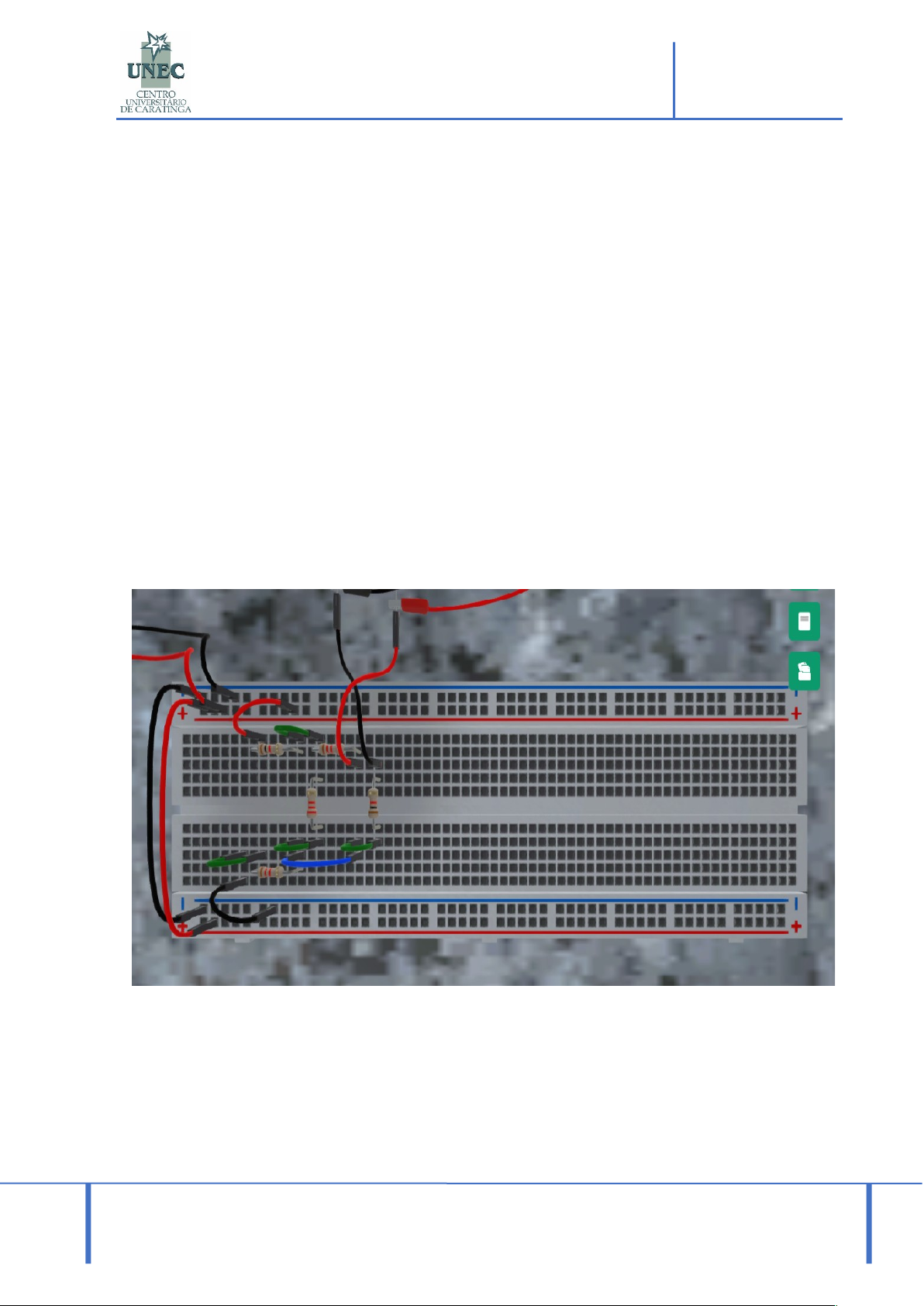

 Figura 1 – Circuito a ser analisado
 Figura 2 – Medida da corrente
análise dos resultados
Os resultados mostram como funciona usar os cálculos para podermos ver como a corrente e a tenção se comportam com circuitos e para podermos analisar as malhas e nós.
Conclusão
As aulas práticas mostram de modo claro e objetivo a de sabermos montar um circuito, onde podemos dimensionar a corrente e a tensão, conhecer os componentes que forma uma malha.
REFERÊNCIAS
Afonso Antônio Pereira, Eletrônica – Circuitos elétricos
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 1
