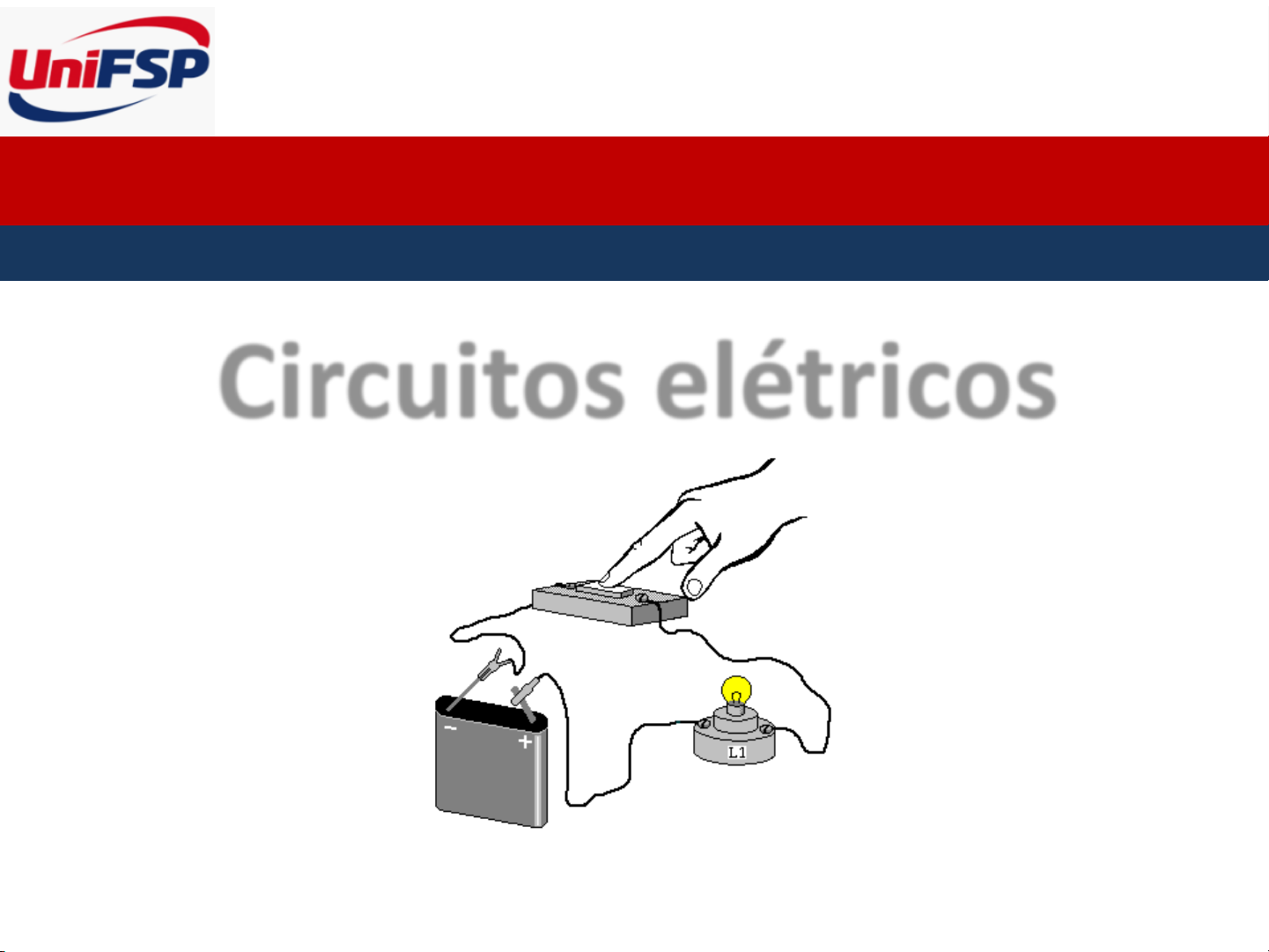

Circuitos elétricos
Centro Universitário Sudoeste Paulista
FÍSICA GERAL E EXPERIMENTAL III
ENGENHARIA CIVIL E ENGENHARIA DE PRODUÇÃO
Profa. Dra. Patrícia Corrêa
Elementos de circuitos elétricos
1. RESISTORES: São componentes que têm duas funções. Uma é converter a energia elétrica
em energia térmica, a outra é limitar a passagem da corrente elétrica através do controle da
tensão (ddp).
2. FONTE OU BATERIA: são geradores elétricos que compõem a classe de geradores
químicos, porque são capazes de transformar energia química em energia elétrica.
Além disso, também são dispositivos capazes de manter uma diferença de potencial entre os
pontos em que estão ligados (polos positivo e negativo).
Elementos de circuitos elétricos
3. AMPERÍMETRO: Instrumento de medição da intensidade no fluxo da corrente
elétrica que passa através da seção transversal de um conduto. O ideal apresenta resistência
nula e deve ser ligado em série ao sistema que se deseja medir.
4. VOLTÍMETRO: Instrumento de medição da tensão aplicada aos terminais de um
equipamento. O ideal apresenta resistência infinita e deve ser ligado em paralelo ao sistema
que se deseja medir.
https://pt.wikipedia.org/wiki/Corrente_el%C3%A9trica
https://pt.wikipedia.org/wiki/Corrente_el%C3%A9trica
Corrente elétrica
Corrente elétrica no circuito elétrico – Real/Convencional
Circuitos em série
CHAVE: Corrente elétrica tem caminho ÚNICO entre os terminais da bateria.
1. Os resistores estão conectados.
2. A corrente elétrica que atravessa os resistores é a mesma (ela tem único caminho).
Req = R1 + R2 + R3
it = i1 = i2 = i3
3. A tensão (ddp) é dividida entre os elementos do sistema.
Ut = U1 + U2 + U3
4. Resistência equivalente – soma direta entre os resistores do circuito que são atravessados
pela mesma corrente elétrica.
Circuitos em paralelo
CHAVE: Corrente elétrica é dividida entre DIFERENTES caminhos entre os
terminais da bateria.
1. Os resistores são independentes.
2. A corrente elétrica total, gerada nos terminais da bateria, se divide nos diferentes
caminhos entre os polos da bateria.
𝟏
𝑹𝒆𝒒
=
𝟏
𝑹
𝟏
+
𝟏
𝑹
𝟐
+
𝟏
𝑹
𝟑
it = i1 + i2 + i3
3. A tensão (ddp) é CONSTANTE entre os terminais da bateria.
Ut = U1 = U2 = U3
4. Resistência equivalente – soma inversa entre os resistores do circuito.
Como analisamos um circuito?!
1° Lei de Ohm: U = R.i
Para analisarmos um circuito é essencial observar o CAMINHO instituído
pela corrente elétrica
