CENTRO UNIVERSITÁRIO SUDOESTE PAULISTA
Lista de exercícios 10: Física Geral e Experimental III
Profa. Dra. Patrícia Corrêa

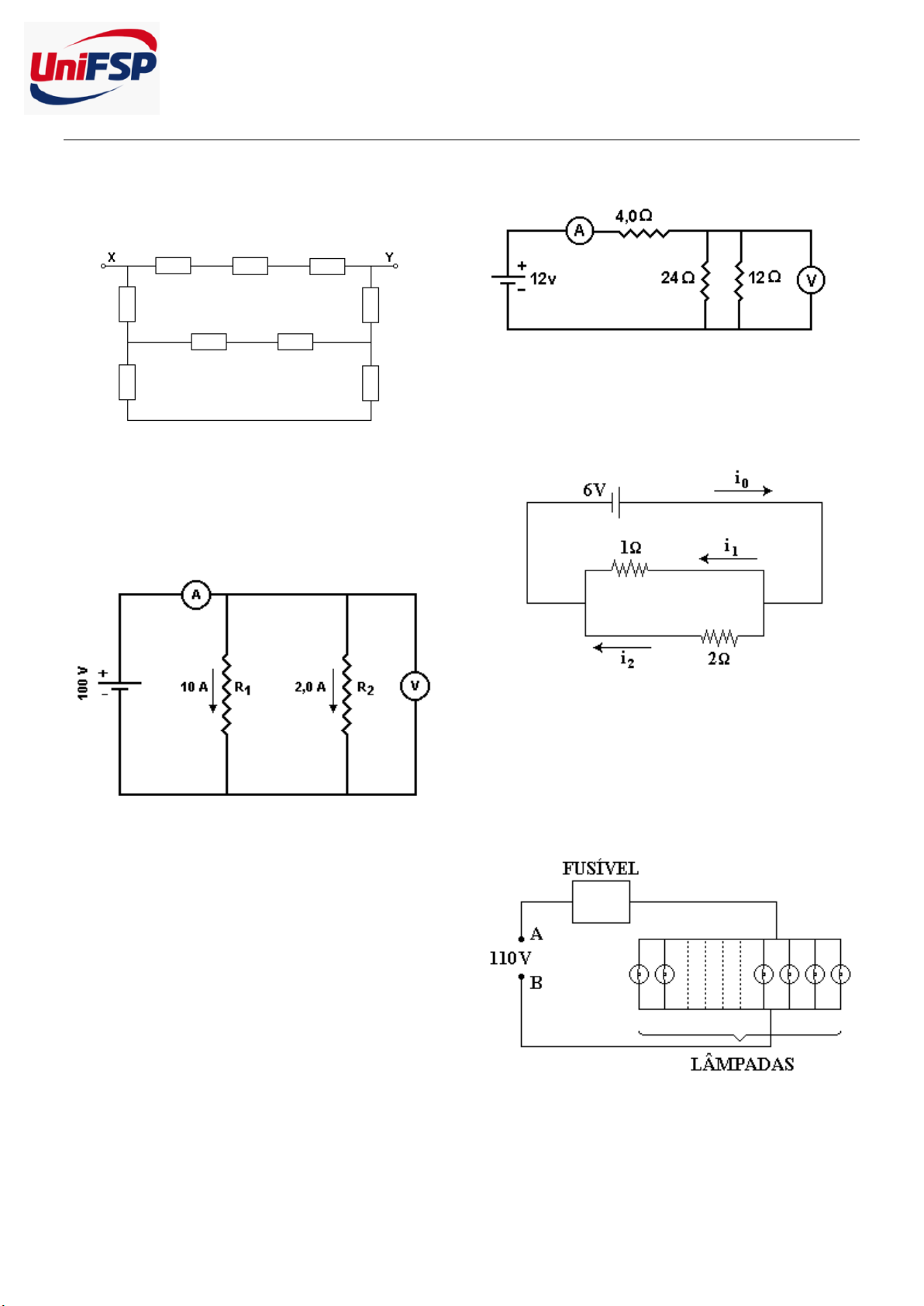

1) O valor de cada resistor, no circuito
representado no esquema a seguir, é 10 ohms.
Determine a resistência equivalente entre os
terminais X e Y, em ohms.


2) No circuito da figura adiante, A é um
amperímetro de resistência nula, V é um
voltímetro de resistência infinita. A
resistência interna da bateria é nula.

a) Qual é a intensidade da corrente medida
pelo amperímetro?
b) Qual é a voltagem medida pelo voltímetro?
c) Quais são os valores das resistências R1 e
R2?
d) Qual é a potência fornecida pela bateria?

3) No circuito a seguir, A é um amperímetro e
V é um voltímetro, ambos ideais. Reproduza o
circuito no caderno de resposta e responda:
 a) Qual o sentido da corrente em A? (desenhe
uma seta).
b) Qual o valor da resistência equivalente
ligadas aos terminais da bateria?
c) Qual o valor da corrente no amperímetro
A?
e) Qual o valor da voltagem no voltímetro V?

4) No circuito a seguir, determine as correntes
i0, i1 e i2.


5) Numa rede elétrica, submetida a uma
tensão de 110 V, foi instalado um fusível de 30
A. Quantas lâmpadas de 100 W poderão ser
ligadas simultaneamente nesta rede, sem
risco de queimar o fusível?


6) Na associação de resistores da figura a
seguir, determine os valores de i e R,
respectivamente.
CENTRO UNIVERSITÁRIO SUDOESTE PAULISTA
Lista de exercícios 10: Física Geral e Experimental III
Profa. Dra. Patrícia Corrêa

7) No trecho de circuito elétrico a seguir, a
ddp entre A e B é 60 V e a corrente i1 tem
intensidade de 1A. Determine o valor da
resistência do resistor
R.





















8) Na associação a seguir, a intensidade de
corrente i que passa pelo resistor de 14Ω é 3
A. O amperímetro A e o voltímetro V, ambos
ideais, assinalam, respectivamente:


9) Uma estudante quer utilizar uma lâmpada
(dessas de lanterna de pilhas) e dispõe de
uma bateria de 12 V. A especificação da
lâmpada indica que a tensão de operação é 4,5
V e a potência elétrica utilizada durante a
operação é de 2,25 W. Para que a lâmpada
possa ser ligada à bateria de 12 V, determine o
valor da resistência elétrica, em série, que
deve ser associada a ela para que a mesma
não queime.






CENTRO UNIVERSITÁRIO SUDOESTE PAULISTA
Lista de exercícios 10: Física Geral e Experimental III
Profa. Dra. Patrícia Corrêa
10) No circuito esquematizado na figura, duas
pilhas idênticas de força eletromotriz 1,5 V
estão associadas a três resistores: R1 de 1,0Ω,
R2 de resistência não conhecida e R3 de 2,0Ω.
Para a montagem representada, a leitura do
amperímetro ideal é 1,2 A e o voltímetro,
colocado em paralelo a R3 é ideal.

Determine o valor da resistência do resistor
R2, em ohm, e a leitura do voltímetro, em volt.
11) O circuito elétrico mostrado a seguir é
alimentado por uma fonte de força eletromotriz
(fem) Ԑ Considerando a tensão V(CD) = 20V entre
os pontos C e D, calcule os itens a seguir.

a) Resistência equivalente entre os pontos A e G.
b) Corrente que a fonte fornece ao circuito.
c) Força eletromotriz Ԑ da fonte (Tensão).
d) Potência dissipada pelo circuito.










12) O circuito elétrico mostrado a seguir é
alimentado por uma fonte de força eletromotriz
(fem) Ԑ. Considerando a tensão V(EF) = 20V entre
os pontos E e F, calcule o que se pede:

a) Resistência equivalente entre os pontos A e B.
b) Corrente que a fonte fornece ao circuito (total).
c) Força eletromotriz Ԑ da fonte (Tensão total).
d) Potência dissipada pelo circuito.
