“Fundamentos da Eletricidade – Aplicação prática dos conceitos de corrente, tensão e resistência.”

1

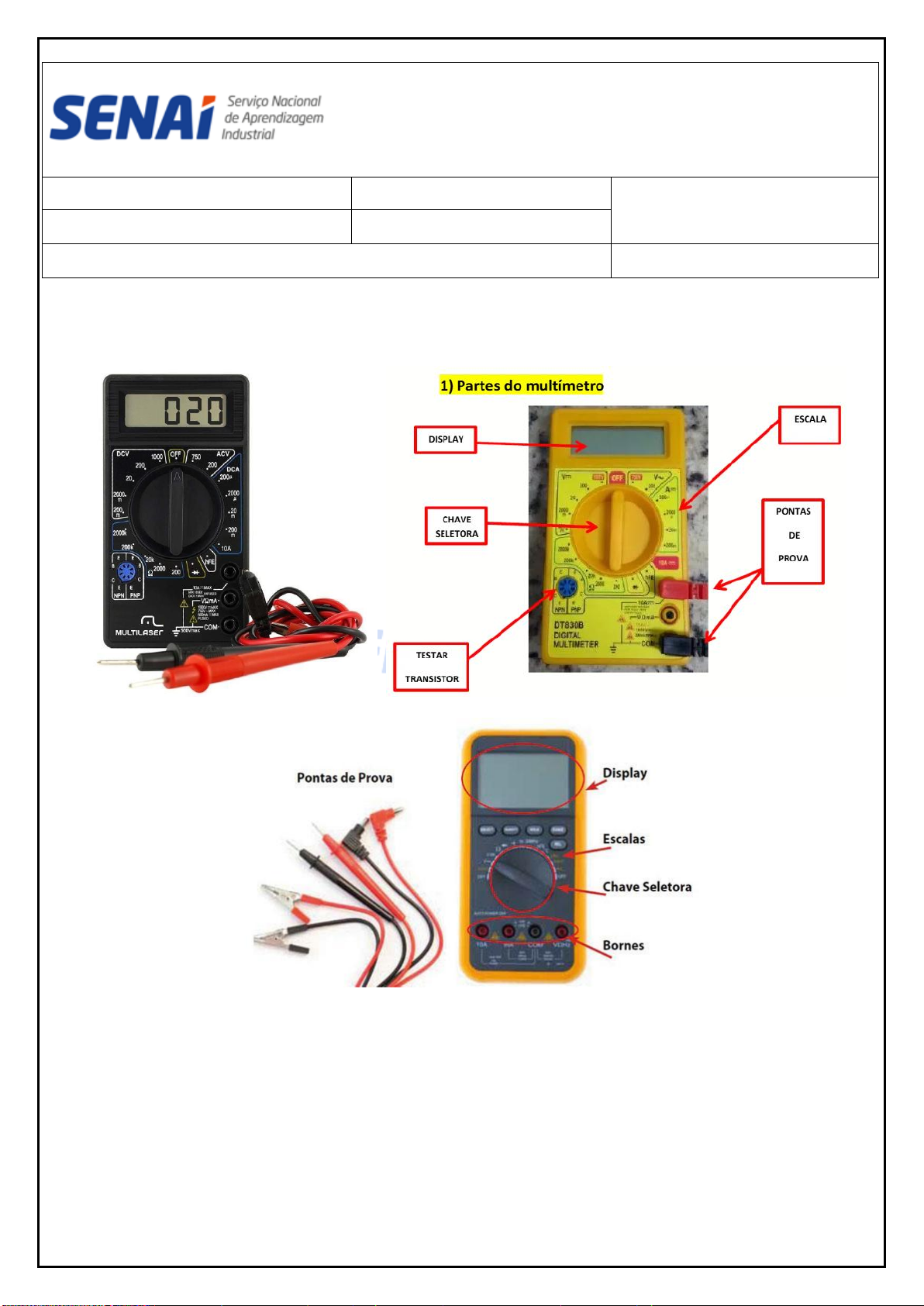

1. Observe as imagens dos multímetros apresentadas.








ATIVIDADE AVALIATIVA

Circuito Elétricos I

Instrutor: Thiago Vítor Soares Alves Cidade: Várzea da Palma - MG
Curso: Técnico em Eletrotécnica
Matéria: Fundamentos da Eletricidade Disciplina: Circuitos Elétricos I
Aluno(a): Data:

“Fundamentos da Eletricidade – Aplicação prática dos conceitos de corrente, tensão e resistência.”

2

Com base nas imagens e no conteúdo estudado, responda:
a) Identifique as principais partes (não os símbolos) de um multímetro digital e descreva a função
de cada uma.

b) Indique quais grandezas elétricas podem ser medidas com o multímetro e suas respectivas
unidades.

c) Explique o procedimento correto para medir tensão elétrica, corrente elétrica e resistência
elétrica. Para isso, considere em sua resposta:
 Posição da chave seletora.
 Conexão das pontas de prova.
 Forma de medição no circuito.

d) Explique dois possíveis erros de uso do multímetro e suas consequências.

🗸 FIM...




































“Fundamentos da Eletricidade – Aplicação prática dos conceitos de corrente, tensão e resistência.”

3













A título de curiosidade: a imagem apresentada a seguir ilustra a simbologia e as principais funções
de um multímetro digital. Nela, é possível identificar não apenas as partes físicas do instrumento, mas
também os símbolos utilizados para representar as diferentes grandezas elétricas, como tensão, corrente
e resistência, além dos modos de operação, como medição em corrente contínua (DC) e alternada (AC).
A compreensão desses símbolos é fundamental para a correta utilização do equipamento, garantindo
medições precisas e seguras em diferentes situações práticas.












“Fundamentos da Eletricidade – Aplicação prática dos conceitos de corrente, tensão e resistência.”

4
✅ GABARITO COMPLETO

✔ a) Partes do multímetro e funções
O aluno deve citar pelo menos 5:
 Display (visor) → mostra os valores medidos e unidades.
 Chave seletora → permite escolher a grandeza (V, A, Ω) e a escala.
 Borne COM → terminal comum (cabo preto).
 Borne VΩmA → utilizado para medir tensão, resistência e corrente baixa.
 Borne 10A (ou A) → utilizado para medir correntes mais altas.
 Pontas de prova → fazem a conexão entre o multímetro e o circuito.
 Escalas/indicadores → indicam as funções disponíveis no seletor.

✔ b) Grandezas e unidades
 Tensão elétrica → Volt (V)
 Corrente elétrica → Ampère (A)
 Resistência elétrica → Ohm (Ω)
(Pode aceitar outras funções se mencionadas corretamente, como continuidade)

✔ c) Procedimento de medição
🔹 Tensão elétrica (V)
 Selecionar a função de tensão (V) na chave seletora (AC ou DC).
 Conectar:
o Cabo preto → COM
o Cabo vermelho → VΩ
 Realizar a medição em paralelo com o circuito ou componente.
 Ler o valor no display.

🔹 Corrente elétrica (A)
 Selecionar a função de corrente (A) na chave seletora.
 Conectar:
o Cabo preto → COM
o Cabo vermelho → entrada A ou mA
 Abrir o circuito e inserir o multímetro em série.
 Realizar a leitura no display.

🔹 Resistência elétrica (Ω)
 Selecionar a função de resistência (Ω).
 Conectar:
o Cabo preto → COM
o Cabo vermelho → VΩ
 Garantir que o circuito esteja desenergizado.
 Medir diretamente nos terminais do componente.

✔ d) Erros de uso e consequências
O aluno deve citar pelo menos dois:
 Medir tensão na entrada de corrente (A) → pode queimar o multímetro.
 Escolher escala incorreta → leitura errada ou imprecisa.
 Medir corrente em paralelo → erro grave e risco ao equipamento.
 Medir resistência com circuito energizado → pode danificar o aparelho.
 Conectar cabos nos bornes errados → leitura incorreta ou risco de dano.
