Pincel Atômico - 17/08/2026 11:23:28 1/2
SÉRGIO RABELLO
Avaliação Online (SALA EAD) - Capitulos/Referencias 1,2,3
Atividade finalizada em 15/05/2025 19:39:03 (4012152 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
DESENHO PROJETIVO [877729] - Avaliação com 5 questões, com o peso total de 15,00 pontos [capítulos - 1,2,3]
Turma:
Graduação: Engenharia Civil - Grupo: AGOSTO/2023 - ENGCIV/AGO23 [93837]
Aluno(a):
Respondeu 3 questões corretas, obtendo um total de 9,00 pontos como nota
[361913_1876
72]
Questão
001

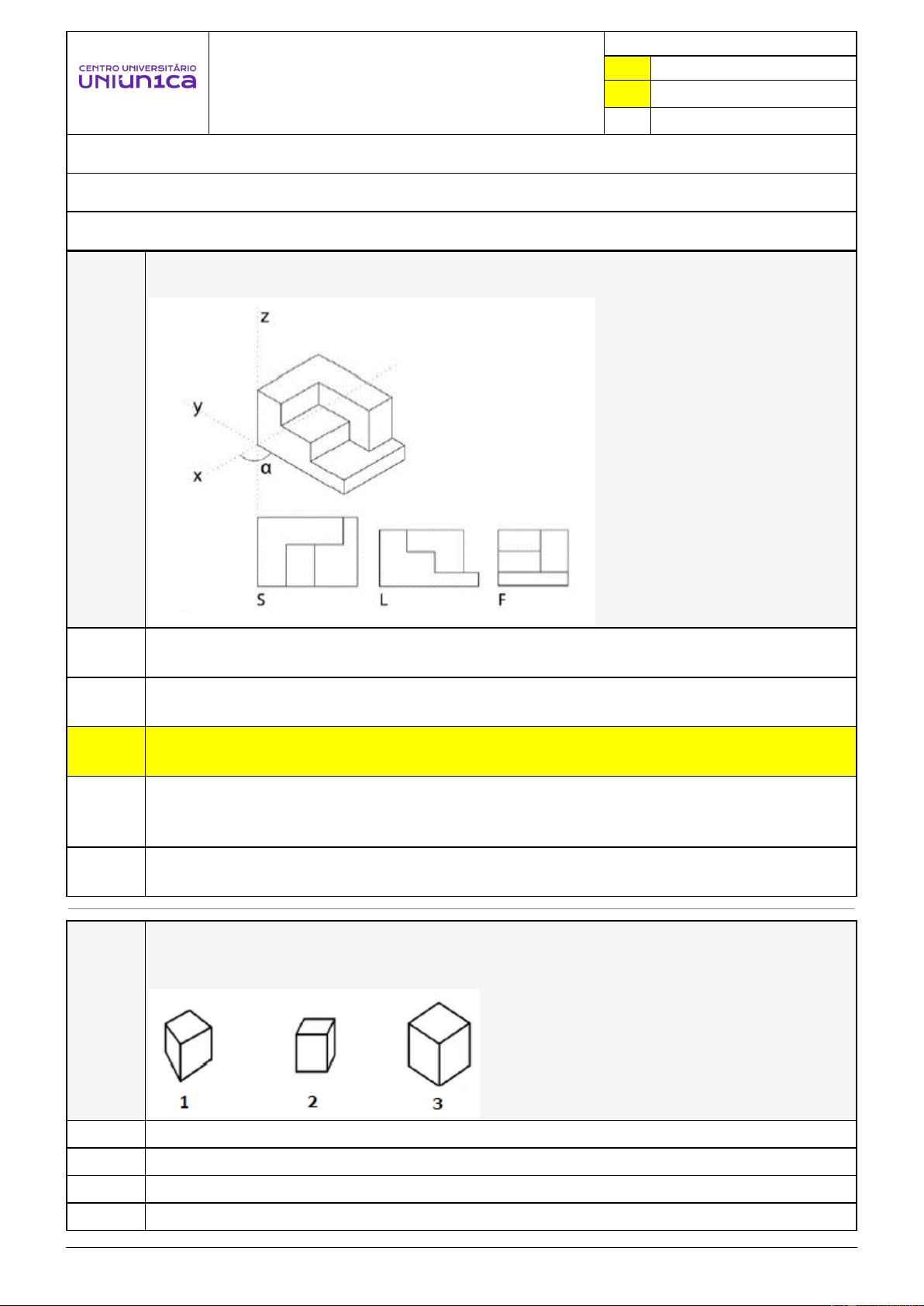

(CESPE – 2020). Considerando a figura precedente, bem como métodos, técnicas e
normas de representação em arquitetura e urbanismo, assinale a opção correta.
Perspectivas isométricas ajudam o arquiteto a visualizar e resolver problemas de
concepção arquitetônica, pois admitem variações no ângulo α indicado na figura.
A figura representa uma projeção diédrica, e as vistas indicadas por S, L e F podem
ser representadas em qualquer quadrante.
O sistema indicado na figura pode ser utilizado para representar objetos muito variados
de uma construção, como uma peça ou mesmo um ambiente.
A representação indicada na figura pode ser obtida no software sketch-up, por meio de
um único comando de visualização de objeto, capaz de gerar diferenciação na
espessura de linhas para as vistas indicadas por S, L e F.
X
S, L e F, indicadas na figura, correspondem a todas as projeções ortogonais do objeto
que podem ser representadas em uma épura.
[361913_1876
73]
Questão
002
(UECE-CEV - 2018). Cada tipo de perspectiva existente mostra o objeto de um jeito
diferente. Observe os tipos de perspectivas apresentados a seguir e assinale a opção
que apresenta a correta relação entre a figura e o tipo de perspectiva.
X 1. cavaleira; 2. cônica; 3. Isométrica.
1. cônica; 2. isométrica; 3. Cavaleira.
1. isométrica; 2. cônica; 3. Cavaleira.
1. isométrica; 2. cavaleira; 3. Cônica.
Pincel Atômico - 17/08/2026 11:23:28 2/2
1. cônica; 2. cavaleira; 3. Isométrica.
[361913_1876
74]
Questão
003
(UECE-CEV - 2016). Perspectiva é a representação gráfica dos objetos
tridimensionais. Através dela pode-se visualizar o comprimento, a largura e a altura
dos objetos representados em um único plano. Atente ao que se diz a seguir, em
relação aos tipos de perspectiva no desenho técnico.
I. Perspectiva cavaleira é uma projeção que pressupõe o observador no infinito e utiliza
os raios paralelos e oblíquos ao plano de quadro. Na perspectiva cavaleira, a face da
frente conserva sua forma e grandeza. Considerando um eixo tridimensional Y
(vertical), X (horizontal) e Z (oblíquo), a face de fuga é o eixo Z, onde a face do
desenho aparecerá reduzida.
II. Perspectiva isométrica é uma perspectiva axonométrica ortogonal onde a projeção
ortogonal é feita sobre um plano perpendicular à diagonal de um cubo; neste tipo de
perspectiva, as arestas são paralelas aos três eixos principais (X,Y,Z). Para construí-
la, adota-se uma única escala para os 3 eixos.
III. Perspectiva cônica é aquela que mais se assemelha ao fenômeno perspéctico
assimilado pelo olho humano. Ela ocorre quando o observador não está situado no
infinito e, portanto, todas as retas projetantes divergem dele.
Está correto o que se afirma em:
I e III apenas.
II e III apenas.
I e II apenas.
I apenas.
X I, II e III.
[361914_1867
70]
Questão
004
(2016 – INAZ do Pará) As vistas ortográficas são uma das formas de representar um
objeto através de um desenho, sendo representado do jeito que ele realmente é. Sobre
as vistas também podemos afirmar:
A vista inferior é a mais utilizada na composição das vistas ortográficas.
X As principais vistas ortográficas são frontais, superior e lateral direita.
Os principais planos de observação são superiores, lateral, frontal e perspectivo.
A vista ortográfica é executada através da perspectiva que o observador está
enxergando a peça a ser desenhada.
Todos os elementos de projeção começam no observador e finalizam na perspectiva
que se forma através da representação do volume.
[361915_1867
72]
Questão
005
(2017 – CETREDE)Quando estudamos a paisagem na arte e a concepção de espaços
arquitetônicos em desenhos artísticos e técnicos, nos deparamos com um conceito
conhecido como perspectiva. São tipos de perspectivas:
X Gabinete, Militar e Cavaleira.
Militar, Naval e Cônica.
Cônica, Naval e Isométrica.
Cônica, Cilíndrica e Triangular.
Isométrica, Cavaleira e Naval.
