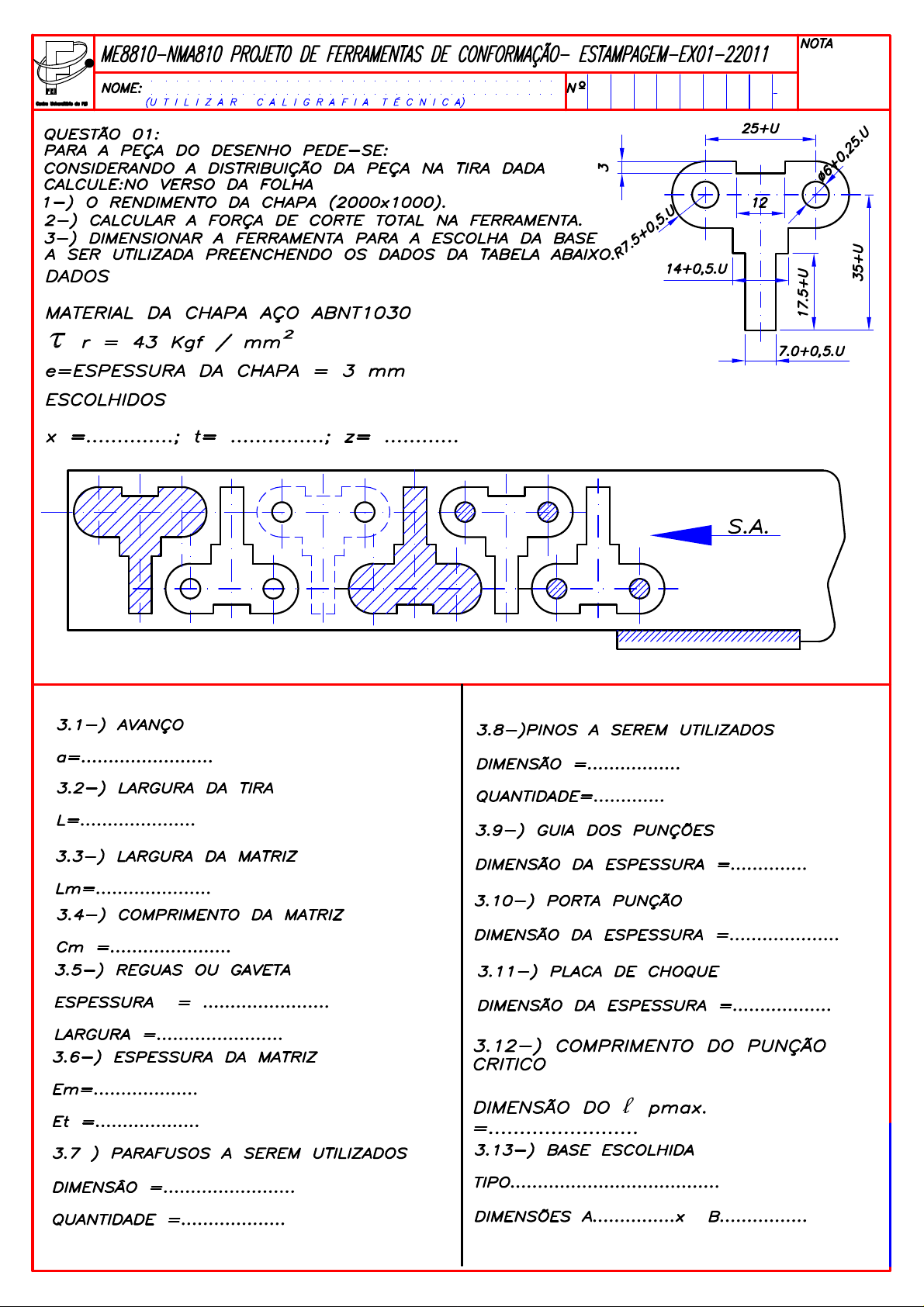

NOTA ME8810-NMA810 PROJETO DE FERRAMENTAS DE CONFORMAÇÃO- NOME: № (UTILIZAR CALIGRAFIA TÉCNICA) QUESTÃO 01: 25+U PARA PEÇA DO DESENHO PEDE-SE: CONSIDERANDO A DISTRIBUIÇÃO DA PEÇA NA TIRA DADA 3 CALCULE:NO VERSO DA FOLHA 1-) RENDIMENTO DA CHAPA (2000x1000). 12 2-) CALCULAR FORÇA DE CORTE TOTAL NA FERRAMENTA. 3-) DIMENSIONAR FERRAMENTA PARA ESCOLHA DA BASE SER UTILIZADA PREENCHENDO OS DADOS DA TABELA ABAIXO. DADOS 14+0,5.U 35+U 17.5+U MATERIAL DA CHAPA AÇO ABNT1030 τ r = 43 Kgf / mm² 7.0+0,5.U e=ESPESSURA DA CHAPA = 3 mm ESCOLHIDOS X = ; t= ; S.A. 3.1-) AVANÇO 3.8-)PINOS A SEREM UTILIZADOS a= DIMENSÃO = 3.2-) LARGURA DA TIRA QUANTIDADE= L= 3.9-) GUIA DOS PUNÇÕES 3.3-) LARGURA DA MATRIZ DIMENSÃO DA ESPESSURA = Lm= 3.10-) PORTA PUNÇÃO 3.4-) COMPRIMENTO DA MATRIZ DIMENSÃO DA ESPESSURA = Cm = 3.5-) REGUAS ou GAVETA 3.11-) PLACA DE CHOQUE ESPESSURA = DIMENSÃO DA ESPESSURA = LARGURA = 3.12-) COMPRIMENTO DO PUNÇÃO 3.6-) ESPESSURA DA MATRIZ CRITICO Em= DIMENSÃO DO l pmax. Et = = 3.7 ) PARAFUSOS SEREM UTILIZADOS 3.13-) BASE ESCOLHIDA DIMENSÃO = TIPO QUANTIDADE = DIMENSÕES X B
