Equipamentos do Ensaio SPT

Prévia do material em texto

Agora que você pôde observar como é o procedimento, acompanhe, segundo a norma, os
equipamentos envolvidos no processo:
torre com roldana;
tubos de revestimento;
composição de perfuração ou cravação;
trado concha ou cavadeira;
trado helicoidal;
trépano de lavagem;
amostrador padrão, tipo Raymond;
cabeças de bateria;
martelo padronizado para cravação do amostrador;
baldinho para esgotar o furo;
medidor de nível d’água;
régua milimétrica;
recipientes para amostras;

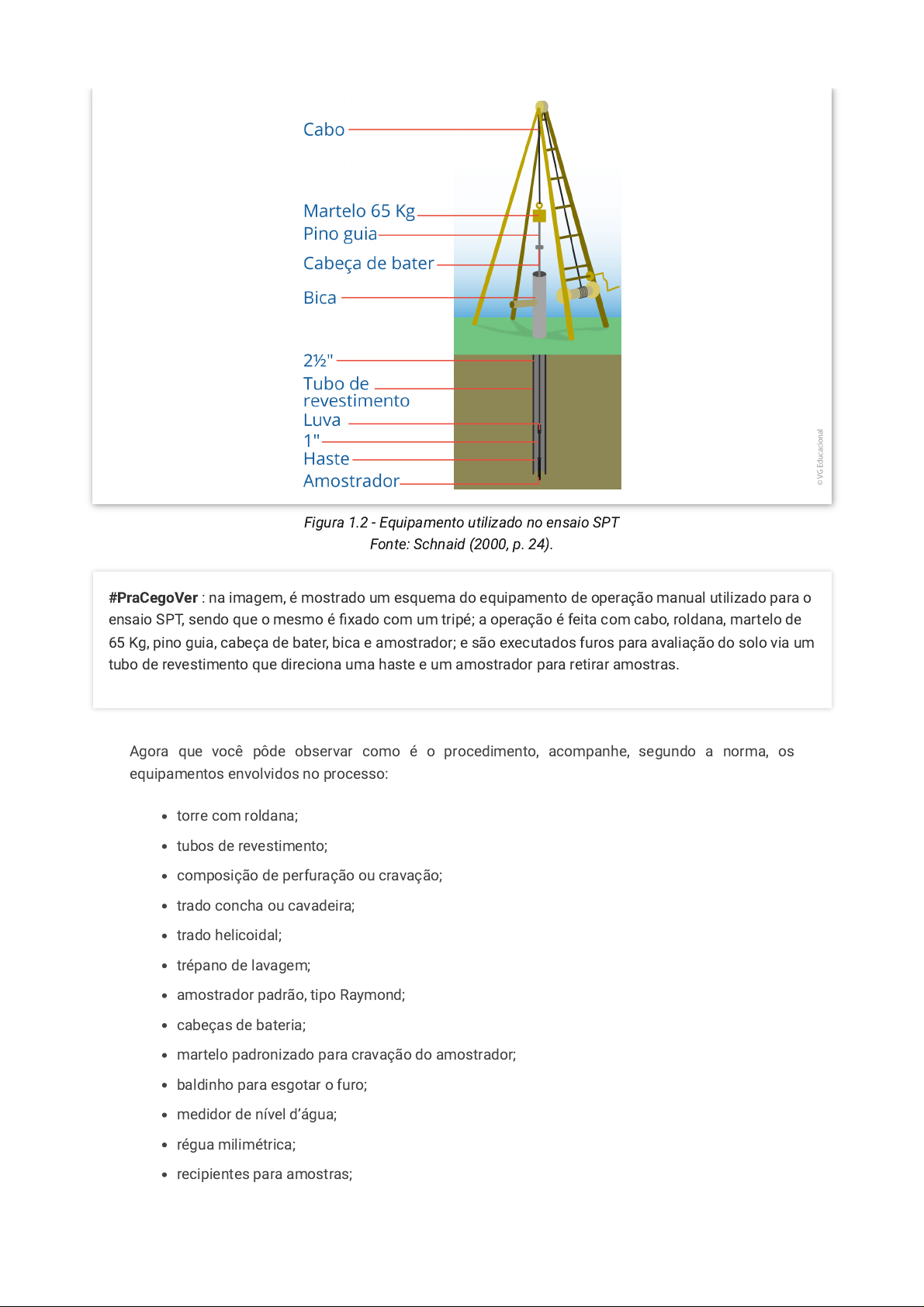

Figura 1.2 - Equipamento utilizado no ensaio SPT
Fonte: Schnaid (2000, p. 24).
#PraCegoVer : na imagem, é mostrado um esquema do equipamento de operação manual utilizado para o
ensaio SPT, sendo que o mesmo é fixado com um tripé; a operação é feita com cabo, roldana, martelo de
65 Kg, pino guia, cabeça de bater, bica e amostrador; e são executados furos para avaliação do solo via um
tubo de revestimento que direciona uma haste e um amostrador para retirar amostras.
