Pincel Atômico - 27/08/2026 20:20:46 1/5
MAYCON GOMES DE
PAULA DIAS
Avaliação Online (SALA EAD) - Todos Capitulos/Referencias
Atividade finalizada em 27/06/2026 13:07:32 (6716682 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
COMANDOS ELÉTRICOS [1617488] - Avaliação com 20 questões, com o peso total de 30,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: ABRIL/25 PRES - ELEGUA.ABR25.NOT [167686]
Aluno(a):
91510257 - MAYCON GOMES DE PAULA DIAS - Respondeu 14 questões corretas, obtendo um total de 21,00 pontos como nota
[349960_1729
95]
Questão
001

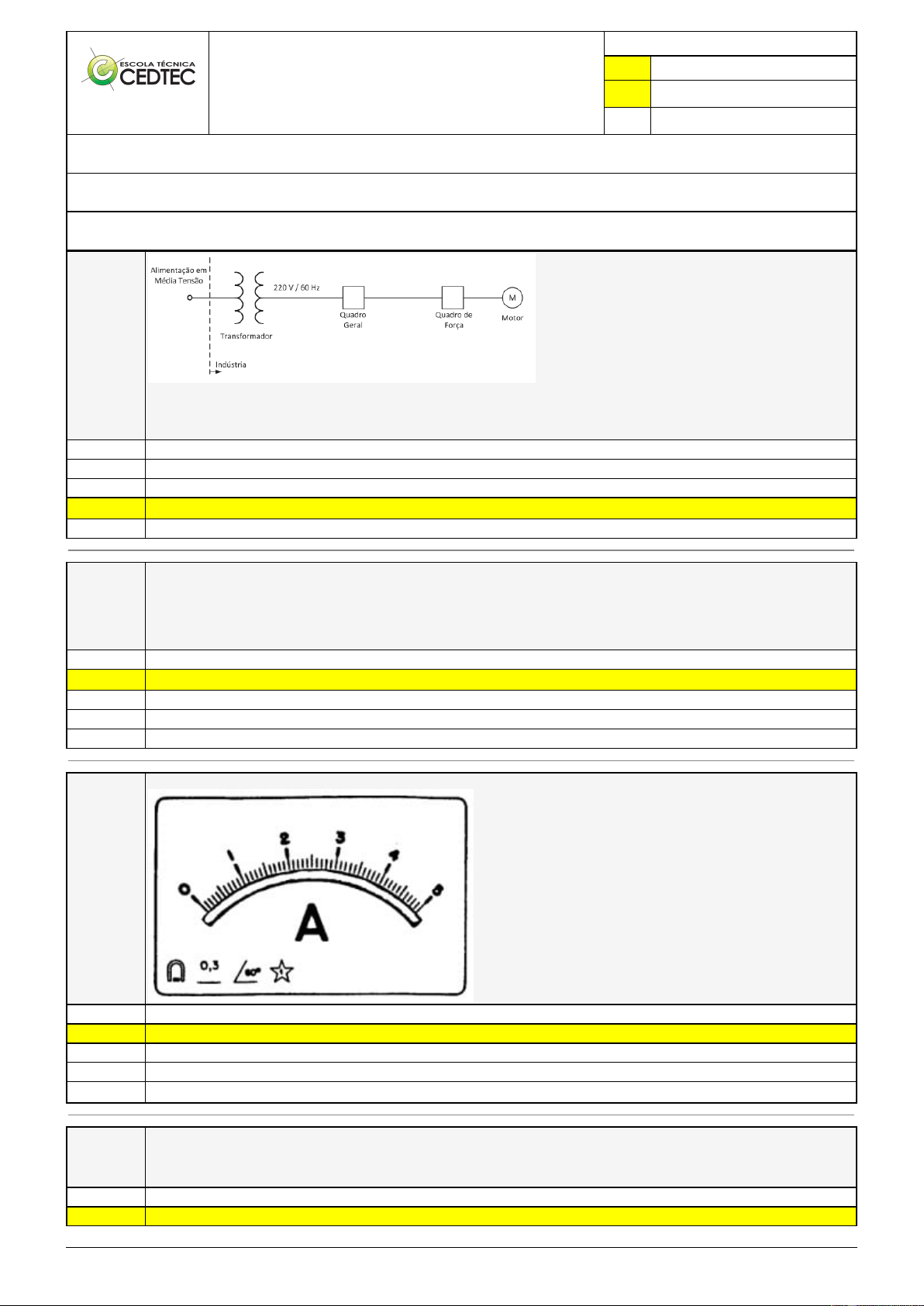

A figura acima mostra parte do diagrama unifilar da instalação elétrica de uma indústria, em particular, da instalação de um motor elétrico
(M). A energia elétrica é entregue em média tensão e distribuída no interior da indústria a partir do enrolamento de baixa tensão do
transformador, cuja tensão nominal é 220 V. Sabe-se que o comprimento total do circuito mostrado é inferior a 100 m. Então, o valor, em
volts, da máxima queda de tensão admissível desde o secundário do transformador até o motor, em regime permanente, é:
4,4
22
8,8
X 15,4
11
[349960_7803
]
Questão
002
Quando se fala em ligar um motor, o primeiro elemento que vem a mente é o de uma chave. Entretanto, no caso de comandos elétricos, a
chave que liga os motores é diferente de uma chave usual, destas encontradas em residências, utilizadas para ligar a luz, por exemplo. A
diferença principal está no fato de que ao movimentar a chave residencial ela vai para uma posição e permanece nela, mesmo quando se
retira a pressão do dedo. Na chave industrial, há o retorno para a posição de repouso através de uma mola. O entendimento deste conceito
é fundamental para compreender o porquê da existência de um selo no circuito de comando.
Considerando o texto acima podemos afirmar que o autor esta se referindo a:
Uma lâmpada de sinalização em comandos.
X Uma botoeira de comando.
Um disjuntor de proteção.
Relé temporizado.
Nenhum dos componentes mencionados acima está relacionado com o texto.
[349960_5916
9]
Questão
003
O princípio de funcionamento do instrumento abaixo é de:
Eletrodinâmico.
Bobina móvel.
Bobina cruzada.
Bi metálico.
X Ferro móvel.
[349960_1097
5]
Questão
004
No acionamento de um MIT em partida direta, a corrente de ajuste do relé térmico deverá ser:
Igual a corrente nominal subtraida do fator de serviço do motor.
Igual a corrente nominal multiplicada pelo fator de serviço do motor.
Pincel Atômico - 27/08/2026 20:20:46 2/5
Igual a corrente nominal dividida pelo fator de serviço do motor.
Igual a corrente nominal somada ao fator de serviço do motor.
X Igual a corrente nominal do motor.
[349960_1652
28]
Questão
005
Sobre dispositivos de comando, marque V para as afirmativas verdadeiras e F para as falsas.
( ) A corrente de partida dos motores não tem praticamente nenhuma influência sobre a vida útil dos contatos dos contatores.
( ) O contator é um dispositivo de atuação magnética destinado à interrupção de um circuito em curto-circuito.
( ) Na compra de contatores, devem ser fornecidas, no mínimo, as seguintes características: tensão nominal, frequência nominal, corrente
nominal, tensão nominal de manobra, número mínimo de manobras e número de contatos NA e NF.
( ) Quando a bobina de um contator é energizada, a força eletromecânica desta sobrepõe-se à força mecânica das molas, obrigando os
contatos móveis a se fecharem sobre os contatos fixos aos quais são ligados os terminais do circuito.
Assinale a sequência CORRETA.
X F, F, V, V
V, V, F, V
F, V, F, F
V, F, V, V
F,F,V,F
[349960_7818
]
Questão
006
Com relação ao funcionamento do sensor indutivo pode-se afirmar que:
1) Um sensor indutivo é composto por quatro partes sendo:
- Um oscilador, que verifica as mudanças de corrente contínua (DC) para corrente alternada (AC).
- Um núcleo de ferro envolto em fios ou em uma bobina, responsável pela criação do um campo magnético que será afetado pela presença
do objeto metálico.
- Os dispositivos de sensoriamento que monitoram o campo magnético por meio de um circuito, e as mudanças de campo causadas por
metais passando nas proximidades.
- Um processador de saída que leva a informação ao circuito do sensor e envia um sinal para outros equipamentos.
2) Isso ocorre pois o objeto absorve parte do campo magnético gerado pela bobina do sensor, essa variação é detectada pelo circuito e em
seguida produz um sinal de saída, podendo ser a atuação de um contato NA ou NF para corrente alternada ou contínua, um transistor ou
ainda um sinal variável de tensão ou de corrente (saída analógica).
3)Um Sensor indutivo é um dispositivo eletrônico que é capaz de reagir a proximidade de objetos metálicos, esses dispositivos exploram o
princípio da impedância de uma bobina de indução. Quando um objeto metálico, passa pelo campo magnético da bobina do sensor
indutivo, liberando assim a passagem da corrente elétrica.
Todas estão incorretas
As alternativas 1, 2 e 3 estão corretas
1, 2 e 3 estão incorretas
1 e 3 estão corretas
X Somente as alternativas 1 e 2 estão corretas
[349960_1651
98]
Questão
007
Para se medir tensão, corrente, potência, fator de potência e frequência, utilizam-se, respectivamente, os seguintes instrumentos:
Amperímetro, Voltímetro, Wattímetro, Frequencímetro e Fasímetro.
Voltímetro, Amperímetro, Wattímetro, Potenciômetro e Frequencímetro.
X Voltímetro, Amperímetro, Wattímetro, Cossímetro e Frequencímetro.
Fasímetro, Amperímetro, Potenciômetro, Fasímetro e Frequencímetro.
Voltímetro, Amperímetro, Potenciômetro, Fasímetro e Frequencímetro.
[349960_5915
2]
Questão
008
No que se refere a grandezas elétricas e magnéticas, assinale a opção correta.
Exemplos de grandezas e respectivas unidades são: carga e coulomb; condutância e siemens; energia e watt.
X Uma forma adequada para medir a grandeza elétrica resistência, dependendo das circunstâncias, é por meio de uma ponte de
Wheatstone.
A intensidade de corrente é um tipo de grandeza derivada, isto é, não fundamental comparada a outras grandezas com esta característica,
tal como a potência elétrica.
Um sensor de efeito Hall, o qual gera uma tensão induzida, quando submetido a um campo magnético, apresenta o seguinte efeito: quanto
maior a intensidade da corrente ou da força do campo magnético, menor a tensão induzida.
A força denominada magnetizante depende do tipo do material do núcleo.
[349960_1652
06]
Questão
009
Um motor assíncrono trifásico, 2 polos, 60 Hz, opera com escorregamento nominal de 5% acionando um gerador síncrono trifásico de 16
polos. Uma ferramenta elétrica de alta velocidade, equipada com um motor assíncrono trifásico de 2 polos com escorregamento nominal de
3%, opera alimentada pelo gerador síncrono. Determine a frequência de saída do gerador síncrono e a velocidade nominal do motor da
ferramenta elétrica, respectivamente:
450 Hz; 36.000 RPM
480 Hz; 28.800 RPM
465 Hz; 27.936 RPM
X 480 Hz; 26.496 RPM
456 Hz; 27.360 RPM
Pincel Atômico - 27/08/2026 20:20:46 3/5
[349960_1652
32]
Questão
010
O acionamento de motores pode ocasionar redução na tensão da rede devido à alta corrente de partida (ou corrente de inrush). Esse
problema de queda na tensão pode ser mitigado, se for utilizado o seguinte dispositivo que auxilia a partida de motores:
Limitador de sobreexcitação
X Autotransformador
Transformador defasador
Banco de capacitor
Limitador de subexcitação
[349961_1652
33]
Questão
011
A alta corrente proveniente da partida de motores pode causar queda de tensão na rede e esta redução não é conveniente. O elemento
utilizado para minimizar/eliminar esse efeito indesejável durante a partida, é:
X A chave estrela-triângulo
O compensador síncrono
O limitador de subexcitação
O limitador de sobre-excitação
O transformador defasador
[349961_1651
53]
Questão
012
O esquema elétrico representado pela figura é um acionamento para motor trifásico. Como elementode proteção encontra―se o relé
térmico, que atua através da dilatação linear de uma lâmina bimetálica. Assinale a alternativa que define corretamente o motivo de atuação
do relé térmico.

Falta de fase
Disjuntor
Curto-circuito
X Sobrecarga
Sobretensão
[349961_5915
8]
Questão
013
O tipo de corrente medida pelo instrumento abaixo é:
X Corrente contínua e alternada.
Corrente alternada.
Corrente alternada trifásica equilibrada.
Corrente contínua estabilizada.
Corrente contínua.
[349961_1365
4]
Questão
014
Para inverter o sentido de giro de um MIT, basta:
Trocar uma fase de alimentação pelo neutro da rede elétrica.
X Inverter 2(duas) fases de alimentação.
Aumentar a tensão de alimentação do motor.
Retirar 1(uma) fase de alimentação.
Alimentar o motor com tensão contínua.
[349961_1651
54]
Questão
015
No acionamento de máquinas elétricas, é necessária a utilização de dispositivos de comutação e proteção contra curto-circuito e
sobrecarga. De acordo com as definições de contatores, relés e fusíveis, assinale a alternativa CORRETO.
Pincel Atômico - 27/08/2026 20:20:46 4/5
Os contatores de categoria DC 2 e DC 3 são utilizados apenas para acionamento de motores em corrente alternada de até 600 CV com
dimensionamento que depende do conjugado de partida em função do escorregamento ao quadrado.
X No dimensionamento de fusíveis retardados utilizados na proteção do acionamento direto de motores elétricos, são utilizados o tempo de
fusão virtual do fusível em função da corrente de partida do motor.
Os fusíveis retardados são indicados para proteção de chaves estáticas com diodos e tiristores, pois seu tempo de atuação é adequado às
necessidades de proteção dos semicondutores envolvidos na partida de motores.
No acionamento direto de motores elétricos, são utilizados apenas fusíveis ultrarrápidos, pois oferecem maior velocidade de resposta e
protegem o circuito durante todo o tempo de partida.
O relé de sobrecarga é um dispositivo de proteção do motor elétrico e atua sempre por meio do efeito Hall para detecção da falha.
[349961_1651
79]
Questão
016
Com relação aos Sistema Elétrico de Potência, considere as seguintes afirmativas:
1. A função básica dos Sistemas Elétricos de Potência é fornecer energia elétrica aos consumidores (grandes ou pequenos), com
qualidade, no instante em que for solicitada.
2. Os requisitos de um Sistema Elétrico de Potência são: continuidade, conformidade, flexibilidade, segurança e manutenção.
3. A geração é responsável pela produção da energia elétrica, formada por Centrais Elétricas que convertem alguma forma de energia
(cinética, calor etc).
X As afirmativas 1, 2 e 3 são verdadeiras
Somente a afirmativa 3 é verdadeira.
Somente a afirmativa 1 é verdadeira.
Somente as afirmativas 2 e 3 são verdadeiras.
Somente as afirmativas 1 e 2 são verdadeiras.
[349959_7824
]
Questão
017
Todo carro possui uma caixa de fusíveis, que são utilizados para proteção dos circuitos elétricos. Os fusíveis são constituídos de um
material de baixo ponto de fusão, como o estanho, por exemplo, e se fundem quando percorridos por uma corrente elétrica igual ou maior
do que aquela que são capazes de suportar. O quadro a seguir mostra uma série de fusíveis e os valores de corrente por eles suportados.
Um farol usa uma lâmpada de gás halogênio de 55 W de potência que opera com 36 V. Os dois faróis são ligados separadamente, com um
fusível para cada um, mas, após um mau funcionamento, o motorista passou a conectá-los em paralelo, usando apenas um fusível. Dessa
forma, admitindo-se que a fiação suporte a carga dos dois faróis, o menor valor de fusível adequado para proteção desse novo circuito é
o?
Amarelo
Azul
Preto
 Vermelho
X Laranja
[349959_1652
24]
Questão
018
Os contatos NA e NF de um contator são identificados por um par de números. Numa partida direta, utiliza-se um “contato de selo” quando
a chave acionadora do comando é do tipo sem retenção (botoeira). Desse modo, a opção que identifica os contatos que podem ser
utilizados para realizar o ‘contato de selo’, é:
31 e 32 ou 21 e 22
43 e 44 ou 31 e 32
21 e 22 ou 13 e14
X 13 e 14 ou 43 e 44
3 e 4 ou 31 e 44
[349959_5916
5]
Questão
019
Os instrumentos eletrodinâmicos:
São utilizados apenas em C.A.
Utilizam obrigatoriamente em TC e TP.
São utilizados apenas em C.C. e possuem escala homogênea.
X É aplicado frequentemente em wattímetros, tanto em corrente contínua como alternada.
São ligados sempre em paralelo com a carga.
Pincel Atômico - 27/08/2026 20:20:46 5/5
[349959_1652
34]
Questão
020
Identifique o tipo de chave de partida referente aos circuitos de potência e de comando a seguir.
Chave de partida compensadora
Chave de partida direta
X Chave de partida com reversão
Chave de partida com sincronismo
Chave de partida estrela-triângulo
