Prof. Harold Dias de Mello Junior
Análise de Sistemas Físicos
Modelos matemáticos
• Exemplo 6

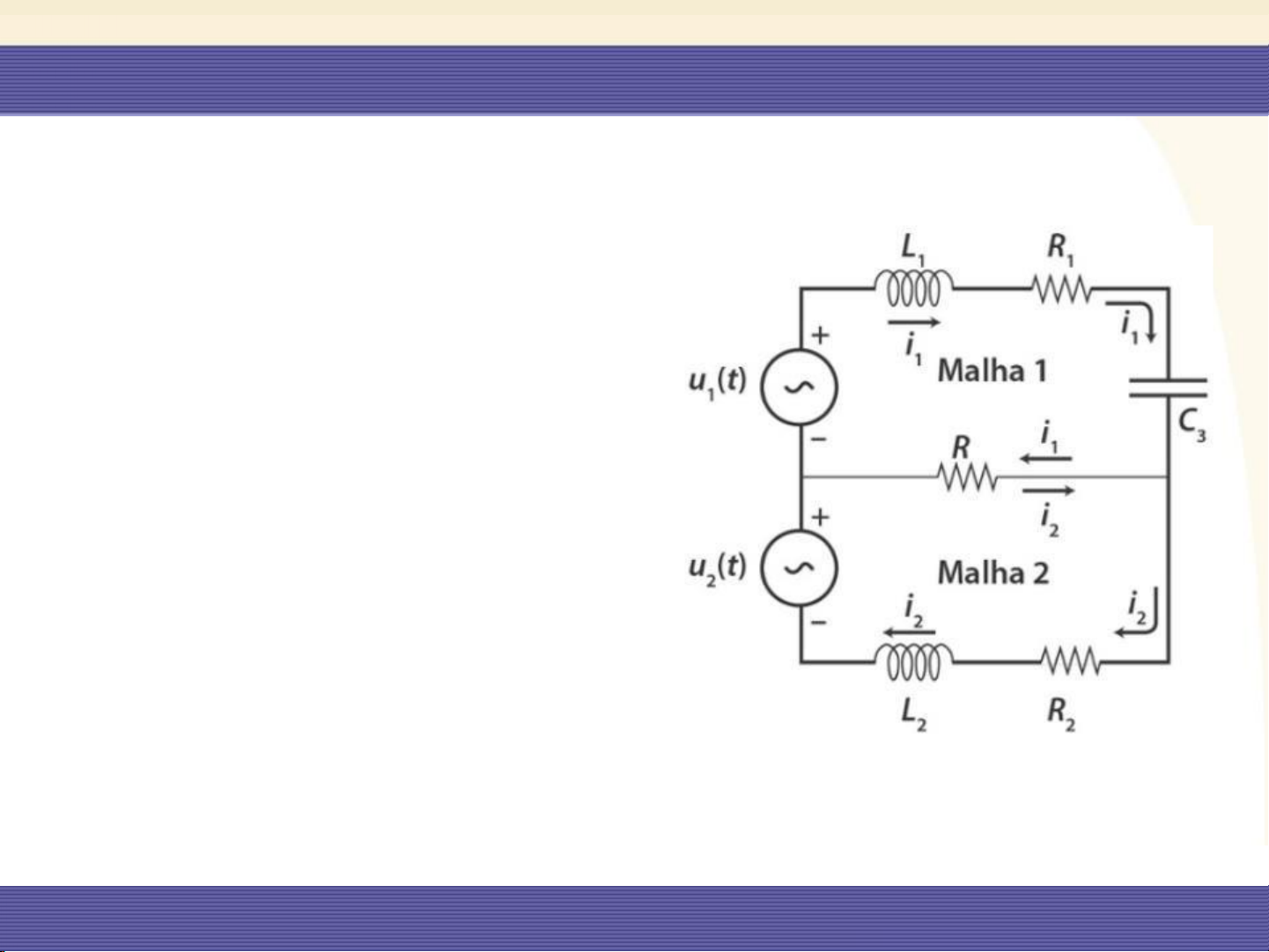

▪ Construa o dual do circuito
da figura ao lado e escreva as
equações de análise de
malhas. Usando a tabela de
dualidade, escreva as
equações de análise nodal do
circuito dual e, a partir dessas
equações, desenhe o circuito
dual. Procure estabelecer uma
regra que permita desenhar o
circuito dual diretamente,
sem recorrer às equações.
Extraído de: (Exemplo 2.3) MAYA, P. A,
LEONARDI, F. Controle Essencial. 2ª ed. São
Paulo: Pearson Education do Brasil, 2014.
