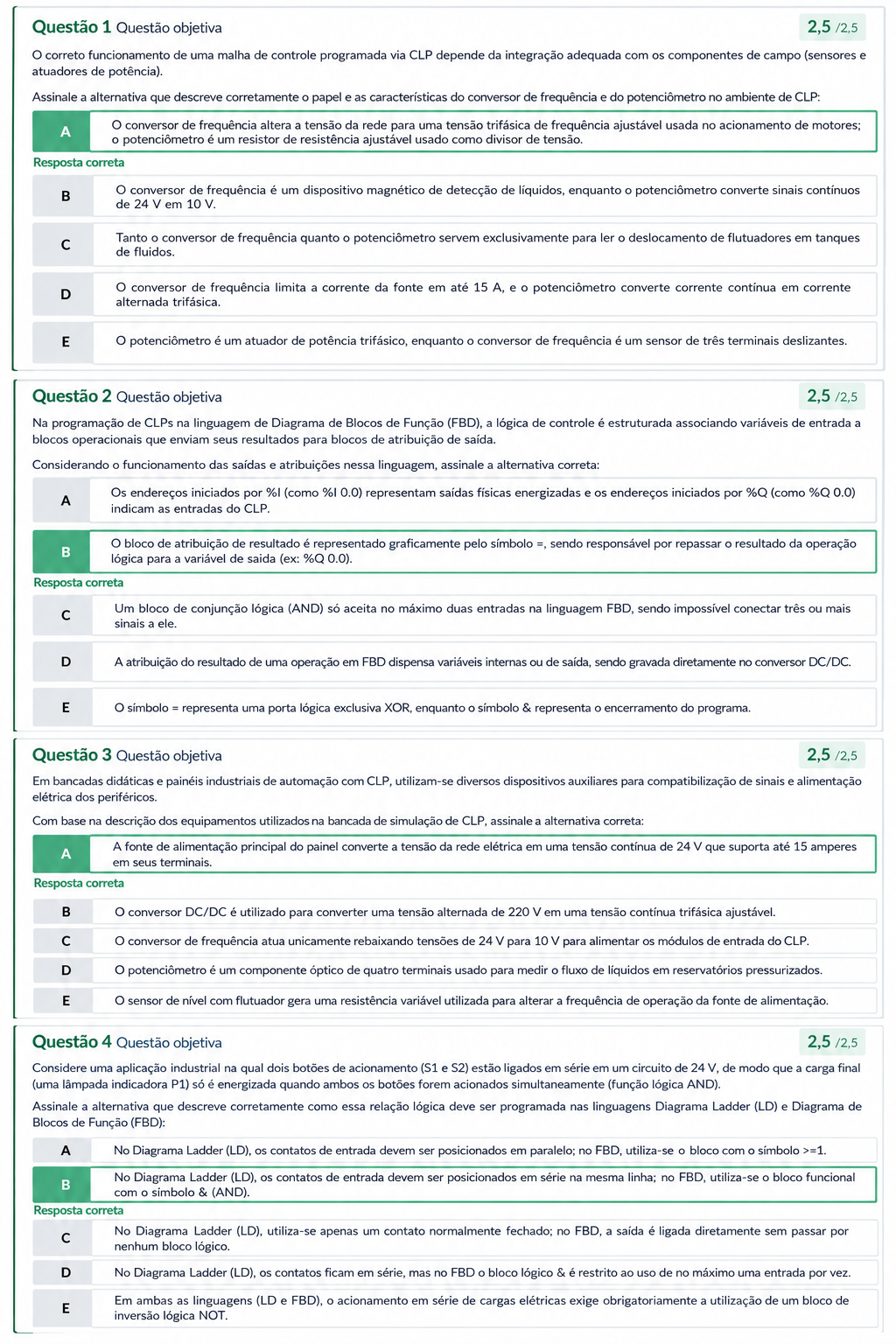

Questão 1 Questão objetiva correto funcionamento de uma malha de controle programada via CLP depende da integração adequada com os componentes de campo (sensores e atuadores de potência). Assinale a alternativa que descreve corretamente O papel e as características do conversor de frequência e do potenciômetro no ambiente de CLP: A conversor de frequência altera a tensão da rede para uma tensão trifásica de frequência ajustável usada no acionamento de motores; potenciômetro é um resistor de resistência ajustável usado como divisor de tensão. Resposta correta B conversor de frequência é um dispositivo magnético de detecção de líquidos, enquanto potenciômetro converte sinais contínuos de 24 V em V. Tanto O conversor de frequência quanto O potenciômetro servem exclusivamente para ler O deslocamento de flutuadores em tanques de fluidos. D conversor de frequência limita a corrente da fonte em até 15 A, e O potenciômetro converte corrente contínua em corrente alternada trifásica. E O potenciômetro é um atuador de potência trifásico, enquanto conversor de frequência é um sensor de três terminais deslizantes. Questão 2 Questão objetiva Na programação de CLPs na linguagem de Diagrama de Blocos de Função (FBD), a lógica de controle é estruturada associando variáveis de entrada a blocos operacionais que enviam seus resultados para blocos de atribuição de saída. Considerando O funcionamento das saídas e atribuições nessa linguagem, assinale a alternativa correta: Os endereços iniciados por %I (como 0.0) representam saídas físicas energizadas e endereços iniciados por %Q (como %Q 0.0) A indicam as entradas do CLP. bloco de atribuição de resultado é representado graficamente pelo símbolo =, sendo responsável por repassar O resultado da operação lógica para a variável de saida (ex: 0.0). Resposta correta Um bloco de conjunção lógica (AND) só aceita no máximo duas entradas na linguagem FBD, sendo impossível conectar três ou mais sinais a ele. D A atribuição do resultado de uma operação em FBD dispensa variáveis internas ou de saída, sendo gravada diretamente no conversor DC/DC. E símbolo representa uma porta lógica exclusiva XOR, enquanto símbolo & representa encerramento do programa. Questão 3 Questão objetiva Em bancadas didáticas e painéis industriais de automação com CLP, utilizam-se diversos dispositivos auxiliares para compatibilização de sinais e alimentação elétrica dos periféricos. Com base na descrição dos equipamentos utilizados na bancada de simulação de CLP, assinale a alternativa correta: A A fonte de alimentação principal do painel converte a tensão da rede elétrica em uma tensão contínua de 24 V que suporta até 15 amperes em seus terminais. Resposta correta B conversor DC/DC é utilizado para converter uma tensão alternada de 220 em uma tensão trifásica ajustável. conversor de frequência atua unicamente rebaixando tensões de 24 V para 10 V para alimentar módulos de entrada do CLP. D O potenciômetro é um componente óptico de quatro terminais usado para medir O fluxo de líquidos em reservatórios pressurizados. E sensor de nivel com flutuador gera uma resistência variável utilizada para alterar a frequência de operação da fonte de alimentação. Questão 4 Questão objetiva Considere uma aplicação industrial na qual dois botões de acionamento (S1 e S2) estão ligados em série em um circuito de V, de modo que a carga final (uma lâmpada indicadora P1) só é energizada quando ambos botões forem acionados simultaneamente (função lógica AND). Assinale a alternativa que descreve corretamente como essa relação lógica deve ser programada nas linguagens Diagrama Ladder (LD) e Diagrama de Blocos de Função (FBD): A No Diagrama Ladder (LD), contatos de entrada devem ser posicionados em paralelo; no FBD, utiliza-se bloco com O símbolo >=1. No Diagrama Ladder (LD), contatos de entrada devem ser posicionados em série na mesma linha; no FBD, utiliza-se O bloco funcional com simbolo & (AND). Resposta correta No Diagrama Ladder (LD), utiliza-se apenas um contato normalmente fechado; no FBD, a é ligada diretamente sem passar por nenhum bloco lógico. D No Diagrama Ladder (LD), os contatos ficam em série, mas no FBD O bloco lógico & é restrito ao uso de no máximo uma entrada por vez. Em ambas as linguagens (LD e FBD), O acionamento em série de cargas elétricas exige obrigatoriamente a utilização de um bloco de E inversão lógica NOT.
